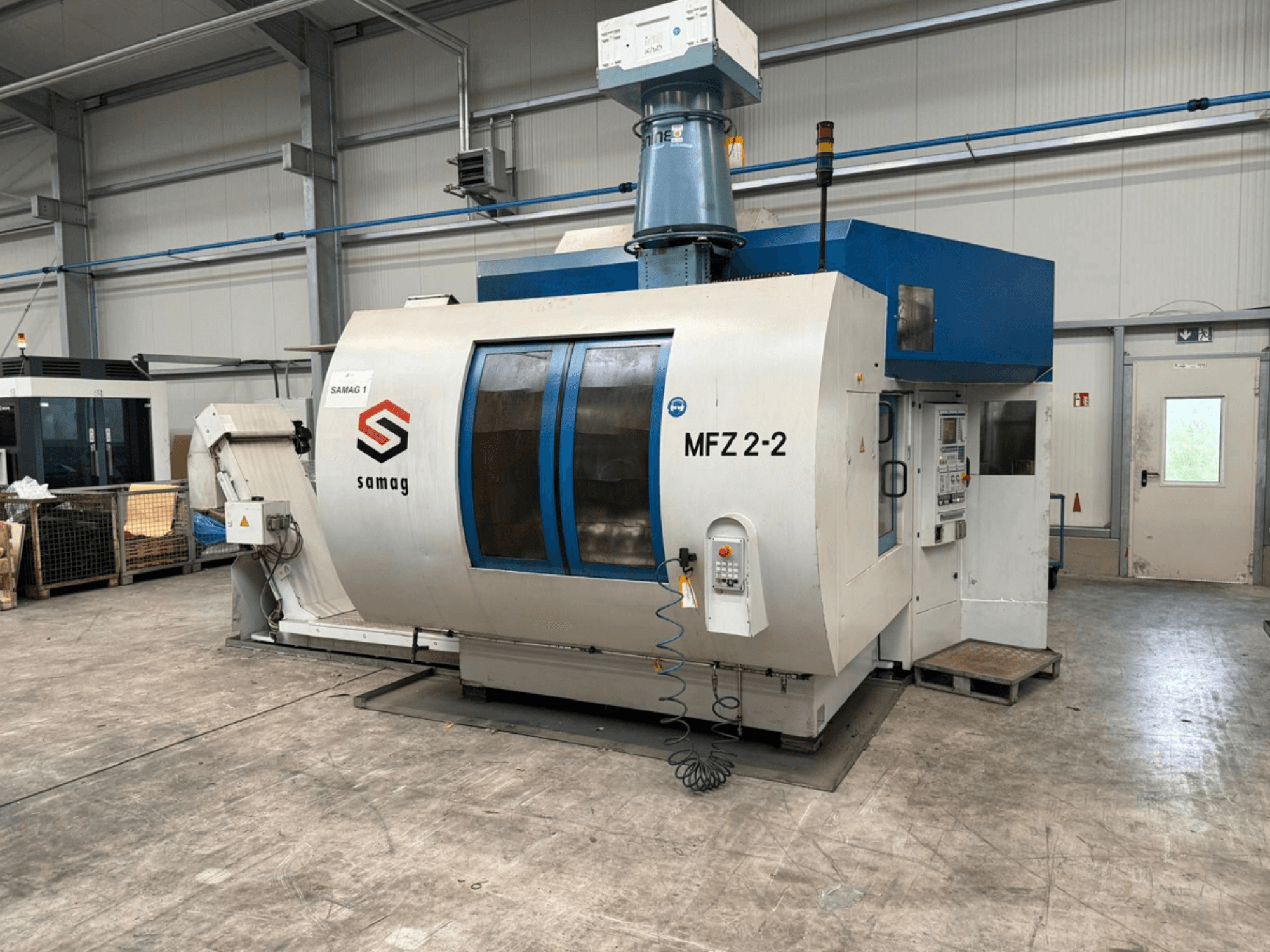

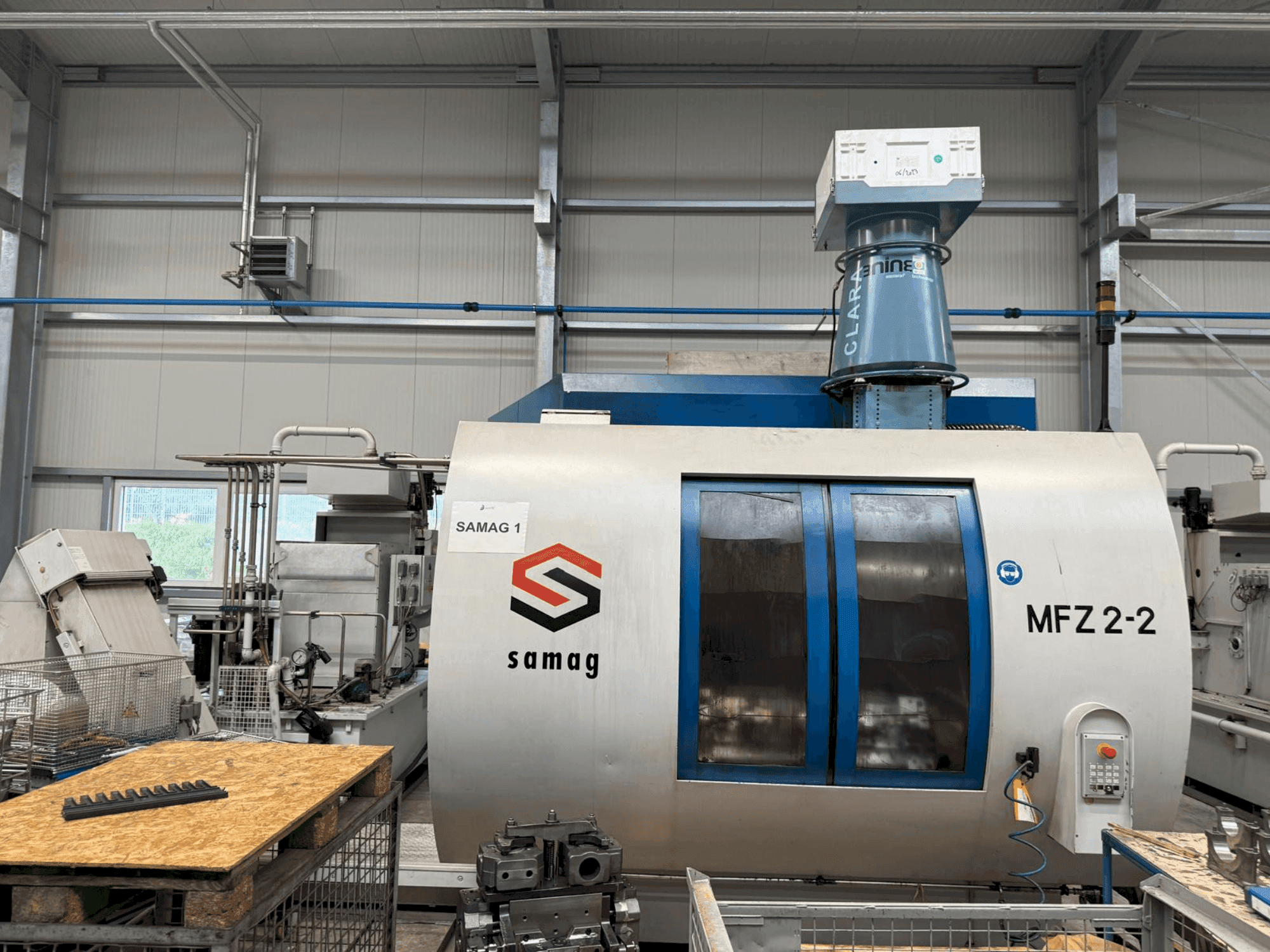

SAMAG - MFZ 2-2DE-MIL-SAM-2007-00001

• Szerszámtárolás

  • Típus: .

  • Tárolóhelyek száma: A tárolóhelyek száma: 100 (2x50)

  • Kazetták száma: 10

  • Kazetták helyei: 10

  • Kazettaosztás: 90 mm

  • Maximális kazettamagazin sebesség: 8,3 perc

  • Késleltetési idő a maximális kazettamagazin sebességtől a megállásig: 300 ms

  • Max. szerszámtömeg: 280 kg

  • Max. szerszámtömeg/műanyag tokmány: 6 kg

  • Max. szerszámtömeg/acél fogócső: 8 kg

  • Max. szerszámátmérő szabad szomszédos helyekkel: 160 mm

  • Forgástengely: 10x36

  • A legközelebbi kazettáról való váltás ideje (balra/jobbra): 1.5 s

  • Szerszámváltás orsón, átlagos forgácsról forgácsra (VDI 2852), kerékforgatás nélkül: 4.5 s

• Tengelyek és mozgási utak

  • Mozgási utak

    • Y-tengely (függőleges) munkahossz: 500 mm

    • Y-tengely (függőleges) teljes löket, szerszámcserével együtt: 775 mm

  • X/Y tengelygyorsulás: 0,6 xg / 0,8 xg

• Főorsó meghajtás

  • Orsóegység: GMN nagyfrekvenciás orsó HCS 220-16000/28

  • Orsótávolság: 450 mm

  • Hüvely átmérő: 220 mm

  • Súly: 110 kg

  • Hajtómotor: 1FE1 083-4WN11-1BA2

  • Nyomaték (S1): 65 Nm

  • Nyomaték (S2): 74 Nm

• Munkadarab-tartó egység

  • W-tengelyes forgóegység

    • Forgási idő 180°: 4.5 s

    • Homloklap/ellencsapágy átmérő: 500/345 mm

    • Hajtás/ellencsapágy fordulatszám (max.): 15/20 perc

    • Tömegtehetetlenségi nyomaték: 140 kgm²

    • Megengedett billenőnyomaték: 8 000 Nm

    • A hajtás/ellencsapágy megengedett érintőleges nyomatéka: 10 000/5 000 Nm

    • A Hirth-hajtómű reteszelési ereje 100 bar/ellencsapágy esetén: 190/175 kN

  • Munkadarabtartó A1/A2 tengely

    • Elválasztási szög: 3

    • Forgási idő 180°: 3.5 s

    • Homloklap/ellencsapágy átmérő: 345 mm

    • Sebesség (max.): 20 perc

    • Tömegtehetetlenségi nyomaték: 20 kgm

    • Megengedett billenési nyomaték: 3,000 Nm

    • Megengedett érintőleges nyomaték meghajtás/ellencsapágy: 5 000 Nm

• hálózati feszültség: 400 V

• Frekvencia: 50 Hz

• Vezérlőfeszültség: DC 24 V

Kiegészítő berendezések

• Hűtő kenőanyag-rendszer (kaparószalag-szállítószalag)

  • Méretek (hosszúság x szélesség x magasság): 2885 x 1095 x 1830 mm

  • Kiürítési magasság: 1020 mm

  • Résszűrő: 500 μm

  • Töltési térfogat: 100 l

  • Szennyvízszivattyú: 1,6 bar nyomáson 380 l/perc

• Központi hűtőegység

  • Típusa: Hűtőszekrény: DK 160-V/SO

  • Hűtési teljesítmény: 1900 W

  • Min./Max. környezeti hőmérséklet: 10/40 °C

  • Max. vízkifolyási hőmérséklet: 20 °C

  • Kondenzációs hőmérséklet: 40 °C

  • Hűtőközeg: R134a, 2 kg

  • Csatlakoztatott elektromos teljesítmény: 5,1 kW

• Tiszta víztartály (üres): 930 kg

• forgácsszállító (üresen): 450 kg
