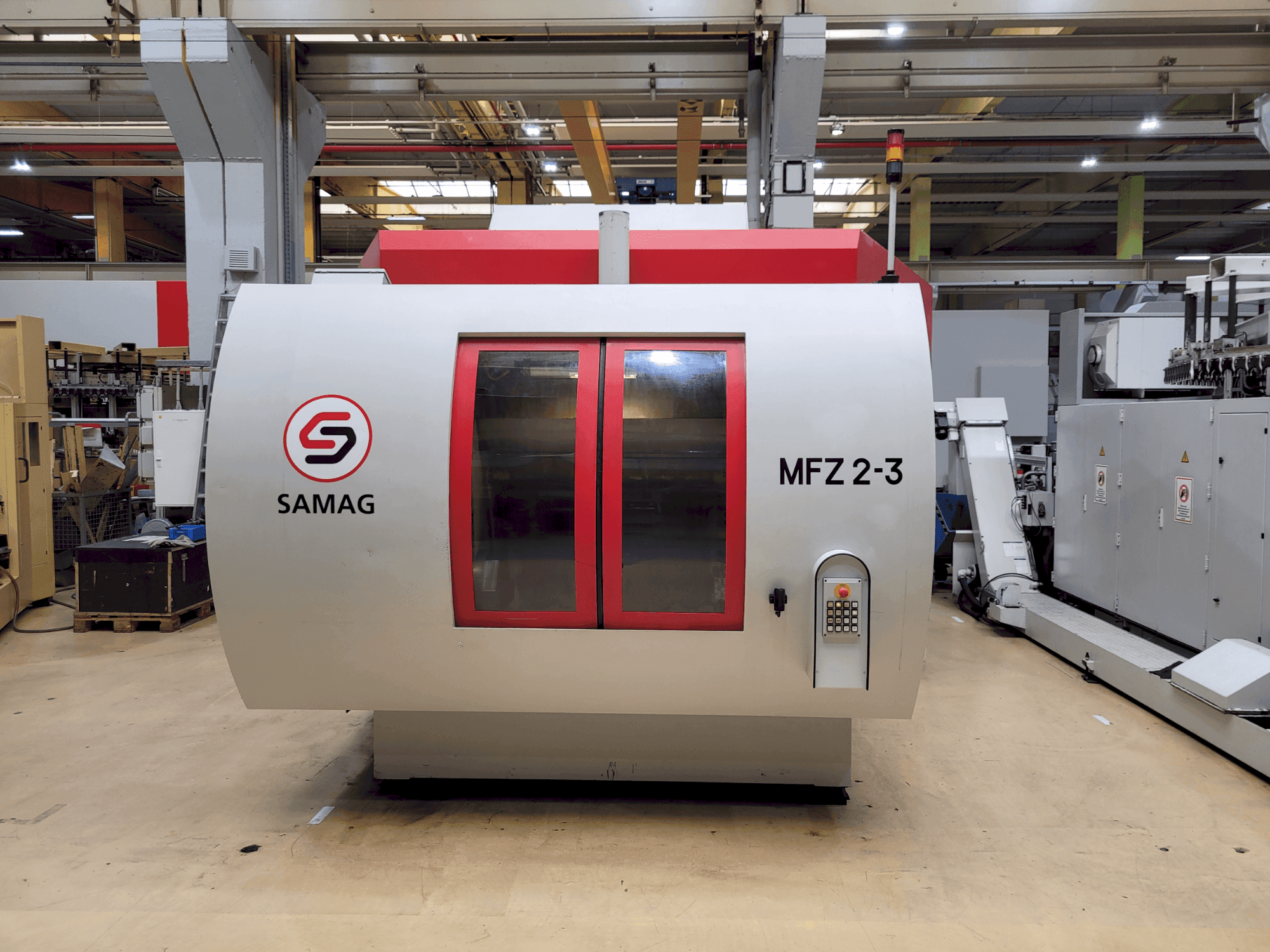

SAMAG - MFZ 2-3DE-MIL-SAM-2008-00001

A gép előnyei

A gép műszaki előnyei

• Szükséges beépítési hely (hosszúság x szélesség): kb. 5950 mm x 6700 mm
• Súly (kg) hűtőrendszerrel és forgácskihordóval együtt: kb. 25000 kg
• Üzemi feszültség: 400 v 3 n~ 50 hz
• Vezérlő/szelep feszültség: 24 v dc
• Gép teljesítménye: kb. 82 kva
• Tartalék biztosíték a főkapcsoló előtt: 3 x 160 a
• Csatlakozó keresztmetszete: 70 mm²

Extra információ

Ott szerszámbefogó rendszer Nyomaték (S1/S6): 63/83 Nm Névleges fordulatszám: 4200 ford/perc Orsócsapágy átmérője: 70 mm Orsókenés: Élettartamra szóló zsírkenés 1 Vízszintes 180°-os forgótámasz (W-tengely) Síklemez átmérője (NC hajtás/ellencsapágy): 500/345 mm Megengedett tangenciális nyomaték: 15000 Nm Pozicionálási pontosság: ±3 szögmásodperc Forgási idő (0°/180°): Kb. 6 s Vízszintes 360°-os munkadarab-támasztótengelyek száma Pozicionálás siklókerékkel: 120 x 3° Pozicionálási pontosság (120 x 3°): ±3 ívmásodperc Max. szállítási terhelés A-tengelyenként: Kb. 600 kg Megengedett tangenciális nyomaték: 5000 Nm Munkaterület (interferenciakör x hossz): Ø700 x 940 (1036) mm Közbenső pozíciók megközelítése a 3°-os dőlésszögön kívül: Lehetséges (NC pozícióvezérlés) Pozicionálási pontosság: ±25 szögmásodperc Megengedett tangenciális nyomaték: 1000 Nm Szerszámtár: 90 szerszámpozíció (3 x 30) Max. szerszámátmérő szabad szomszédos pozíciókkal: 160 mm Vágási idő (1 patronon belül): Kb. 5,2 s Közeg Hidraulikus egység kapacitása: 160 l Max. üzemi nyomás: 160 bar Max. áramlási sebesség: 12 l/perc Pneumatikus rendszer: Szükséges sűrített levegő csatlakozás, Szükséges levegőfogyasztás (rövid távon) 6 ± 0,5 bar Gyári levegőminőség: 545-ös osztály a DIN-ISO 8573-1 szabvány szerint Hűtőközeg rendszer: Knoll hűtőfolyadék-rendszer hűtőfolyadék-hűtéssel Hűtőközeg tartály kapacitása: Max. 1400 l Külön gépágy öblítése: 160 l/perc 2,6 bar nyomáson Külső szerszámhűtés és különféle öblítési funkciók: 120 l/perc 3,5 bar nyomáson Belső szerszámhűtés az orsókon keresztül: 40 l/perc 60 bar nyomáson
