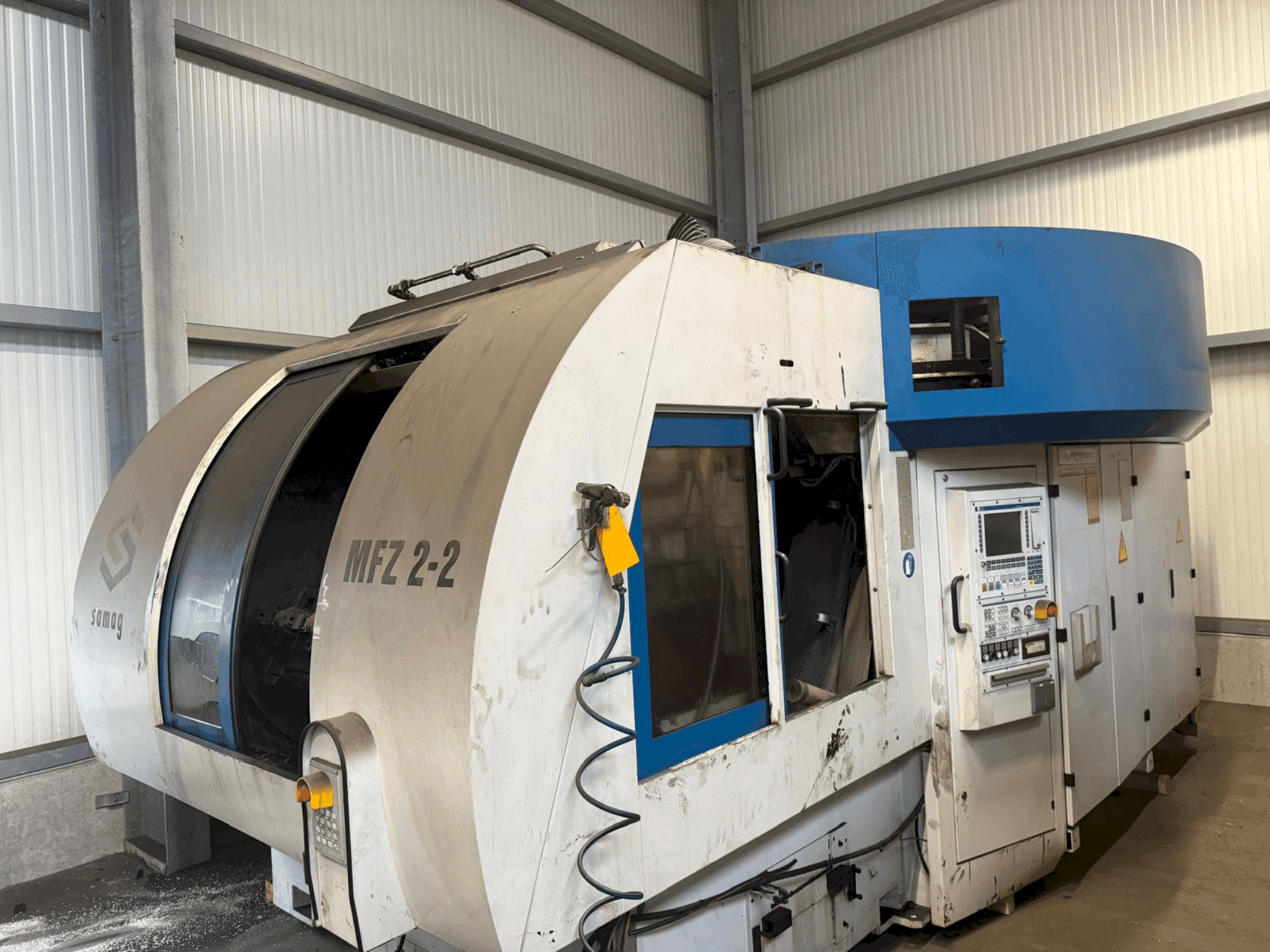

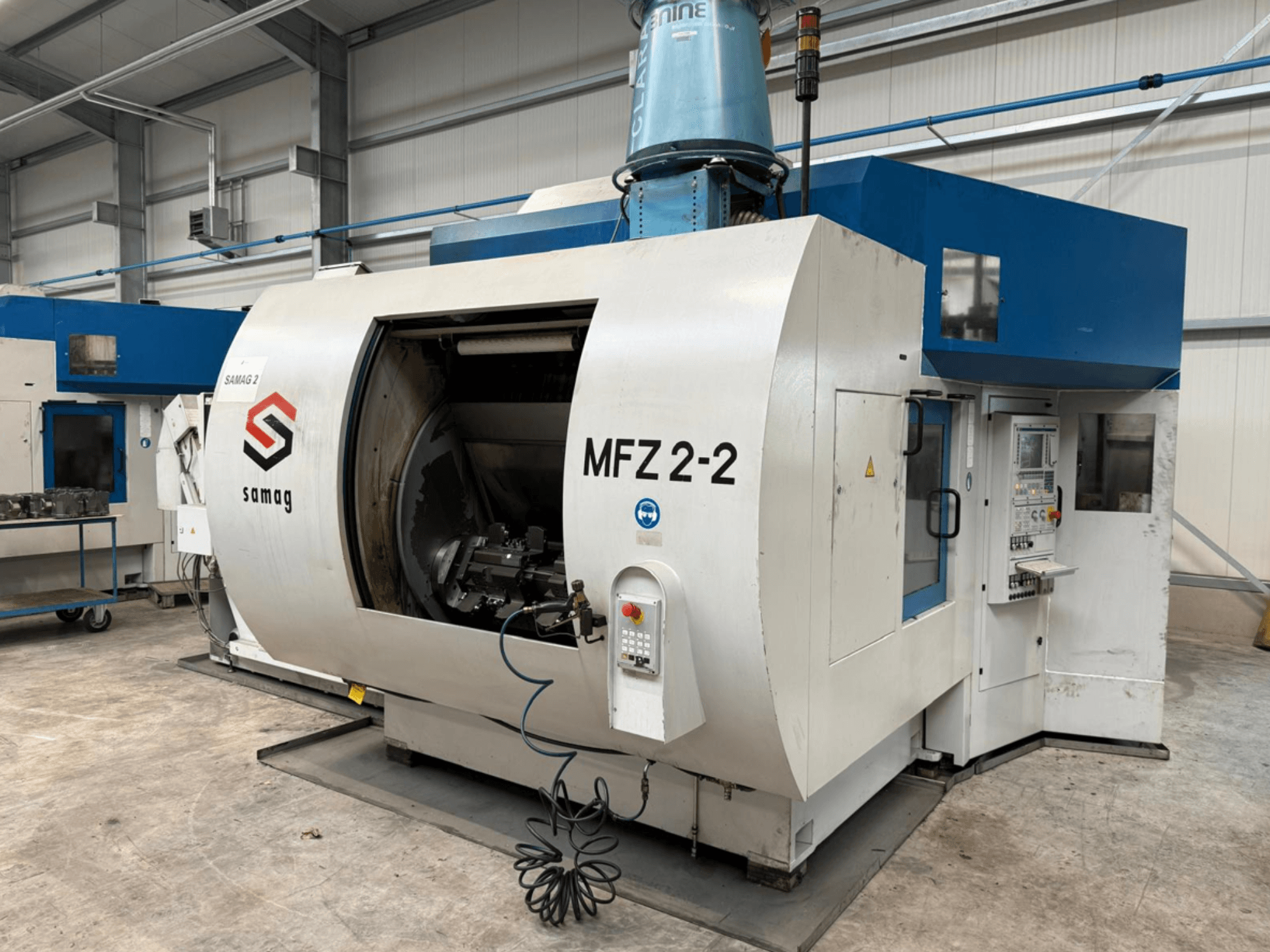

SAMAG - MFZ 2-2DE-MIL-SAM-2006-00001

• Szerszámtárolás

  • Típus: .

  • Tárolóhelyek száma: A tárolóhelyek száma: 100 (2x50)

  • Kazetták száma: 10

  • Kazetták helyei: 10

  • Kazettaosztás: 90 mm

  • Maximális kazettamagazin sebesség: 8,3 perc

  • Késleltetési idő a maximális kazettamagazin sebességtől a megállásig: 300 ms

  • Max. szerszámtömeg: 280 kg

  • Max. szerszámtömeg (műanyag tokmány): 6 kg

  • Max. szerszámtömeg (acél tokmány): 8 kg

  • Max. szerszámátmérő szabad szomszédos helyekkel: 160 mm

  • Forgástengely: 10x36

  • A legközelebbi kazettáról való váltás ideje (balra/jobbra): 1.5 s

  • Szerszámcsere az orsón (átlagosan forgácsról forgácsra, kerékforgatás nélkül, VDI 2852): 4.5 s

• Tengelyek és mozgási utak

  • Mozgási utak: Y (függőleges) munkahossz 500 mm; Y (függőleges) teljes löket a szerszámcserével együtt 775 mm

  • Tengelygyorsulás (X/Y): 0,6 xg, 0,8 xg

• Főorsó meghajtás

  • Orsóegység: GMN nagyfrekvenciás orsó HCS 220-16000/28

  • Orsótávolság: 450 mm

  • Hüvely átmérő: 220 mm

  • Az orsóegység tömege: 110 kg

  • Hajtómotor: 1FE1 083-4WN11-1BA2

  • Nyomaték (S1): 65 Nm

  • Nyomaték (S2): 74 Nm

• Munkadarab-tartó egység (W-tengelyes forgóegység)

  • Forgási idő 180°: 4.5 s

  • Homloklap/ellencsapágy átmérő: 500/345 mm

  • Hajtás/ellencsapágy fordulatszám (max.): 15/20 perc

  • Tömegtehetetlenségi nyomaték: 140 kgm²

  • Megengedett billenőnyomaték: 8000 Nm

  • Megengedett érintőleges nyomaték (hajtás/ellencsapágy): 10 000/5 000 Nm

  • A Hirth-hajtómű reteszelési ereje 100 bar nyomáson (hajtás/ellencsapágy): 190/175 kN

• Munkadarabtartó A1/A2 tengely

  • Megmunkálási szög: 3

  • Forgási idő 180°: 3.5 s

  • Homloklap/ellencsapágy átmérő: 345 mm

  • Sebesség (max.): 20 perc

  • Tömegtehetetlenségi nyomaték: 20 kgm

  • Megengedett billenési nyomaték: 3,000 Nm

  • Megengedett érintőleges nyomaték (hajtás/ellencsapágy): 5 000 Nm

• Hálózati feszültség: 400 V

• Frekvencia: 50 Hz

• Vezérlőfeszültség: DC 24 V

• Névleges teljesítmény: teljesítmény: 72 kW

Kiegészítő berendezések

• Hűtő kenőanyag-rendszer (forgácskezelés)

  • Típusa: Szalagszállító típus: kaparószalag

  • Méretek (hosszúság x szélesség x magasság): 2885 x 1095 x 1830 mm

  • Kiürítési magasság: 1020 mm

  • Résszűrő: 500 μm

  • Töltési térfogat: 100 l

  • Szennyvízszivattyú: 1,6 bar nyomáson 380 l/perc

• Központi hűtőegység

  • Típusa: Hűtőszekrény: DK 160-V/SO

  • Hűtési teljesítmény: 1900 W

  • Min./Max. környezeti hőmérséklet: 10/40 °C

  • Max. vízkifolyási hőmérséklet: 20 °C

  • Kondenzációs hőmérséklet: 40 °C

  • Hűtőközeg: R134a, 2 kg

  • Csatlakoztatott elektromos teljesítmény: 5,1 kW

• Perifériás tömegek

  • A tiszta víztartály tömege (üresen): 930 kg

  • A forgácsszállító tömege (üresen): 450 kg

• Egy vágógép (opcionális)

• A szorítótorony 3D adatai/CAD-ja (3 szorítás lehetősége) (opcionális)

• 2 cseretorony és pótalkatrészcsomag (opcionálisan)
