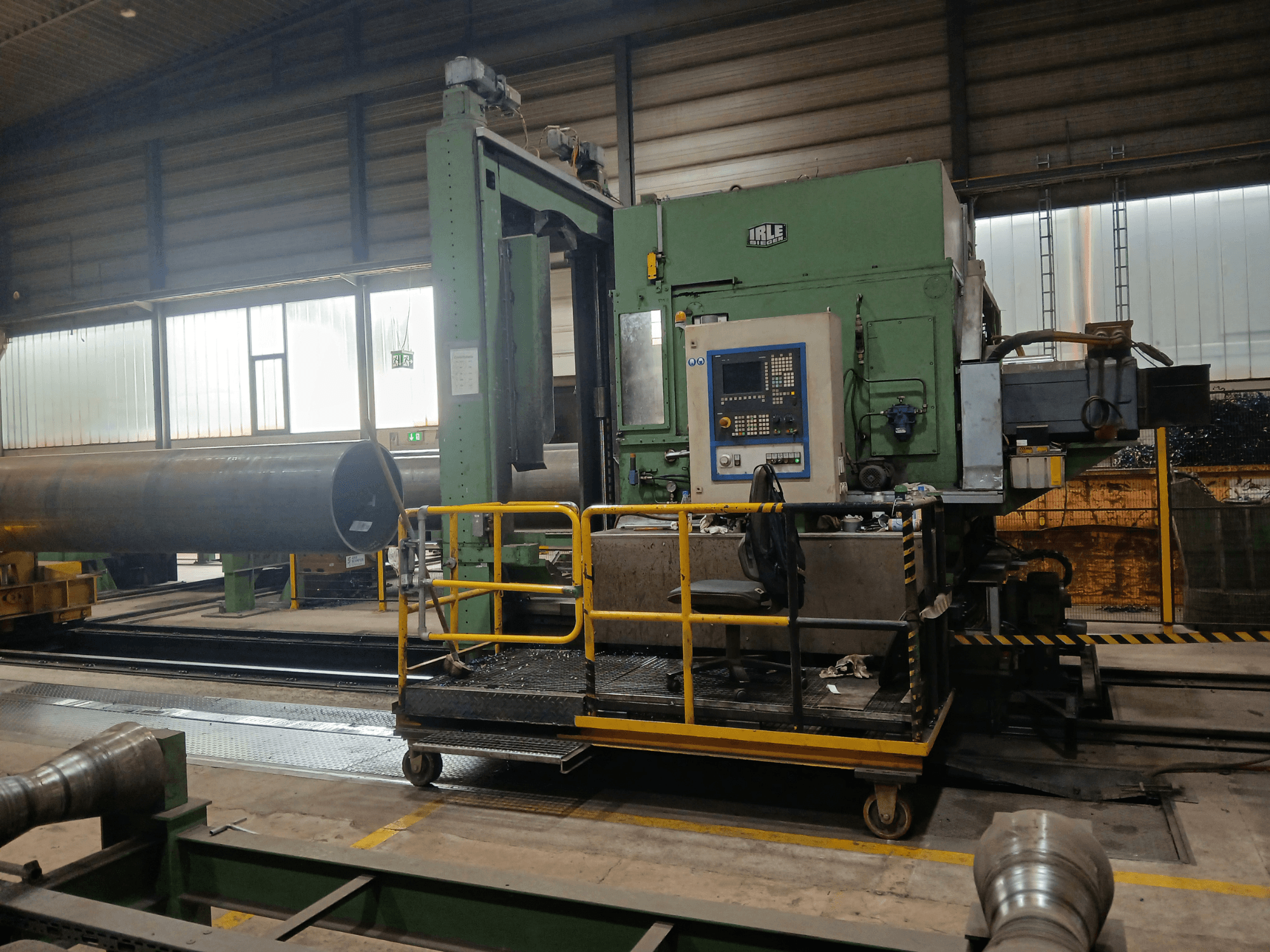

2004-ben gyártott vízszintes megmunkáló központ. Ez az IRLE IRD 1600 CNC gép 1 625 mm-es maximális csőátmérő-megmunkálási képességgel és 13 200 mm-es maximális csőhosszal rendelkezik. A gép maximális csőfalvastagsága 70 mm, és legfeljebb 250 kN súlyú csövek megmunkálására alkalmas. Ha kiváló minőségű megmunkálási lehetőségeket keres, vegye fontolóra az általunk eladásra kínált IRLE IRD 1600 CNC-gépet. További részletekért vegye fel velünk a kapcsolatot.
Áttekintés
- márka: IRLE
- év: 2004
- MODELL: IRD 1600 CNC
- alkalmazási típus: marás
- Helyszín: Németország
- géptípus: Vízszintes megmunkálóközpont
Műszaki információk - IRLE IRD 1600 CNC
Mozgás
- Tengelyek száma: 2
- X-tengely útja: 650 mm
- Z-tengely útja: 800 mm
Műszaki specifikáció
- Orsóteljesítmény: 100 kW
- orsósebesség: 105 RPM
További információ
- A feldolgozható csövek maximális átmérője: 1 625 mm
- A feldolgozható csövek minimális átmérője: 406 mm
- A feldolgozható csövek maximális hossza: 13 200 mm
- Minimális feldolgozható csőhossz: 6 000 mm
- Minimális csőfalvastagság: 12 mm
- Maximális csőfalvastagság (másolási eljárás): kb. 40 mm
- Maximális csőfalvastagság (CNC-megmunkálás): 70 mm
- A rendszer által támogatott maximális cső súly: 250 kN
- A cső bevezetője és a csarnok padlója közötti magasság: 800 mm
- A gép teljes hossza: kb. 24 000 mm
- A gép teljes szélessége: kb. 4 100 mm
- Teljes magasság a padlótól a szorítópatron tetejéig: 5 000 mm
- A gép teljes tömege: kb. 700 kN
- Üzemi feszültség: 400 V, háromfázisú, 50 Hz
- Vezérlőfeszültség: 220 V DC / 50 Hz
- Névleges üzemi áram: 400 A
- Közbenső asztal - Asztalhossz: kb. 3 950 mm
- Közbenső ágy – ágy szélessége: kb. 1 800 mm
- Közbenső ágy – Ágy magassága (alvázzal együtt): kb. 600 mm
- Közbenső ágy – Haladási sebesség az alapvasakon: 500–5 000 mm/perc
- Közbenső ágy – hajtómotor teljesítménye: 5,5 kW
- Orsófej – befogólemezek fordulatszám-tartománya: 7 – 105 min⁻¹
- Orsófej – motor fordulatszámai: 300–4 500 min⁻¹
- Orsófej – motor teljesítménye: 100 kW
- Orsófej – motor teljesítménye (S1 üzemi ciklus): 105 kW
- Orsófej – maximális befogólemezes nyomaték (S1 üzemi ciklus): 33 000 Nm
- Orsófej – jellemző fordulatszám: 27 min⁻¹
- Orsófej – főorsó átmérője (elülső csapágyak): 300 mm
- Szorítólemez (X-tengely) – Szorítólemez átmérője: kb. 1 950 mm
- Szorítólemez (X-tengely) – NC szerszámtartó mozgástartománya: kb. 650 mm
- Szorítólemezt (X-tengely) – Szerszámtartó előtolási sebessége (fokozatmentesen állítható): 0,5 – 1 500 mm/min
- Tárcsapad (X-tengely) – maximálisan elérhető előtolási erő: 25 kN
- Előtolási hajtómű (Z-tengely) – Orsófej előtolási útja a gépágyon: 800 mm
- Előtolási hajtómű (Z-tengely) – Előtolási sebesség (fokozatmentesen állítható AC szervomotorral): 0,5 – 200 mm/perc
- Előtolási hajtómű (Z-tengely) – Gyorsmozgási sebesség: 1 500 mm/perc
- Előtolási hajtómű (Z-tengely) – Előtolási erő: 30 kN
- Előtolási hajtómű (Z-tengely) – Előtolási motor nyomatéka: 27 Nm
- Csőbefogó állványok – befogási tartomány: 406 – 1 625 mm
- Csőbefogó támasztékok – Csőterhelhetőség támasztékonként: 150 kN
- Csőbefogó támasztékok – Állítható befogási erő: 10–200 kN
- Csőbefogó támasztékok – Középen mozgó befogó keresztrudak maximális beállítási sebessége: 600 mm/perc
*A megjelenített adatok és a tényleges adatok között eltérések lehetnek, ezt az értékesítési képviselőnek kell megerősítenie.
