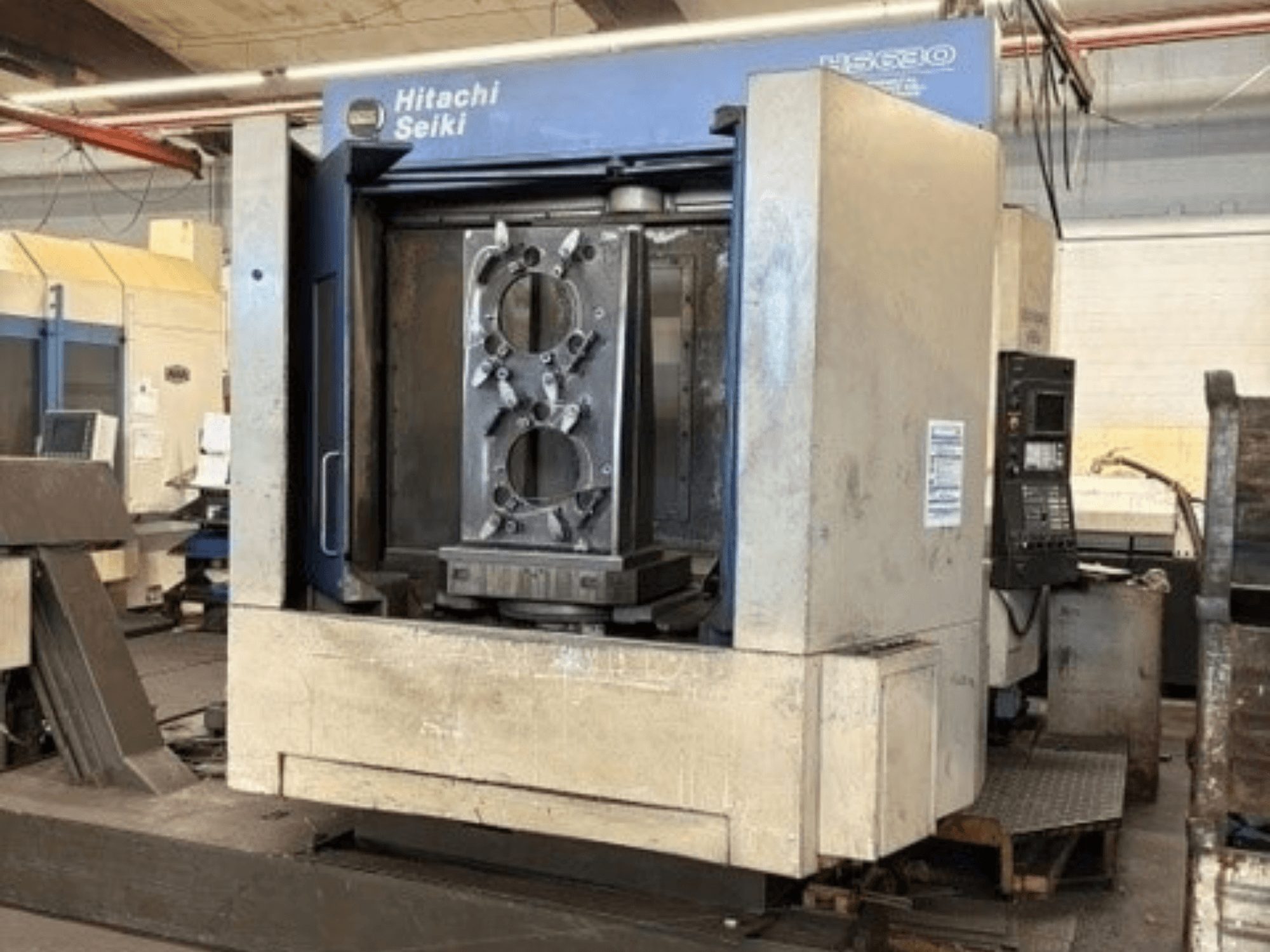

HITACHI SEIKI - HS630DE-MIL-HIT-2001-00001

- Legutóbbi karbantartás / fejlesztések: Új lineáris vezetőkkel felszerelve az Y-tengelyen, felújított golyósorsó új csapágyakkal

- Vezérlőrendszer: Seikos Lambda / Fanuc vezérlés

- Asztal munkaterülete: 630 x 630 mm

- Indexelési szög: 1° (360°)

- Indexelési módszer: abszolút, 3 pozíció

- Raklap teherbírása: max. 1200 kg

- A főorsó középpontja és az asztal felülete közötti távolság: 100–900 mm

- A főorsó orrától az asztal közepéig mért távolság: 150–1000 mm

- Orsó kúpos csatlakozás: NT50 / NT40

- Orsó fordulatszáma: 1,0–6000 ford./perc / 100–10 000 ford./perc (teljesen automatikus és fokozatmentes)

- Legkisebb lépés: 0,001 mm

- Vágási előtolás: 1 – 20 000 mm/perc

- Lépésenkénti előtolás: 5000 mm/perc

- Gyorsmozgás: 45 000 mm/perc

- Orsómotor (AC 50% ED): 30/45 kW (40/30 HP)

- Hidraulikus motor: 2,2 kW (3 HP) – 4P

- Kenőmotor: 17-2 (0,02)-2 W (HP)-P

- X-tengely hajtómotor: FANUC MODEL α30

- Y-tengely hajtómotor: FANUC MODEL α40F

- Z-tengely hajtómotor: FANUC MODEL α30

- Asztal indexelő motor: 1,0 kW (1,4 HP)

- Orsóhűtő motor: 0,4 kW (0,5 HP) – 4P

- ATC szerszámkapacitás: 40 darab (opcionálisan 60 / 90 / 120 szerszám)

- Maximális szerszámátmérő: Ø 125 mm

- Maximális szerszámhossz: 500 mm

- Maximális szerszámtömeg: 25 kg

- Szerszámválasztási módszer: tetszőleges / kétirányú, 2- és 4-jegyű T-Word segítségével

- APC cseremódszer: forgó típus

- A gép súlya: 15 000 kg (33 000 lbs)

- Szerszámszár szabvány: BT50

- Szerszámszár excentricitási tűrés: max. 0,025 mm (A és B pozíciók)

- Szerszámszár merőlegessége: 0,015/100 mm az A síkhoz viszonyítva
