Gleason PFAUTER - G320 CNC + Promot AutomationDE-MIL-GLE-2001-00001

• Kezelőpanel: a csomag része

• Modul tartomány: 0,5–7,0

• Munkadarab átmérője: min. 10 mm, max. 380 mm

• Fogszám: 10–600

• Tengelyek mozgástartománya: Z (függőleges) 200 mm; X (vízszintes) 230 mm; Y (tangenciális/eltolás) 135 mm

• Szorítófej elforgatása (A): ±45°

• Hátsó orsó lökethossza: 125 mm

• Köszörűkorong-mozgás: V (tangenciális) 180 mm; U (radiális) 110 mm

• Csiszolókorong fordulatszáma: akár 3000 ford./perc, fokozatmentes

• Lineáris tengely sebessége: 10 000 mm/min

• Max. asztal forgási sebessége: 240 fordulat/perc

• Asztal felbontása: 0,001°

• Előtolások: megmunkálási és munkavégzési előtolások fokozatmentesek

• Csiszolókorong méretei: átmérő 270–350 mm; szélesség legfeljebb 104 mm; furat 160 mm

• A rendszer tömege: kb. 11 500 kg

• Szükséges helyigény (gép): kb. 3,7 m × 2,4 m × 2,75 m

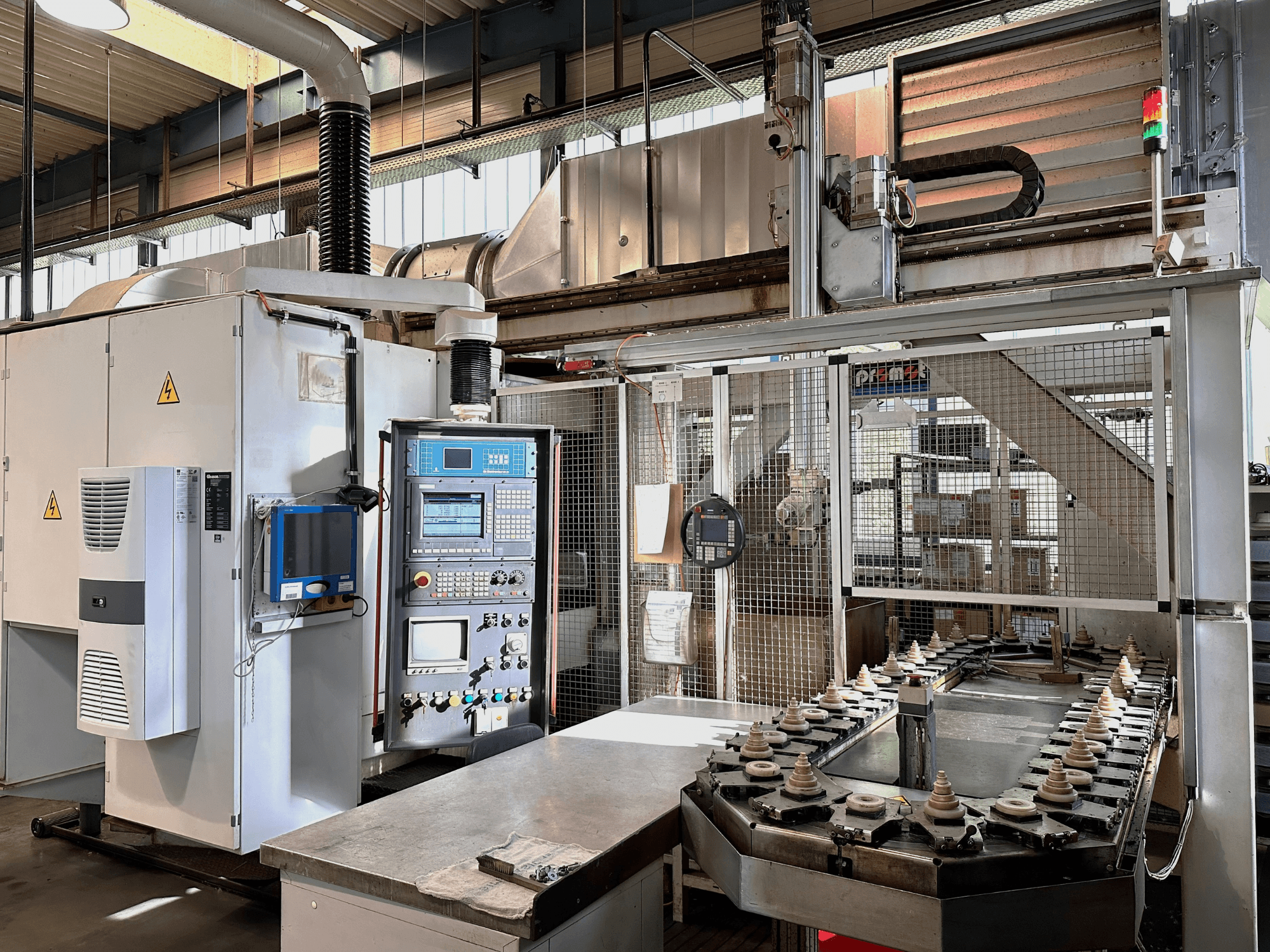

Kiegészítő berendezések

• Promot Automation kezelőegység (robotikus kezelés)

• Kezelőpanel/kézi vezérlő (automatizáláshoz)

• Szállítószalag

• Hűtőszalag-rendszer

• Hidraulikus egység

• Szükséges helyigény (automatizálás): kb. 4,5 m × 1,6 m × 4,0 m
