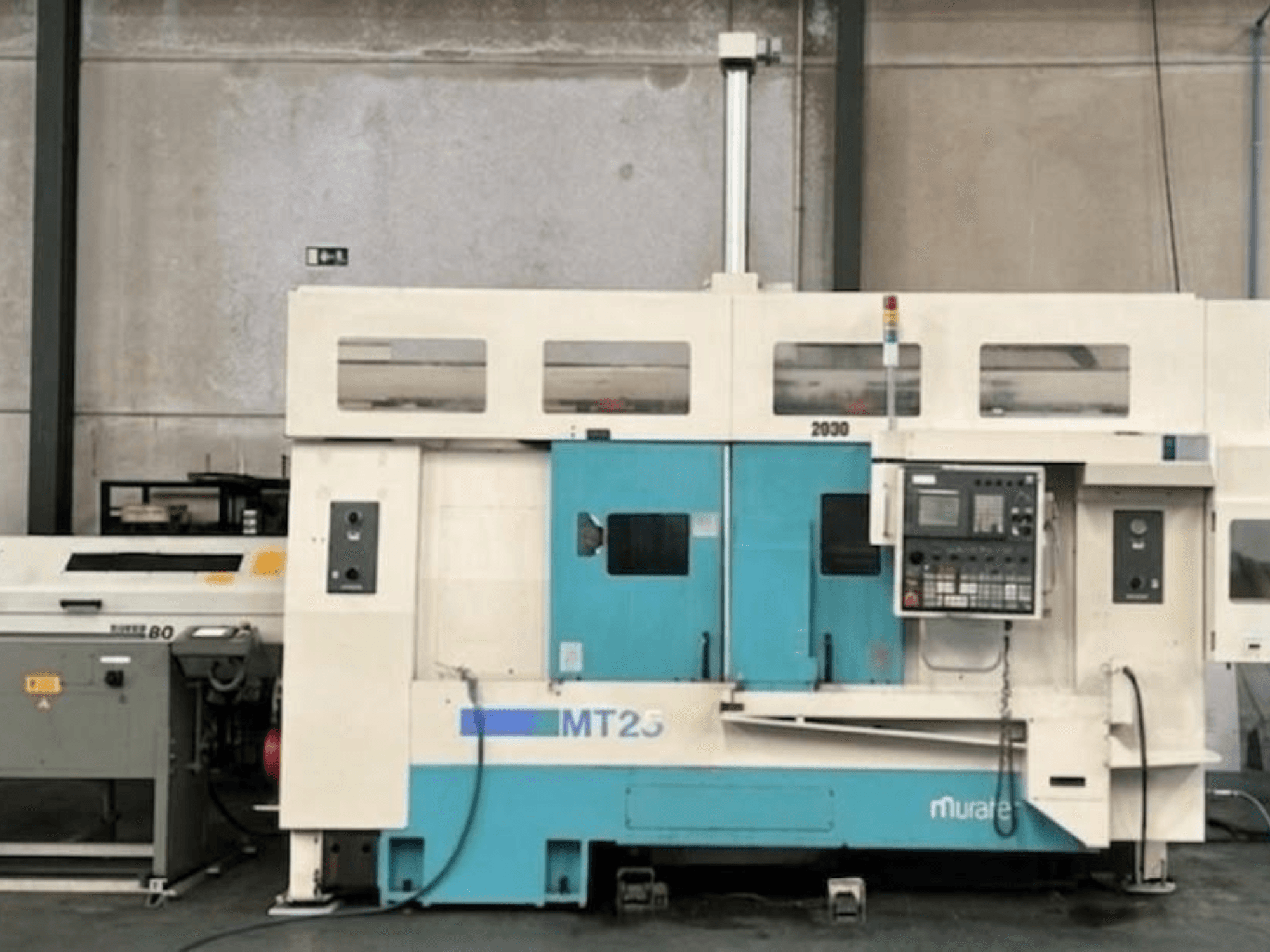

Muratec - MT 25 MYES-TUR-MUR-2001-00002

• Felépítés: Kétorsós / kettős revolver / kettős Y-tengely (9 vezérelt tengely)

• Vezérlőegység: Fanuc CNC (motorok, szervók, elektronika)

• Állapot: Jelenleg üzemel; azonnali szállítás

• Mozgástartomány:

  • X1: 230 mm

  • X2: 230 mm

  • Z1: 250 mm

  • Z2: 700 mm

  • Y: 100 mm (±50 mm)

  • Z3 (mellékorsó): 750 mm

• Kapacitás és munkatér:

  • Max. megmunkálási átmérő: 370 mm

  • Max. megmunkálási hossz: 920 mm

  • Rúdkapacitás: 67 mm

  • Gyors előtolás (X/Z): 20 / 25 m/perc

• Orsók (kettős, azonos):

  • Orsócsap: A2-6

  • Nyomaték: 420 N·m

  • Munkadarab-átvitel: Automatikus átvitel az orsók között nyomatékvezérléssel

• Tárcsák és szerszámkapacitás:

  • Torrek: 2 (mindkettő Y-tengelyes és C-tengelyes)

  • Állomások: 15/torony (mindegyik hajtott)

  • Hajtott szerszámok fordulatszáma: 3000 fordulat/perc

  • Hajtott szerszám motorja: 4 kW

  • Indexelési idő: 0,2 s

• Felépítés és jellemzők:

  • Vezetőpályák: Szilárd dobozsínek (prizmás) minden tengelyen

  • Tisztítás: Automatikus levegő-/hűtőfolyadék-fúvás az alsó orsó tisztításához

  • Felügyelet: Terhelés-ellenőrző rendszer és szerszámkopás-figyelő

További felszerelés

• Portálos betöltő: Nagy sebességű, 3 tengelyes portálrobot, 8 kg teherbírás (automatikus be- és kirakás)

• Rúdbetöltő: 1,5 m-es CNC rúdbetöltő

• Alkatrészfogó: Automatikus lengőkarral kis méretű kész alkatrészekhez

• Alkatrészszállító: Beépített szállítószalag a kész alkatrészekhez

• Mintavételi rekesz: Különálló terület a gyártás közbeni ellenőrzéshez

• Forgácsszállító: Hátul kivezetésű, csuklós típusú forgácsszállító

• Munkadarab-befogás: 2 × Kitagawa 250 mm-es hidraulikus befogó

• Szerszámok: Teljes készlet statikus tartók (külső/belső átmérő) és hajtott tartók (axiális/radiális)
