MORI SEIKI - NL 2500 SYES-TUR-MOR-2009-00002
További kérdései vannak? Lépjen kapcsolatba velünk!
Gerard Bel
+49 173 2872 031
g.bel@gindumac.com
- GINDUMAC
- Termékek
- Szerszámgépek
- ➤ Eladó használt MORI SEIKI NL 2500 SY | gindumac.com

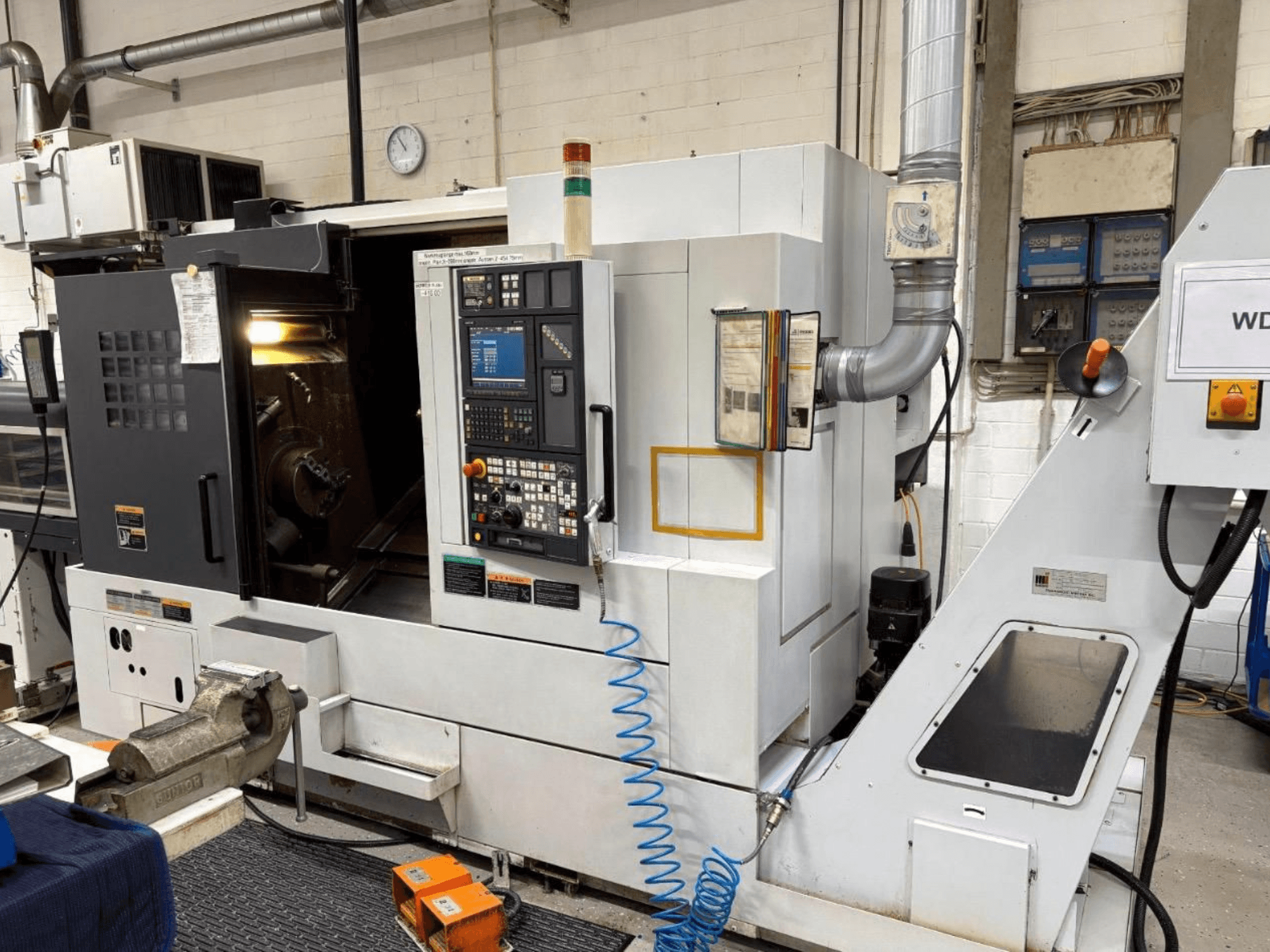

Ez az 5 tengelyes MORI SEIKI NL 2500 SY 2009-ben készült. Az orsó maximális fordulatszáma 4000 rpm, az Y-tengely mozgása ±60 mm, a Z-tengely mozgása pedig 795 mm. A gép robusztus, 12 állomásos revolverkapacitással van felszerelve, és egyidejű esztergálási és marási lehetőségeket kínál. Ha magas színvonalú megmunkálási képességekre vágyik, vegye fontolóra az általunk eladásra kínált MORI SEIKI NL 2500 SY esztergafúróközpontot. További részletekért vegye fel velünk a kapcsolatot.
Áttekintés
- márka: MORI SEIKI
- év: 2009
- MODELL: NL 2500 SY
- alkalmazási típus: esztergagép
- Helyszín: Spanyolország
- géptípus: Esztergályozó központ
Műszaki információk - MORI SEIKI NL 2500 SY
Méretek
- Gép súlya: 5800 kg
Mozgás
- Tengelyek száma: 5
- X-tengely útja: 260 mm
- Y-tengely útja: 120 mm
- Z-tengely útja: 795 mm
Műszaki specifikáció
- Ellenszálorsó: Igen
- Hajtott szerszámok: Igen
- Orsóteljesítmény: 18 kW
- orsósebesség: 4000 RPM
További információ
Gyors áthaladási sebesség:
X: 30 m/perc
Z: 30 m/min
Y: 10 m/min
Főorsó:
Orsó orr: A2-8
Maximális rúdkapacitás: 80 mm
tokmány: Kitagawa B-210, Ø250 mm
C-tengely: 360° pozícionálás
Al-orsó:
Orsó orr: A2-6
Beépített motorteljesítmény: 15 kW
tokmány: Kitagawa B-208, Ø210 mm
C-tengely: 360° pozícionálás
Alkatrész-átrakási képesség: Igen
Maró/hajtott szerszámok:
Toronykapacitás: 12 állomás
Meghajtott szerszámállomások: 12
Meghajtott szerszámmotor teljesítménye: 5,5 kW
Maximális hajtott szerszám fordulatszám: 6,000 rpm
Közvetlen meghajtású szerszámok, éles szerszámmal történő marás, centrikus megmunkálás
Torony és szerszámok:
Revolver indexelési ideje: 0,2 mp
Automatikus szerszámmérés: Kettős Renishaw szerszámmérő kar
Mechanikus felépítés: A szerszámgépek és a szerszámgépek a következők:
Vezetőpályák: Minden tengelyen edzett (prizmás) dobozpálya
Orsóhajtás: Beépített integrált motorok
Hajtómű: Közvetlen meghajtás (nincs szíj/váltómű)
Indítási nyomaték: 640 Nm
CNC-vezérlés:
Vezérlés: CNC vezérlés: Mori Seiki MAPPS IV
Beszélgetős programozás, terhelésfigyelés, szerszámkopás/fogyasztásfigyelés
Hűtés és kenés:
Főorsó olajhűtő: Daikin
Alsóorsó olajhűtő: Daikin
Csatlakoztathatóság:
USB, PCMCIA, RS-232
Rúdadagoló interfész: Tartalmazza:
Megmunkálási képességek:
Egyidejű esztergálás és marás
Y-tengelyes megmunkálás
Polárkoordináta-interpoláció
Centrumon kívüli fúrás és menetfúrás
Elülső és hátsó megmunkálás segédorsóval
Teljes megmunkálás egyetlen beállítással
Komplex többtengelyes megmunkálás
Tipikus alkalmazások:
Precíziós esztergált alkatrészek
Repülőgépipari alkatrészek
Autóipari alkatrészek
Hidraulikus alkatrészek
Orvosi alkatrészek
Általános finommechanika
Kiegészítő berendezések
LNS automata rúdadagoló, 1,5 m kapacitással
Automatikus alkatrészgyűjtő
forgácsszállító: Oldalra szerelt csuklós szalag típus
Független tokmánylábpedálok (fő- és mellékorsó)
Elektromos transzformátor
Dokumentációs csomag:
Üzemeltetési kézikönyv
Programozási kézikönyv
Alkatrészjegyzék
Elektromos vázlatrajzok
Szerszámtartók: Statikus és hajtott szerszámtartók tartozék
*A megjelenített adatok és a tényleges adatok között eltérések lehetnek, ezt az értékesítési képviselőnek kell megerősítenie.
