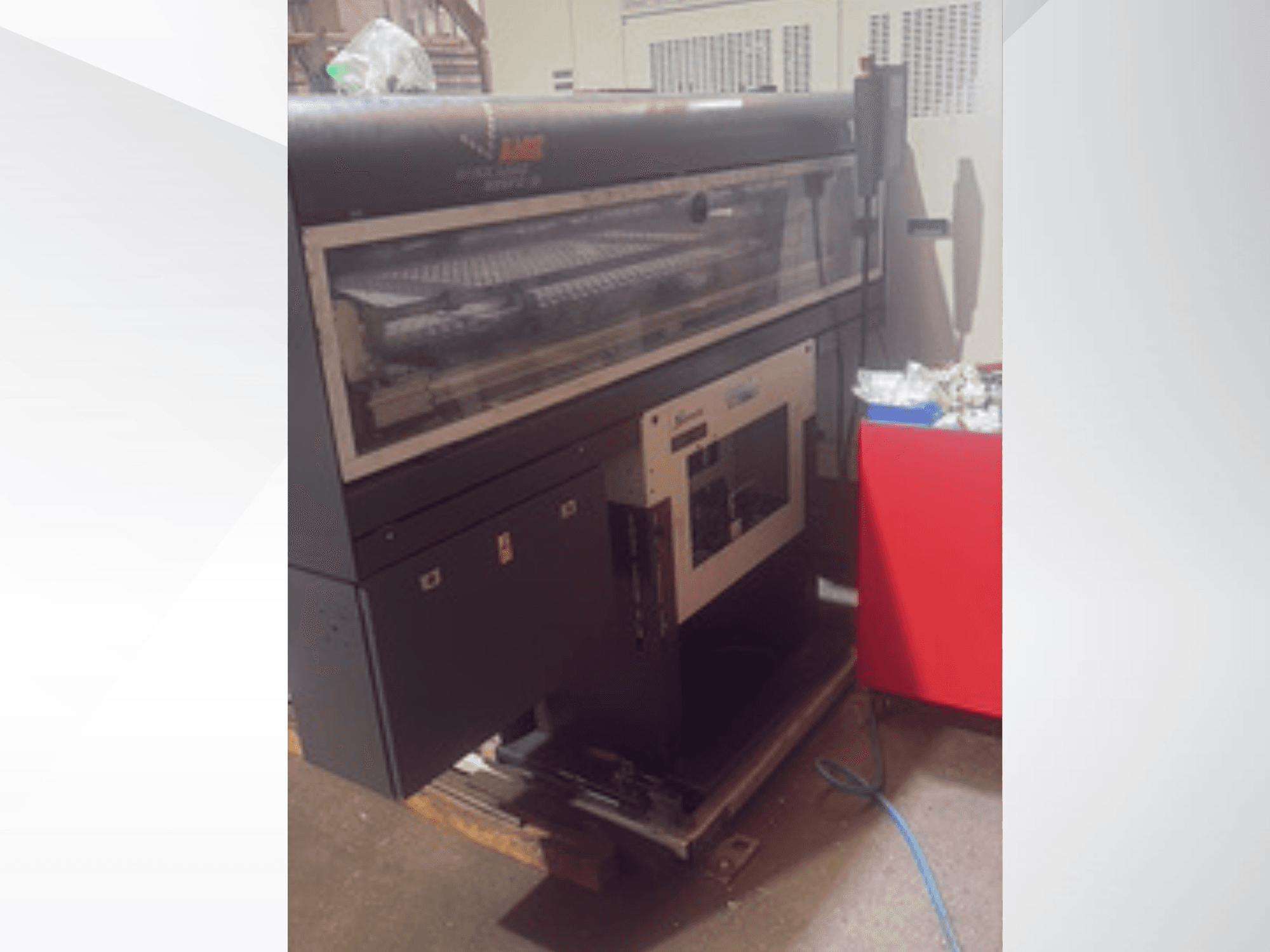

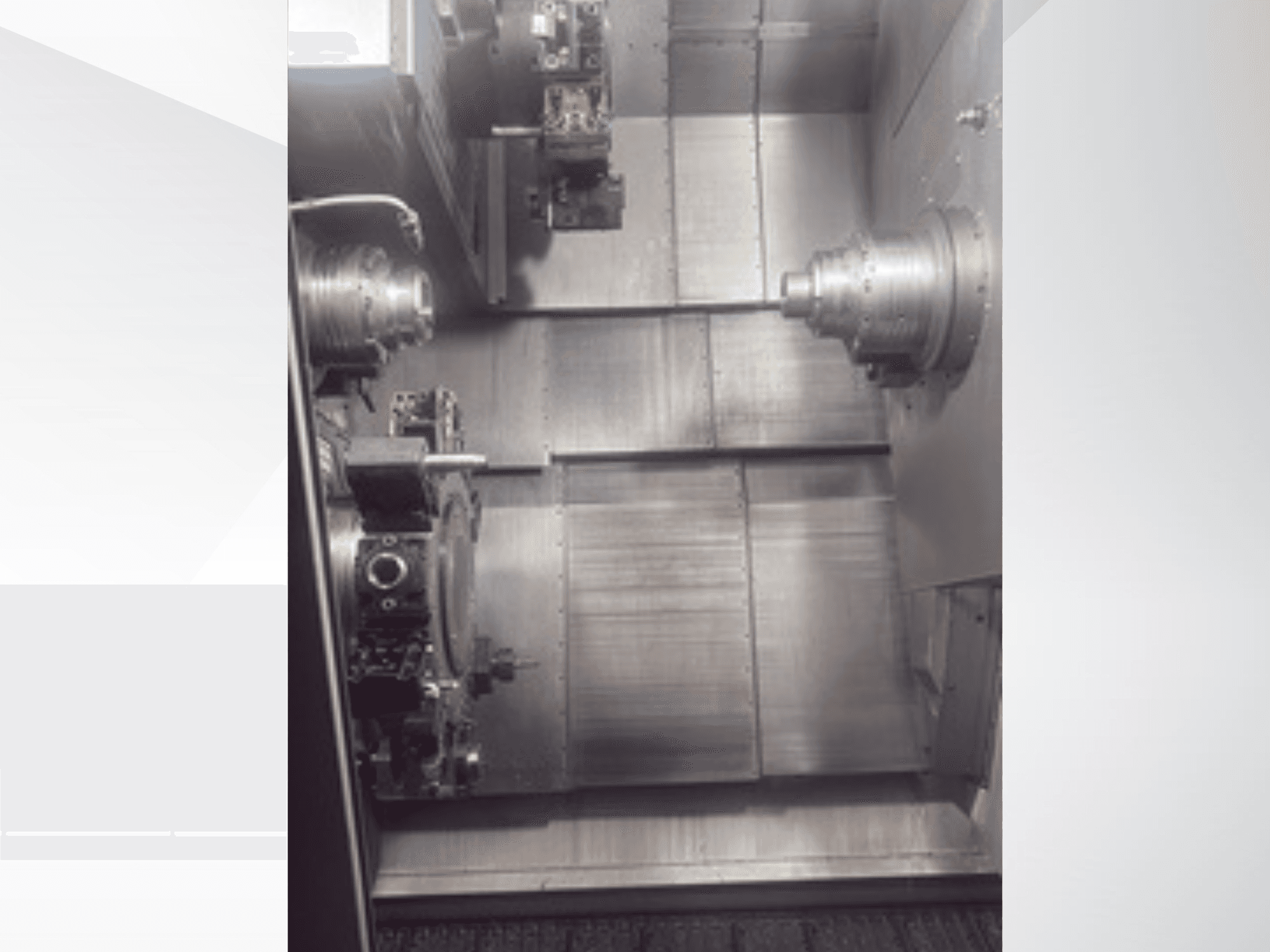

CMZ - TTL66ES-TUR-CMZ-2025-00001

• Általános

  • Maximális esztergálási átmérő: 800 mm

  • Maximális esztergálási átmérő: 515 mm

  • Az orsóhegyek közötti távolság: 614 mm

  • Beépített teljesítmény: 35,5 kVA

  • Tartálykapacitások: Hűtőfolyadék 510 L, Kenőolaj 18 L, Hidraulikaolaj 100 L

• Tengelyek mozgástartománya

  • Felső revolver (T1): X1 240 mm, Z1 800 mm, Y1 ±45 mm

  • Alsó revolver (T2): X2 240 mm, Z2 800 mm, Y2 ±45 mm

  • Alorsó tengelyek: X3 +120/-120 mm, Z3 580 mm

• Gyorselőtolási sebességek

  • X tengelyek: 30 m/perc

  • Z tengelyek: 30 m/perc

  • Y tengelyek: 20 m/perc

• Tengelygyorsulás

  • Minden lineáris tengely: 1G (9,8 m/s²)

• Főorsó

  • Típus: Beépített motor

  • Tokméret: 210 mm

  • Orsócsap: ASA A2-6

  • Rúdátmérő: 66 mm

  • Orsófurat: 72,5 mm

  • Húzócső belső átmérője: 66 mm

  • Csapágy külső átmérője: 170 mm

  • Teljesítmény (max. / S3 25% / S1): 35,5 / 28,3 / 23,5 kW

  • Nyomaték (max. / S3 25% / S1): 205 / 180 / 150 Nm

• Alorsó

  • Maximális fordulatszám: 4 000 ford./perc

  • Rúdátmérő: 66 mm

  • Orsófurat: 72,5 mm

  • Húzócső belső átmérője: 66 mm

  • Csapágy külső átmérője: 170 mm

  • X3-es elmozdulás: ±120 mm

  • Z3-es elmozdulás: 580 mm

  • Teljesítmény (max. / S3 25% / S1): 35,5 / 28,3 / 23,5 kW

  • Nyomaték (max. / S3 25% / S1): 205 / 180 / 150 Nm

• Torrexek (felső és alsó)

  • Állomások száma: 24

  • Hajtott szerszámok száma: 12

  • Szerszámméret: 20×20 mm / 25×25 mm

  • Indexelési idő: 0,1 másodperc

  • Szorítóerő: 3 200 kgf

  • Curvic csatlakozó átmérője: 150 mm

• Hajtott szerszámok

  • Motortípus: Beépített szinkronmotor

  • Maximális fordulatszám: 12 000 fordulat/perc

  • Teljesítmény (Max / S1): 14 / 10 kW

  • Maximális nyomaték (Max / S1): 42 / 32 Nm

  • Hűtés: Teljes olajhűtés

  • Szabványos szerszámcsatlakozó: NT-55

• Felépítés

  • Nagy teherbírású, FEA-optimalizált GG-25 öntöttvas, 60°-os ferde ágy

  • Ágy súlya: 4 450 kg

  • NSK görgős lineáris vezetékek és előfeszített golyósorsók

  • 8 beépített, olajhűtéses motor

  • Hőstabil kialakítás, az orsók 90°-os szögben állnak az X–Z síkhoz képest

• Hűtőfolyadék- és hőkezelés

  • Olajhűtő teljesítménye: 5 000 W

  • Alapfelszereltségű hűtőfolyadék-szivattyú: 6 bar / 60 l/min

  • Hűtőfolyadék-tartály kapacitása: 510 L

  • Olajhűtés mindkét orsóhoz, az összes beépített X/Y motorhoz, valamint mindkét hajtott szerszám motorhoz

  • Hőkompenzáció szabályozott olajhőmérséklet segítségével

• CNC vezérlés

  • Fanuc 31i-T Plus iHMI-vel, 15" érintőképernyővel

  • Manual Guide i párbeszédes programozás

  • Ethernet és USB csatlakozási lehetőség

  • Távoli segítségnyújtási lehetőség

  • Ipar 4.0 kompatibilis

  • 14 vezérelt tengely: X1, X2, X3; Y1, Y2; Z1, Z2, Z3; T1, T2; M1, M2; C1, C2

  • Csatornánként 4 tengely egyidejű vezérlése

  • Funkciók: merev menetfúrás, sokszög esztergálás, hengeres interpoláció, polárkoordinátás interpoláció, fogaskerék-marás és erőteljes skiving

• Fő értékesítési érvek

  • Kettős orsó + kettős Y-tengelyes revolverfejek

  • 4 szerszámos egyidejű megmunkálási képesség

  • Teljesen beépített motorarchitektúra (övek nélkül)

  • 66 mm-es rúdátmérő mindkét orsón

  • 12 000 fordulat/perc hajtott szerszám

  • Túlfedéses megmunkálás mozgatható alsóorsóval

  • Alkalmas nagy volumenű autóipari, hidraulikus, repülőgépipari és precíziós esztergált alkatrészek gyártására

Kiegészítő felszerelés

• Opcionális nagynyomású hűtőfolyadék-szivattyú: 15 bar

• Opcionális hátsó orsó

• A megadott információkban nem szerepel: robotok, automatizálás, forgácsszállító, rúdbetöltő
