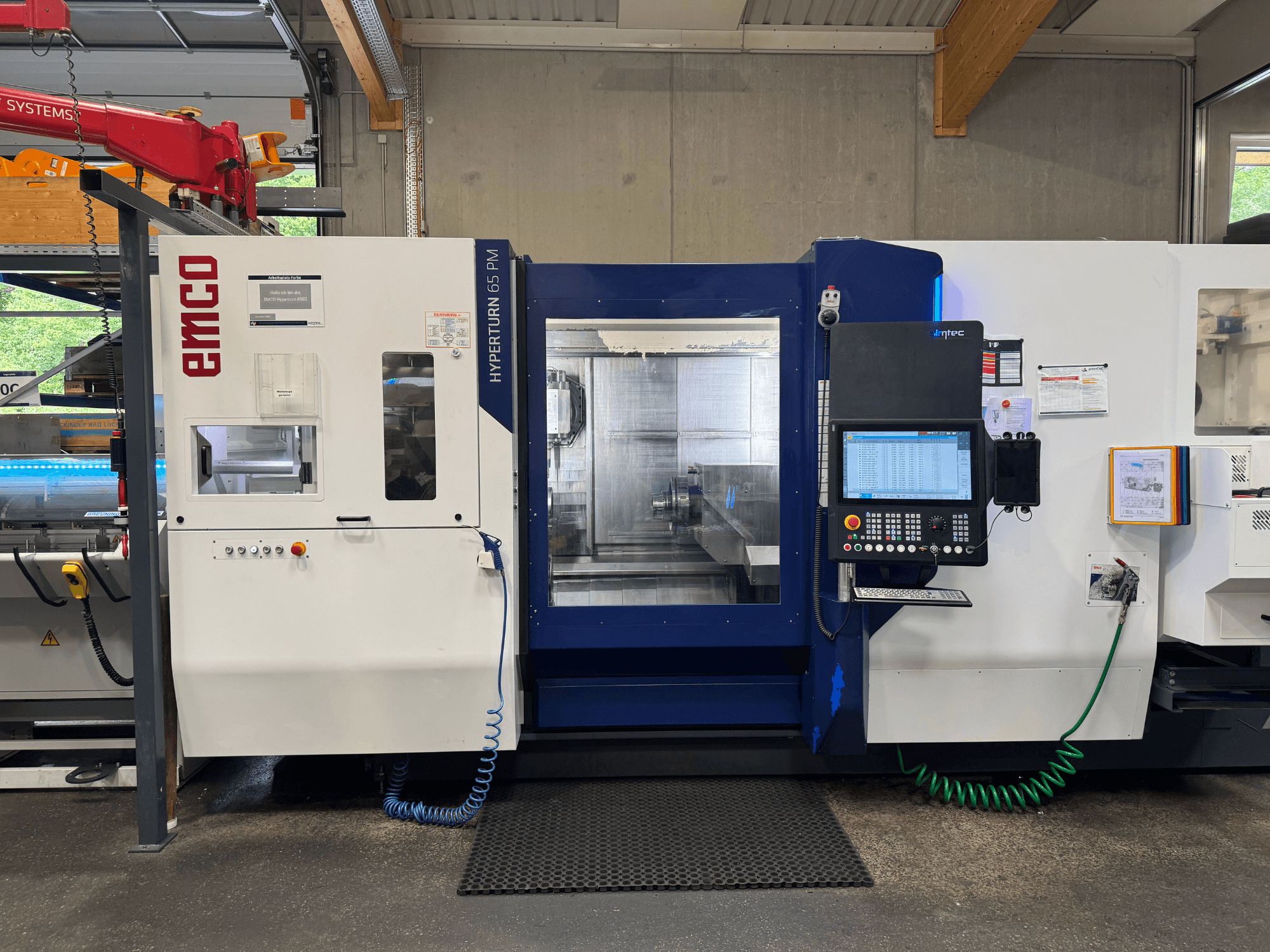

EMCO - Hyperturn 65 Powermill G2AT-TUR-EMC-2022-00001

• Főorsó (közvetlen hajtás):

  • Max. nyomaték: 250 Nm

• Segédorsó (közvetlen hajtás):

  • Max. hajtóerő: 29 kN (a szállított állapot szerint)

  • Max. nyomaték: 250 Nm

  • Fordulatszám-tartomány: 0–5000 fordulat/perc

• Maróorsó (közvetlen hajtás):

  • Max. hajtóerő: 37 kW

  • Max. nyomaték: 30 Nm

  • Fordulatszám-tartomány: 0–12 000 fordulat/perc

• Szerszámtár (közvetlen hajtás):

  • Max. hajtóteljesítmény: 10 kW

  • Max. nyomaték: 30 Nm

  • Fordulatszám-tartomány: 0–12 000 fordulat/perc

• Kinematika és tengelyek:

  • Felső keresztcsúszka esztergáló/maró orsóval, mint motororsóval; hidraulikus befogás esztergálás közben

  • Y-tengely elmozdulása: +/- 120 mm

  • B-tengely közvetlen meghajtással: +/- 120°, hidraulikus befogás

• Szerszámozás:

  • 40 pozíciós szerszámtár, HSK-T63

  • 12 pozíciós radiális revolver közvetlen meghajtással, BMT55P szerszámcsatlakozóval

• Orsók és befogás:

  • Erős szorítóhenger húzócsővel a főorsóhoz

  • Teljes befogóhenger részleges üreges befogással, 66 x 550 mm mélységben az ellenorsóban

  • Programozható szorítónyomás a fő- és ellenorsóhoz

  • Külső öblítés a fő- és ellenorsón

  • Mechanikus rögzítőfék a fő- és az ellenorsón

  • C-tengely a fő- és ellenorsóhoz

• Vezérlés és HMI:

  • SINUMERIK ONE / OPERATE, EMCONNECT alkalmazásalapú felhasználói felület

  • 22 hüvelykes multi-touch kijelző

  • 240 GB-os IPC

  • SHOPTURN párbeszédablakos programozás

  • 3D-szimuláció és rajzolás

  • Maradék anyag felismerése

  • Külső memóriából történő blokkolás feloldása

  • CAD-olvasó (DXF-import)

  • TRANSMIT és TRACYL a C-tengely programozásához

  • USB-interfész, hálózati meghajtó (Ethernet)

  • PC-billentyűzet, beleértve a HMI gyorsbillentyűket

  • LED állapotjelző sáv

• Folyadékok és segédanyagok:

  • 2 hűtőfolyadék-vezeték 25 bar nyomáson

  • 2 öblítőszivattyú 4,3 bar nyomáson

  • Vezérlőszekrény légkondicionáló egysége

  • Hűtőrendszer az orsómotorokhoz, a maróorsóhoz, a B-tengely nyomatékmotorjához és a revolverfej közvetlen meghajtásához

  • Hidraulikus egység

  • Gépvilágítás

  • 8 szintező elem

• Visszacsatolás/mérés:

  • Üvegskálák: X1 (légrendszerrel), Y1, Z1, X2 (HT65-PM-G2 / 840D-sl)

Kiegészítő felszerelés

• Forgácskezelés és szűrés:

  • Csuklós szalagos forgácsszállító, ürítési magasság 1200 mm

  • Szalagszűrő rendszer, 980 liter

  • Szennyvízszivattyú

• Vezérlési/felügyeleti lehetőségek:

  • BAOD-SL elektronikus kézkerék (hordozható, mágneses rögzítésű, Siemens vezérlőkhöz)

  • EMCO szerszámtörés- és kopásfigyelés / B40D-SL

  • Vezeték nélküli érzékelő / HSK fúrószár-törésellenőrzés BK-MICRO

  • 4 tengelyes esztergálás / kiegyensúlyozott marás (SINUMERIK opció)

  • Alternatív orsófordulatszám (SINUMERIK opció)

  • Tárcsa hátsó orsóként (SINUMERIK opció)

  • Ellenorsó hátsó orsóként (SINUMERIK opció)

• Rúdbetöltő (a megadott specifikációk szerint):

  • Rúdhossz: 300–1200 mm

  • Rúdátmérő: 10–104 mm

  • Anyagtámasztó felület (elölnézet): 800 x 1250 mm

  • Anyagkapacitás: 12 db 65 mm átmérőjű rúd

  • Max. teherbírás: 400 kg (max. 74 kg/rúd)

  • Téglalap alakú anyag: min. élhossz 6 mm; max. kerület 105 mm

  • Hatszögletű anyag: SW 5–85 mm

  • Kerek anyag: <15 mm

  • A tolórúd visszahúzási mélysége: 1470 mm

  • Tápfeszültség: 24 V DC (interfész)

  • Méretek: hossz 1800 mm; szélesség 1315 mm

  • Csúszka/orsó magassága: 1090–1330 mm

  • Súly: kb. 620 kg

• Tartozékok:
  fogóhüvely, Hainbuch Centrotex M gyorscserélő rendszer.
  Axzug SE100
  Axzug SE65
  Axfix SE 65
  Axfix SE100
  Span Dorn T210 GR0
  4 Bachen Futter INOFlex® VT-S 016 (160 futter)
  Áruérték kb.: 70 000 €

  valamint BMT 55 alsó tartó
  és 40 HSK befogadóval (Áruérték kb.: 30 000)

• 3D-érzékelővel (HSK63) együtt szállítjuk
