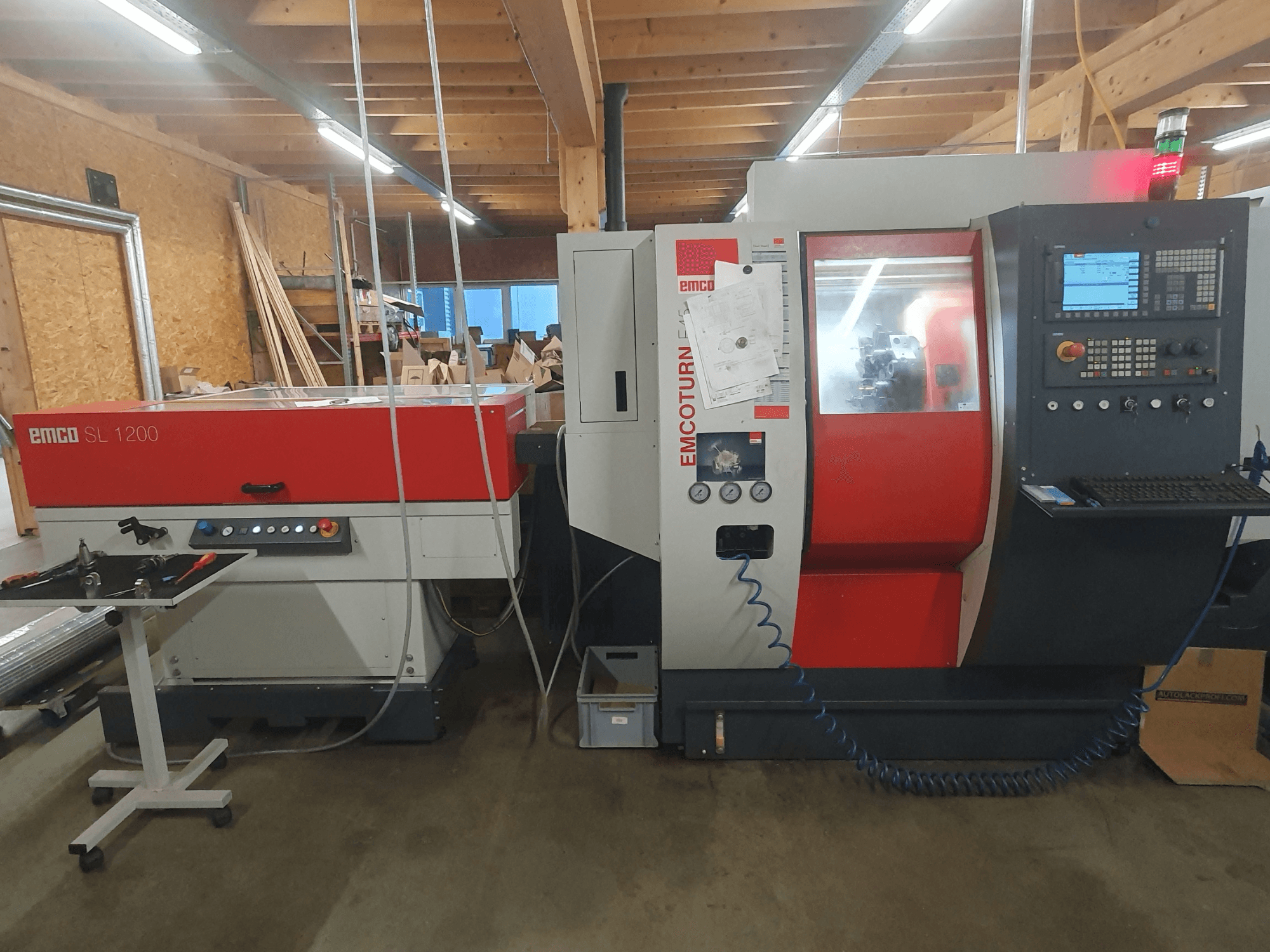

EMCO - E45AT-TUR-EMC-2019-00001

• Csatlakozás: KK5 (DIN 55026)

• Rúdátmérő: 45 mm

• Hajtómű teljesítménye: 13 kW

• Fordulatszám-tartomány: 0–6300 fordulat/perc

• C-tengely a főorsón

Szerszámtárcsa

• 12 pozíciós VDI30 axiális

• Irányvezérlés legfeljebb 6 hajtott szerszámhoz

• Hajtott szerszámok: max. 4 kW / max. 16 Nm

• Hajtott szerszámok fordulatszáma: 0–5000 fordulat/perc

Hátsó orsó

• Programozható, hidraulikusan működtetett

• Max. befogási erő: 6000 N

• Morse-kúpos: MK4

• Üreges szorítóhenger húzócővel

Vezérlés és szoftver

• SINUMERIK 828D OPERATE

• SHOPTURN párbeszédablakos programozás

• USB interfész

• Hálózat / Ethernet

• 10,4 hüvelykes TFT színes monitor

• 3D-szimuláció

Adathordozók és a gép jellemzői

• Gépvilágítás

• Hűtőfolyadék-rendszer szivattyúval (3,5 bar)

• Hidraulikus egység

• Forgácsszállító csatlakozó

• CE-tanúsítvány

• Dokumentáció

Szerszámmérés (E45)

• A munkaterületen rögzített mérőkaron

• Szerszámmérés a revolverfejen

• Rövid beállítási idők / pontos mérés / költséghatékonyság

Munkadarab befogása

• 3-fogó KK5 tokmány

• Max. fordulatszám: 6300 fordulat/perc

• Átmérő: 20 mm

• Lágy + kemény pofák

Egyéb (géppel kapcsolatos)

• Vízsugárzó

• Levegő az orsóhoz

• Olaj/hűtőfolyadék-elválasztó

• Automatikus hűtőfolyadék-ellenőrzés

• Elektronikus kézkerék

• Szerszámcsere-védő

• Hidraulikus csatlakozások

• Pneumatikus csatlakozások

• A gép csomagolása: raklap + feltekerhető burkolat

Kiegészítő felszerelés

Rúdadagoló / tár (SL1200 – a hivatkozás szerint)

• Rúdhossz: 850–1200 mm

• Rúdátmérő: Ø 8–95 mm

• Max. adagolási sebesség: 60 m/perc

• Rúdcsere: kb. 3 s

• Tárcsacsere: kb. 15 s

• Anyagtámasztó felület: 550 × 1210 mm

• Anyagkapacitás: 10 × Ø 55 mm

• Működési oldal: jobb

• Tápfeszültség: 240 V DC/DC

• Légellátás: 6 bar

• Méretek: 1700 × 1250 × 1090–1380 mm

• Súly: kb. 500 kg

• Biztonsági berendezés: CE

• Nagy sebességű funkció

• Dokumentáció

Orsóhosszabbítás (rúdbetöltő használatához)

• E45 / MT45 / HT45 → DM45

• 45 mm-es orsóhoz

• Rövid rudak 1100 mm-ig

• Csökkentő hüvelyekkel (3 darab)

• Az SL1200-as modellhez szükséges

Forgácsszállító

• Csuklós szalagszállító

• Kisülési magasság: 1200 mm

Nagynyomású hűtőfolyadék-egység

• 14 bar / 50 Hz

• Kiegészítő nagynyomású szivattyú

• Belső hűtőfolyadék-ellátású szerszámokhoz

• Interfész és szoftver

Robot interfész

• PROFI-NET interfész

• 24 V-os jelek

• Biztonsági kioldás

• Automatikus/kézi üzemmód váltás

További alkatrészek

• PC-billentyűzet USB (QWERTY)

• Gépállapot-LED: zöld (automatikus), piros (riasztás), fehér (anyagmozgatás)

Telepítési és rögzítő alkatrészek

• 4× rezgéscsillapító

• 4× rögzítőkonzol

• 4× nagy teherbírású rögzítőelem

Alkatrészgyűjtő eszköz

• Pneumatikus működtetésű

• Max. alkatrészhossz: 120 mm

• Max. átmérő: 45 mm (51 mm)

• Max. súly: 2 kg

• Gyűjtődoboz / szállítószalag
