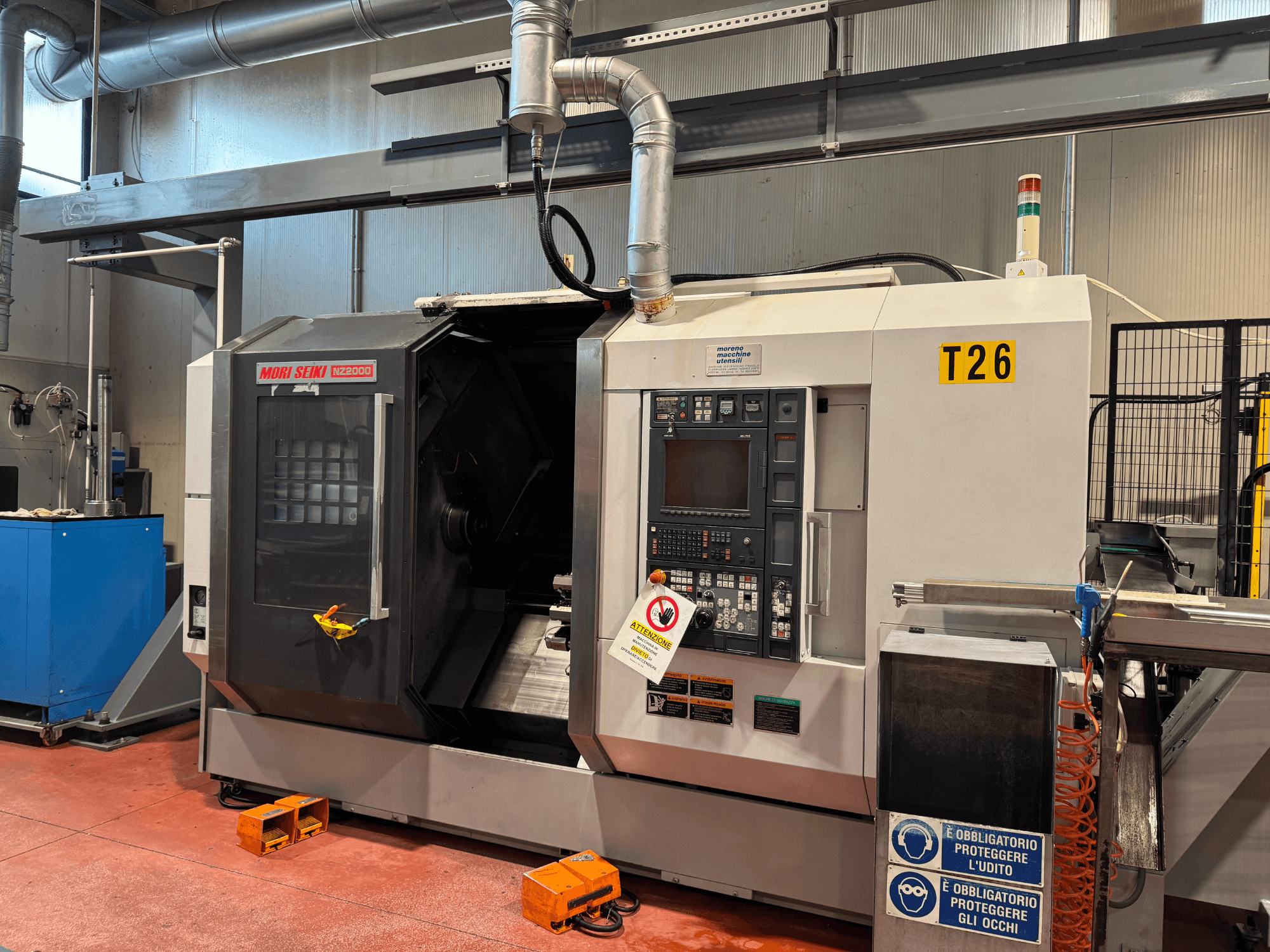

MORI SEIKI - NZ-2000/T2/Y2 IT-TUR-MOR-2008-00001

• Vezérlés/NC

  • Vezérlőegység: MORI SEIKI MSX-701

  • NC rendszer: FANUC FS-31iA (MAPPS 3); MAPPS verzió: 3

  • Szoftver/jellemzők: Tárolt programok száma: 250; Felhasználói memória: 50 MB; Szerszám eltolási párok: 99; Egyéni makró változók: 600

  • Nyelvek: NC és MAPPS képernyők olaszul

• Elektromos/rendeltetési hely

  • Feszültség: 380-480 V; Frekvencia: 50 Hz; Rendeltetési hely: Európa

• A gép konfigurációja

  • Ágyhossz: 800 mm

  • C-tengely mindkét orsón

  • 2 forgótárcsa X-Y-Z tengelyekkel

  • Mindkét revolver eredetileg élő szerszámmal van felszerelve

  • Az alsó forgótárcsa élőszerszámos berendezése jelenleg NEM működik (esztergálási funkciók rendben)

  • Alkalmas komplex többfolyamatos esztergáláshoz és maráshoz

• Orsók

  • Főorsó (1. orsó)

    • Átmérő: 73 mm

    • Tengelytípus: Chuck: 8"; Chuck through-hole-hole: 65 mm; Chuck gyártója: Hollow chuck 8"; Chuck through-hole: 65 mm; Chuck manufacturer: KITAGAWA

    • C-tengely: A tengely: A tengelyt tartalmazza; Orsó orientáció: A tengelyt nem tartalmazza; A tengelyt nem tartalmazza: C-tengely fék: Tartalmazza a C-tengelyt.

  • Alorsó (2. orsó)

    • Teljesítmény: 25/22 kW; Sebesség: 5 000 fordulat/perc

    • Átmérő: 73 mm

    • Tengelytípus: Forgótokmány típusa: Üreges tokmány 8"; Forgótokmány átmenő furat: 65 mm; Forgótokmány gyártója: KITAGAWA

    • C-tengely: A tengely: A tengelyt tartalmazza; Orsó orientáció: A tengelyt nem tartalmazza; A tengelyt nem tartalmazza: C-tengely fék: Tartalmazza a C-tengelyt.

• Tengelymozgások

  • B: 810 mm

  • Max. távolság az orsó orrok között: 1,130 mm

• Revolverek

  • 1. torony: X-Y-Z tengelyek; 16 állomás; Marási funkcióval együtt; Forgószerszám fordulatszám: 6.000 rpm; Szerszámfelvétel: Csavarokkal

  • Forgótorony 2: X-Y-Z tengelyek; 16 állomás; marás funkció jelen van, de NEM működik; forgószerszám fordulatszám: 6,000 rpm; szerszám rögzítése: Csavarokkal

  • Hátsó szerszám maximális hossza: 155 mm (felső revolver), 100 mm (alsó revolver)

• Szerszám előbeállítás

  • Az 1. orsó gépbe épített szerszám előbeállítása: Kézi (levehető)

  • Orsó 2 gépbe épített szerszámbeállítás: Kézi (levehető)

• Hűtőfolyadék/csip (gépbe integrált)

  • Nagynyomású hűtőközeg-rendszer: 635 W / 1040 W

  • Hűtőfolyadék típusa: Hűtőfolyadék típusa: Vízben oldódó

  • Átmenő orsón keresztüli légbefúvás: Tartalmazza:

  • forgácselhárítási irány: A forgács elszállításának iránya: Jobbra

• Kapcsolódási pontok

  • Rúdadagoló interfész: (több rúd adagolós specifikáció; LNS)

  • Robot interfész: Tartalmazza a

• Nyelvek/dokumentáció

  • Kézikönyvek: Olasz

  • Dokumentáció: Megfelelőségi nyilatkozat; CE tanúsítvány.

• Fontos megjegyzés

  • Mindkét gépen hibás az alsó revolver motoros szerszámszerkezetének működése. A T2 revolver jelenleg csak esztergálási műveletekhez használható.

Kiegészítő felszerelés

• Automatizálás/kezelés

  • RR Robotica rakodóportál (tartozék)

  • Rakodólapok (mellékelve)

  • Munkadarab-rakodó (orsó 2 oldali)

  • Munkadarab-kidobó

  • Munkadarab-kiadó szállítószalag

  • Alkatrészfogadó

  • Egyedi felső ajtónyílás a portál be- és kirakodásához (nem eredeti)

• forgács/hűtő perifériák

  • Húzó típusú forgácsszállító

  • Hűtőfolyadék-tartály mosószivattyúkkal

  • Kiegészítő, nem eredeti 20 baros nagynyomású szivattyú

• Munkahelyi tartók és szerszámok

  • Főorsó és mellékorsó tokmányok (KITAGAWA 8"-os üreges)

  • Fix szerszámtartók: összesen 8 (4 felső + 4 alsó)

  • Meghajtott szerszámtartók: 2 axiális, 2 radiális

• Elektromos/egyéb

  • Külső gépi transzformátor

  • Jelzőfénytorony: 3-szintes (piros / tejfehér / zöld)

  • Dupla tokmány lábkapcsoló
