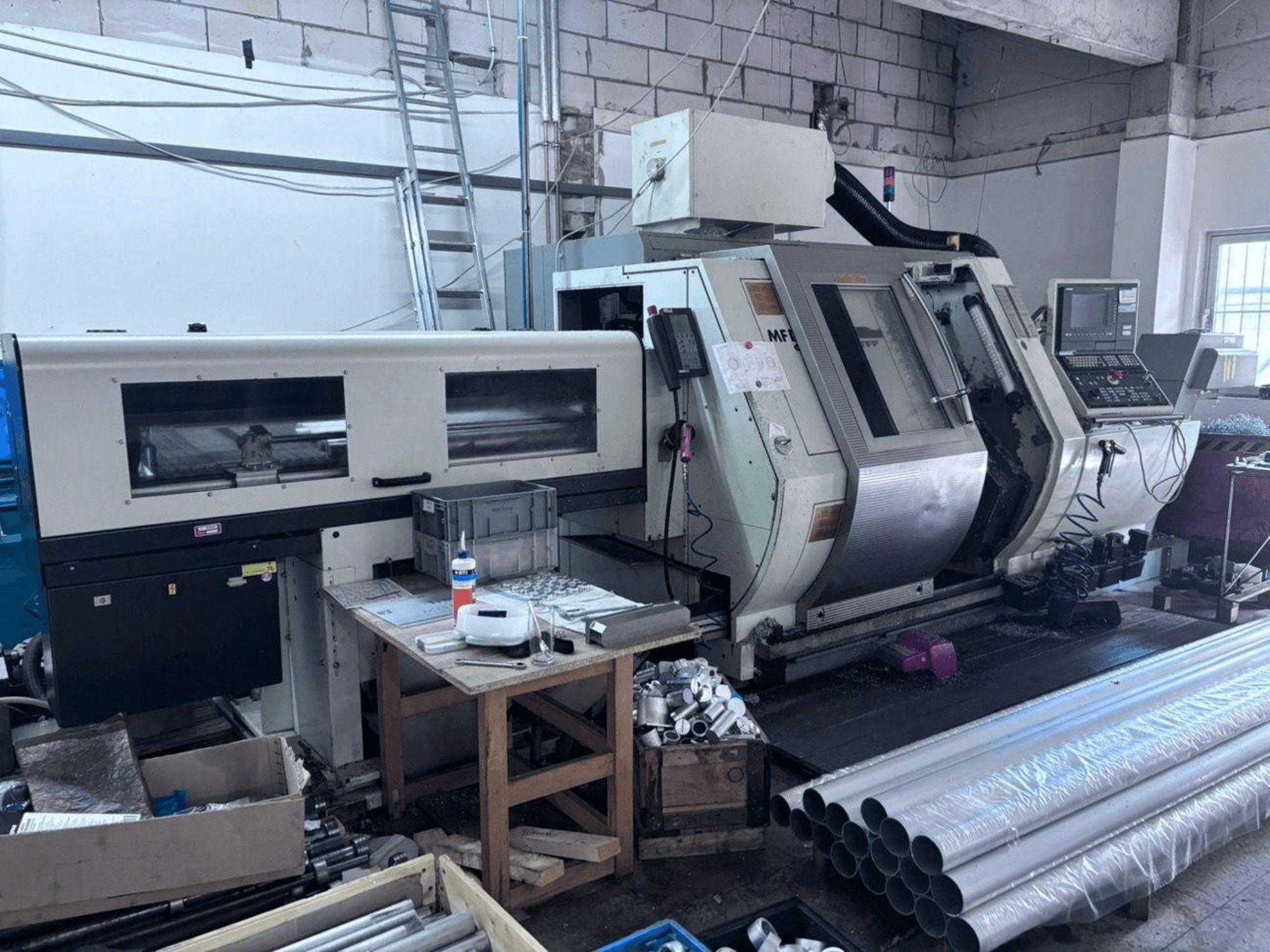

Gildemeister - MF twin 65DE-TUR-GIL-2001-00007

MŰSZAKI ADATOK:

- Ágy kialakítása: 45°-os ferde ágy, görgős vezetőpályák

- Forgatási átmérő: 240 mm

- Normál esztergálási átmérő: 200 mm

- Orsótávolság: 800 mm

- 1. szán X/Z irányú elmozdulása (keresztirányú/hosszirányú): 190 / 555 mm

- 2. csúszka X/Z irányú elmozdulása (keresztirányú/hosszirányú): 190 / 555 mm

- 1. csúszka Y-tengelyes elmozdulása: 40 mm

- 2. orsó hosszirányú elmozdulása: 600 mm

- 1. főorsó (bal oldali):

- Tokmányátmérő: 200 mm

- Maximális rúdátmérő: 65 mm

- Orsófej lapos karimája: 170 h5

- Orsófurat: 79 mm

- Húzócső belső átmérője: 66 mm

- Első csapágy átmérője: 120 mm

- Hajtómű teljesítménye (40/100% ED): 28 / 21 kW

- Fordulatszám-tartomány: 25–5000 fordulat/perc (min⁻¹)

- Térdsebesség: 850 fordulat/perc (min⁻¹)

- Maximális nyomaték (40/100% ED): 320 / 240 Nm

- Hajtás típusa: AC / 1 (ISM)

- C-tengely gyorsmozgás: 250 fordulat/perc (min⁻¹)

- C-tengely tartási nyomaték: 200 Nm

- C-tengely indexelési pontosság: 0,025°

- Ellenorsó / 2. főorsó (jobb oldali):

- Tokmányátmérő: 200 mm

- Maximális rúdátmérő: 42 mm

- Orsófej lapos karimája: 140 h5

- Orsófurat: 56 mm

- Húzócső belső átmérője: 44 mm

- Első csapágy átmérője: 90 mm

- Hajtómű teljesítménye (40/100% ED): 18 / 14 kW

- Fordulatszám-tartomány: 31–6300 ford./perc (min⁻¹)

- Térdsebesség: 1000 fordulat/perc (min⁻¹)

- Maximális nyomaték (40/100% ED): 130 / 173 Nm

- Hajtás típusa: AC / 1 (ISM)

- C-tengely gyorsmozgás: 250 fordulat/perc (min⁻¹)

- C-tengely tartási nyomaték: 120 Nm

- C-tengely indexelési pontossága: 0,025°

- 1. csúszka (felső):

- Gyorsmozgás X/Z: 20 / 30 m/min (Y-tengely nélkül) vagy 20 / 7,5 / 30 m/min (X/Y/Z Y-tengellyel)

- Előtolási erő X/Z: 4 / 7 kN

- Pálya felbontás: 0,001 mm

- Golyósorsó menetemelkedés x átmérő: 12x28 / 15x32 mm (Y-tengely nélkül) vagy 12x28 / 5x32 / 15x32 mm (Y-tengellyel)

- 2. csúszka (alsó):

- Gyorsmozgás X/Z: 20 / 30 m/perc

- Előtolási erő X/Z: 4 / 7 daN (kN)

- Pálya felbontás: 0,001 mm

- Golyósorsó menetemelkedés x átmérő: 12x28 / 15x32 mm

- 3. csúszka (2. orsó Z-irányú mozgása):

- Gyorsmozgás A: 30 m/perc

- Előtolási erő A: 7 kN

- Pálya felbontás A: 0,001 mm

- Golyósorsó menetemelkedés x átmérő: 15x32 mm

- Szerszámtárcsák (felső és alsó):

- Szerszámállások száma: 2 x 12

- Szerszámszár átmérője (DIN 69880 / VDI): 30 mm

- Meghajtott szerszámállások: 2 x 12

- Meghajtott szerszám teljesítménye (40/100% ED): 5 kW

- Meghajtott szerszámok maximális nyomatéka (40/100% ED): 16 Nm

- Meghajtott szerszámok fordulatszám-tartománya: 40–4000 fordulat/perc (min⁻¹)

- Elektromos adatok:

- Feszültség: 400 V (háromfázisú, 50 Hz)

- Csatlakoztatott terhelés: 65 kVA

- Névleges áram: 95 A

- Biztosíték: 100 A

- Segédfeszültségek: 230 V / 24 V=

- Hidraulikus rendszer:

- Tartály űrtartalma: kb. 25 L

- Szivattyú teljesítménye: 2,2 kW

- Maximális rendszernyomás: 80 bar

- Szorítószerkezet nyomása: 80 bar

- Hűtőrendszer és szűrés:

- Tartály űrtartalma: 200 l

- Szivattyú teljesítménye: 1,65 kW

- Áramlási mennyiség 6 bar nyomáson: 50 l/perc

- Szalag-/papírszűrő egységgel felszerelve

- A gép méretei és tömege:

- Teljes hossz (forgácsszállítóval): 4770 mm

- Teljes mélység (elektromos szekrénnyel): 2220 mm

- Teljes magasság (elektromos szekrénnyel együtt): 1950 mm
