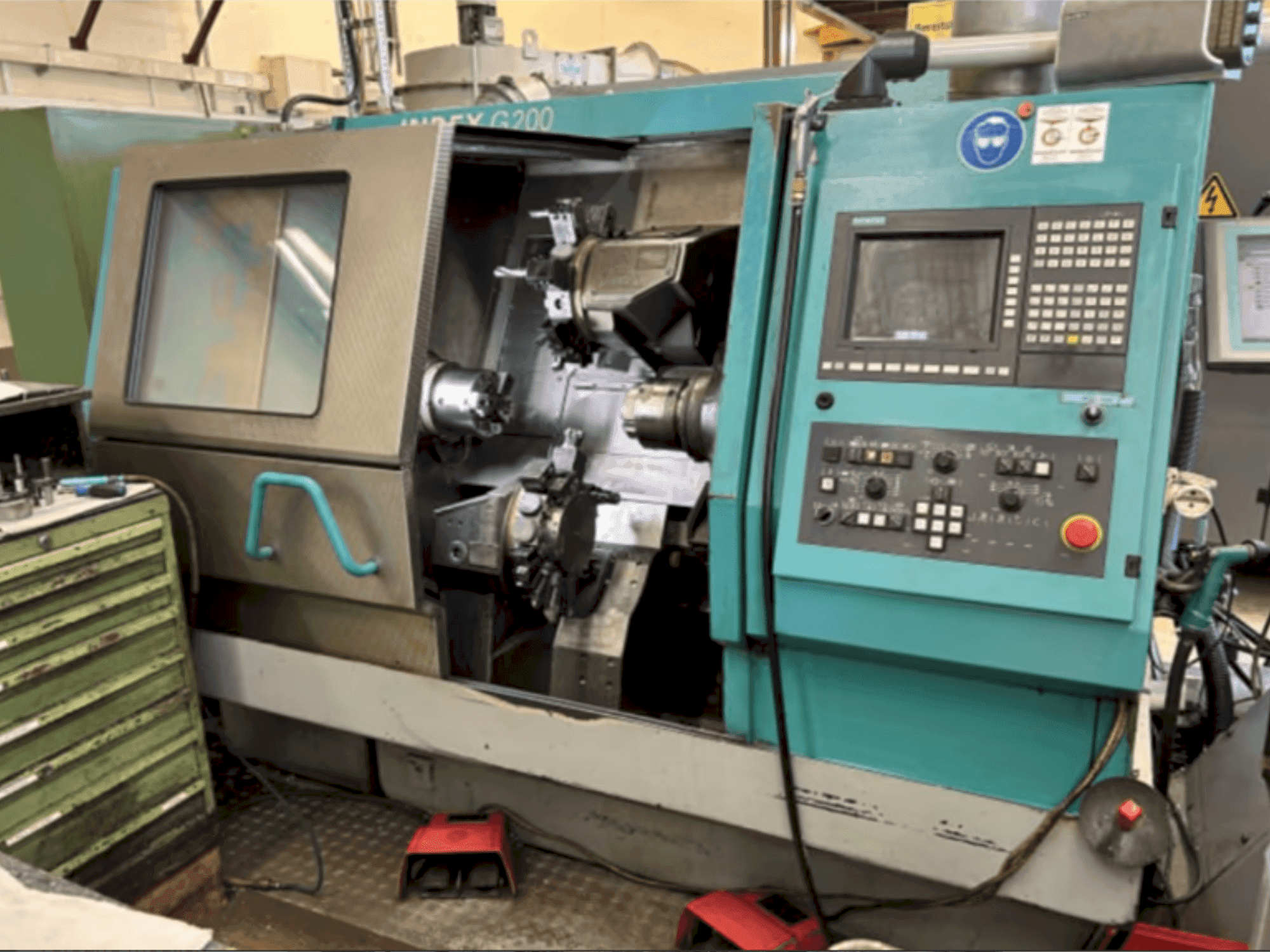

Index - G200 CDE-TUR-IND-2000-00003

Kiegészítő berendezések

• Szinkronberendezés ellenorsós megmunkáláshoz

• 3 szerszámtartó szinkronorsóhoz (hátsó megmunkálás)

• Kiegészítő maróorsó

• Menetmaró és poligon esztergáló berendezés

• Fogó nélküli szerszámváltó (6 szerszám, HKS-50 B, KM40)

• Munkadarab-kezelés WHU100

• c-tengellyel

• meghajtott szerszámok nélkül

A gép előnyei

Műszaki gépelőnyök

• Helyigény (anyagvezető nélkül): 3580 x 3108 mm

• Vezérlőegység: felbontás: (bevitel/kimenet/korrekció): 0. 001 mm

• Átfogó mozgástartomány több tengelyes konfigurációval

• Nagy pontosság 0. 001 mm felbontással a numerikus vezérlésben

• Sokoldalú bővítési fokozatok és kiegészítő berendezések a kibővített funkcionalitáshoz

Extra információ

Mozgás Keresztcsúszda 1 (felül) - XYZB tengelyek: X-tengely: Csúszópálya 155 mm, előtolási erő 5000 N, gyorsmozgás 20 m/perc, felbontás 0,0005 mm Y-tengely: Z-tengely: 120 mm csúszdaút, 10000 N előtolóerő, gyorsmozgás 7,5 m/perc, felbontás 0,0005 mm: 30 m/perc, felbontás 0,001 mm B-tengely (forgó): (rögzítéssel), felbontás 0,001° (rögzítéssel), kapcsolási idő 180°-ra: 1 s Keresztcsúszda 2 (alul) - XZ tengelyek: X-tengely: Z-tengely: csúszkaút 105 mm, előtolási erő 5000 N, gyorsjárás 20 m/perc, felbontás 0,0005 mm Z-tengely: Tolópad: 307 mm csúszkaút, előtolási erő 5000 N, gyorsmozgás 30 m/perc, felbontás 0,001 mm Torony Torony jobbra: X-tengely: Z-tengely: X-tengely: csúszópálya 120 mm: Tail Stock Center távolság: 400 mm Nyomóerő (max:) 5500 N Hajtás: Hajtás: 1: Hajtás: Hidraulikus vagy elektromos Média Tápegység: Hidraulikus vagy elektromos 400 V, 50/60 Hz Csatlakoztatott terhelés: Elektromos vagy hidraulikus áram: 400 V, 50/60 Hz: Áramfelvétel: 20-45 kVA: 35-80 A Hidraulikus rendszer: 1,5 m/h: Szállítási sebesség: Töltési kapacitás: 70 liter Hűtő kenőanyag-rendszer: 18 l/perc Rendszernyomás: 90 bar Töltési kapacitás: 70 liter Hűtő kenőanyag-rendszer: (kapcsolható): Folyékony hűtőfolyadék: 20 l/perc 18 bar / 50 l/perc 3 bar / 60 l/perc 5-7 bar nyomáson Töltési mennyiség: 1,5 l/perc 18 bar / 50 l/perc 3 bar / 60 l/perc 5-7 bar nyomáson: Kb. 230 liter forgácsszállító: Csuklós szalag vagy kaparó munkadarabtartó: Főorsó: DB5 belső rögzítés / D140 külső rögzítés, opcionális rövid kúpos ellenorsó: DB5 belső rögzítés / D140 külső rögzítés, opcionális rövid kúpos ellenorsó: D140 külső rögzítés (csak húzófeszítés megengedett a fogókapocs és a tokmány rögzítéséhez) 1. orsó adatai (fő/ellenorsó): (fogazócsapágy befogása): Változatok: 30 mm / 42 mm / 60 mm / 65 mm Orsó Ø az elülső csapágyban: 30 mm / 42 mm / 60 mm / 65 mm: 75 mm (30 mm hézaggal) / 85 mm (42 mm) / 100 mm (60+65 mm) Sebesség (max.): 1: (30 mm) / 6300 rpm (42 mm) / 5000 rpm (60 mm) Orsó orr: ISO 702/1 (4. vagy 5. méret) forgácsátmérő (munkadarab Ø): 110-130 mm (30 mm) / 140-160 mm (42 mm) / 165 mm (60 mm) Nyomaték (Md max. 100%): 33-62 Nm (30 mm) / 35-95 Nm (42 mm) Teljesítmény (P max. 100%): 7-13 kW (30 mm) / 7,5-20 kW (42 mm)
