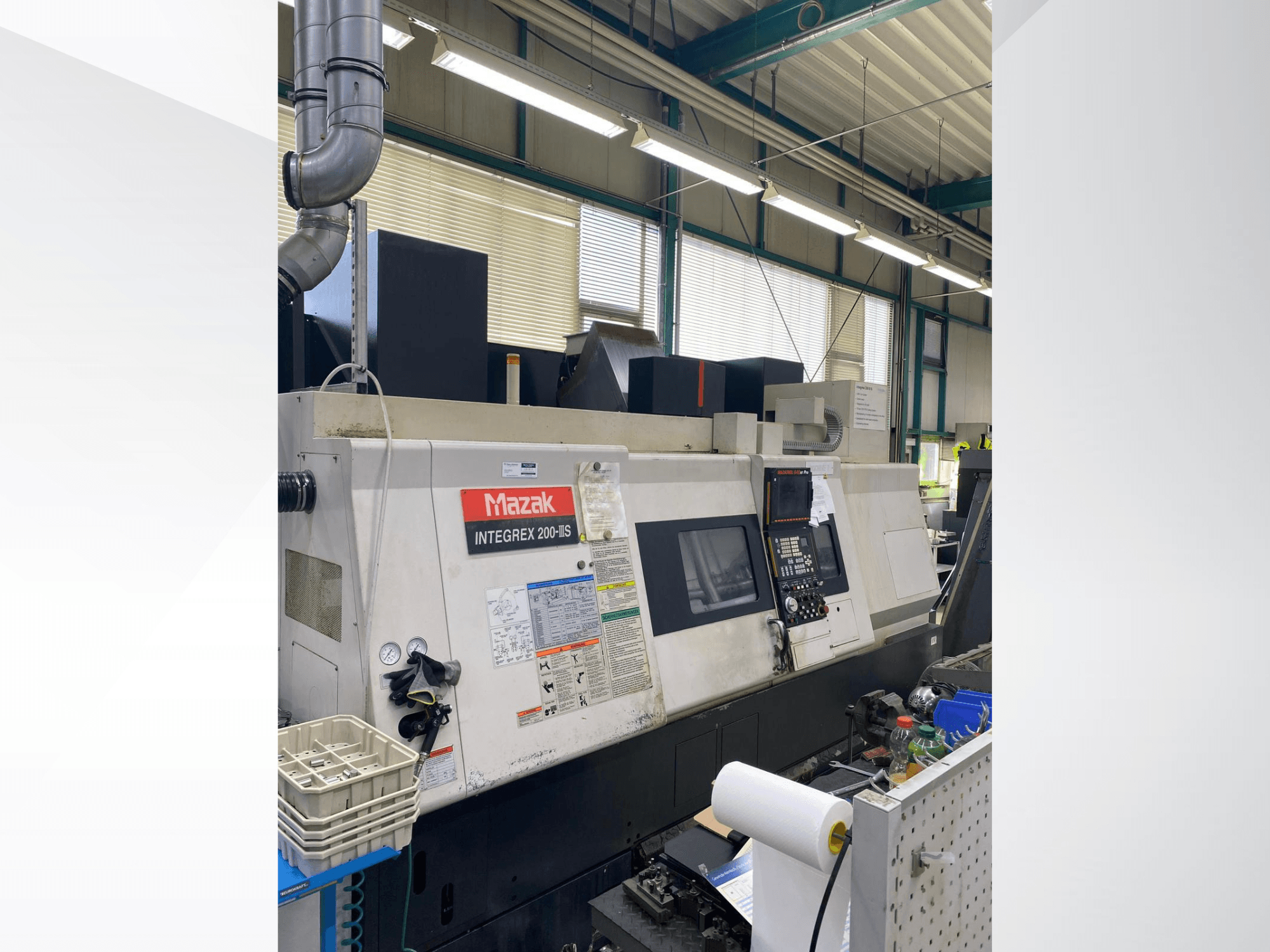

Mazak - INTEGREX 200 III SDE-TUR-MAZ-2004-00002

- Maximális esztergálási átmérő: 660 mm

- Maximális esztergálási átmérő: 660 mm

- Maximális esztergálási átmérő a csúszkán: 500–660 mm

- Maximális rúdmegmunkálási átmérő: 51 mm

- Maximális munkadarab-súly (tokmánnyal együtt) – tokmányos munkadarab: 100 kg

- Maximális munkadarab-súly (tokmánnyal együtt) – tengelyes munkadarab: 150 kg

- Főorsó fordulatszám-tartomány (fokozatmentes): 35 – 5 000 ford./perc

- Főorsó hajtóteljesítmény (30 perces névleges / 100%-os folyamatos üzem): 22 kW / 15 kW

- Főorsó maximális nyomatéka: 349 Nm

- Főorsó orr: A2-6"

- Főorsó furatátmérő: 76 mm

- Főorsó tokmányátmérő: 210 mm

- Főorsó indexelése (C-tengely): 0,0001°

- Második orsó hajtóteljesítmény (30 perces névleges / 100%-os folyamatos üzem): 18,5 kW / 15 kW

- Második orsó fordulatszám-tartománya: 35–5 000 ford./perc

- Második orsó maximális nyomatéka: 326 Nm

- Második orsó indexelése (C-tengely): 0,0001°

- A második orsó tokmányának átmérője: 210 mm

- Szerszámtárcsa kialakítása: Egyorsós szerszámtárcsa rögzített vagy meghajtott szerszámokhoz

- Meghajtott szerszámok (IPM motor) hajtóteljesítménye (20% ED): 15 kW

- Meghajtott szerszámok maximális nyomatéka: 120 Nm

- Meghajtott szerszámok fordulatszám-tartománya: 15–12 000 ford./perc

- Szerszámkúpos csatlakozás: MAZAK KM 63 gyorscserélő rendszer (álló szerszámokhoz)

- Szerszámtár típusa: Dobos típus

- Szerszámtár kapacitása: 80 hely (álló és hajtott szerszámokhoz)

- Szerszám súlya: max. 10 kg

- Szerszámátmérő: max. 90 mm

- Szerszámátmérő (szabad szomszédos helyekkel): max. 125 mm

- Szerszámhossz: max. 300 mm

- Szerszámcsere-idő (szerszámról szerszámra, 1. lépés): kb. 1,3 s

- Y-tengely mozgástartománya: +/- 80 mm

- W-tengely elmozdulása: 1050 mm

- B-tengely forgási tartománya: -30° és +195° között

- Gyorshaladási sebesség X-tengely: 38 m/perc

- Gyorsmozgási sebesség Y-tengelyen: 26 m/perc

- Gyorsmozgási sebesség Z-tengely: 38 m/perc

- W-tengely gyorsmozgási sebessége: 30 m/perc

- C-tengely gyorsmozgási sebessége: 400 fordulat/perc

- Előtolási tartomány X-tengely: 0 – 8 000 mm/perc

- Elmozdulási tartomány Z-tengely: 0 – 8 000 mm/perc

- Y-tengely előtolási tartománya: 0 – 8 000 mm/perc

- Hűtőfolyadék-tartály űrtartalma: 220 l

- Szivattyú teljesítménye: kb. 20 l/min

- Szivattyú nyomása: kb. 5 bar

- Szivattyú teljesítménye: 635 W

- Csatlakoztatott terhelés: 61,4 kVA

- Üzemi feszültség: 400 V / 50 Hz

- Pneumatikus nyomás: 5 bar, 500 l/min

- Összes üzemóra: 3 520 óra (2026.05.04-én rögzítve)

- Automatikus feldolgozási idő: 1 581 óra

- Automatikus vágási idő: 1 267 óra

- Tiszta vágási idő: 905 óra

- Üzemidő: 615 óra

- Szabványos tartozékok / kiegészítő felszerelés:

- B-tengely (0,0001° pozicionáló tengely)

- C-tengely (0,0001°)

- Y-tengely

- A második orsó orientációja

- Fő- és második orsó szinkronizálása

- Hidraulikus 3-pofás tokmány, átmérő 210 mm, KITAGAWA B-208 típus, 1 készlet puha pofával (főorsó)

- Hidraulikus 3-fogós tokmány, átmérő 210 mm, KITAGAWA B-208 típus, 1 készlet puha fogóval (második orsó)

- Kettős lábkapcsoló a fő- és a második orsó befogóinak kinyitásához/bezárásához

- A fő- és a második orsó tokmányállapotának (nyitott/zárt) visszajelzése

- Légfúvó berendezés a befogón (második orsó)

- Szerszámbeállító (Tool Eye)

- Első ajtó reteszelése

- Teljes hűtőfolyadék-rendszer

- Hűtőfolyadék- és forgácsvédő a teljesen zárt munkaterületen keresztül

- Munkaterület-megvilágítás

- Forgácsszállító rendszer (látható a Mayfran ConSep egység)
