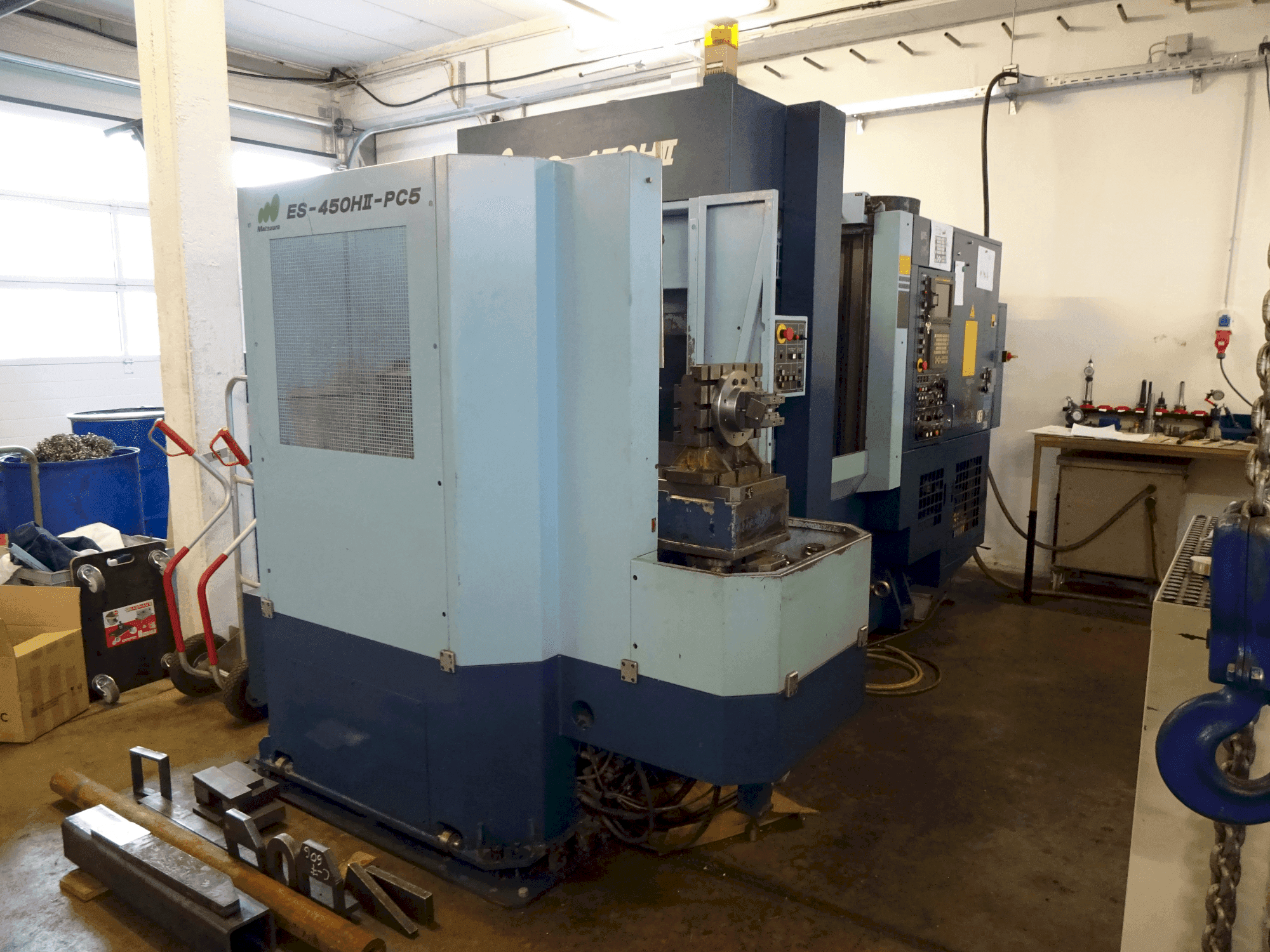

Matsuura - ES-450HII PC5DE-MIL-MAT-1999-00001

A gép előnyei

A gép műszaki előnyei

• Asztalfelület magassága (a padlótól): 1000mm

Extra információ

Elmozdulások: X tengely (oszlop jobbra/balra): 450mm (250 a bal oldalon, 200 a jobb oldalon) Y tengely (orsófej fel/le): 400mm Z tengely (raklap előre/hátra): 400mm (+250 raklap csere esetén) Munkadarab Távolság a raklap felső felülete között 0 ~ orsó közepe 8 mm távolság 8 orsó csúszkák: 120~520mm Raklap: Munkaterület: 300 x 300mm Maximális tehersúly: 200kg Felületi menetes furat (méret x mennyiség): M12 x P1,75 x 32mm Asztal Asztal indexelési szöge: 1 fok Asztal indexelési sebessége: 1,5 mp/90°, 1lamp8k3: 90 mp/90°, 1lamp8. Orsó Orsócsapágy azonosító: Ø70mm Maximális orsónyomaték: 105/1000 minˉ1 Nm Szerszám szorítóereje: 8,2 kN Orsó tájolása: Szabványos (elektromos) Orsó légfúvás: Normál előtolás Vágási fékezett (X/Y/Z): 1-1500 folyamatos 0:1-1500 0 ~ 4000 mm/perc Legkisebb teljesítménynövekmény: 0,001 mm Automatikus szerszámváltó Húzócsap típusa: JIS B 6339 húzócsap 40P Szerszámtárolás: 30 db Szerszám kiválasztásának módja: Címkód és véletlenszerű kiválasztás kétirányú tárforgatás. (T4) Szerszámcsere idő (szerszámtól szerszámig): 1,5 mp (kevesebb, mint 6 kg), 2,0 mp (több, mint 6 kg) Szerszámcsere idő (forgácstól forgácsig): 3,2 mp Szerszámcserép osztás: 95,25 mm Automatikus raklapváltó Raklapok száma: 2 Raklapcsere rendszer: Forgóasztalos módszer: Raklapcsere-módszer Raklapcsere ideje: 8 mp. Raklap befogó erő: 41,5 kN Raklap súly/db: 40 kg Raklap mérete: 300 x 300 mm Maximális tehersúly: 200 kg Motorok Orsómotor: Alpha T8/1500 AC 11,0/7,5 kW (30 perc/folyamatos sebesség) Előtoló motorok: 2 α30 AC02 modell 4,4kW Y Tengely: α 22/2000-es modell fékkel AC 4,4kW Z Tengely: α 22/3000 modell AC 4,4kW Hidraulikus motor: AC 1,5kW Kenőmotor: AC 0,02kW Hűtőfolyadék motor Teljesítmény: AC 0,02kW Teljesítmény: AC 0,4 KVA Levegőforrás: 0,54~0,93 MPa Levegőkapacitás: 400 L/perc Hidraulikus tartály űrtartalma: 15L Kenőtartály űrtartalma: 2,7L Hűtőfolyadék tartály térfogata: 200L Szabványos tartozékok Szerszámház védő (felső fedéllel) Forgácsáramlás Szinkroncsap Orsó olajhűtő Orsó túlterhelés elleni védelem Előtolás (ellentengely) Fények (fény) Orsón keresztül hűtőfolyadék Orsó szonda interfész (nincs szonda) Filtermist Swarf szállítószalag kézikönyvek
