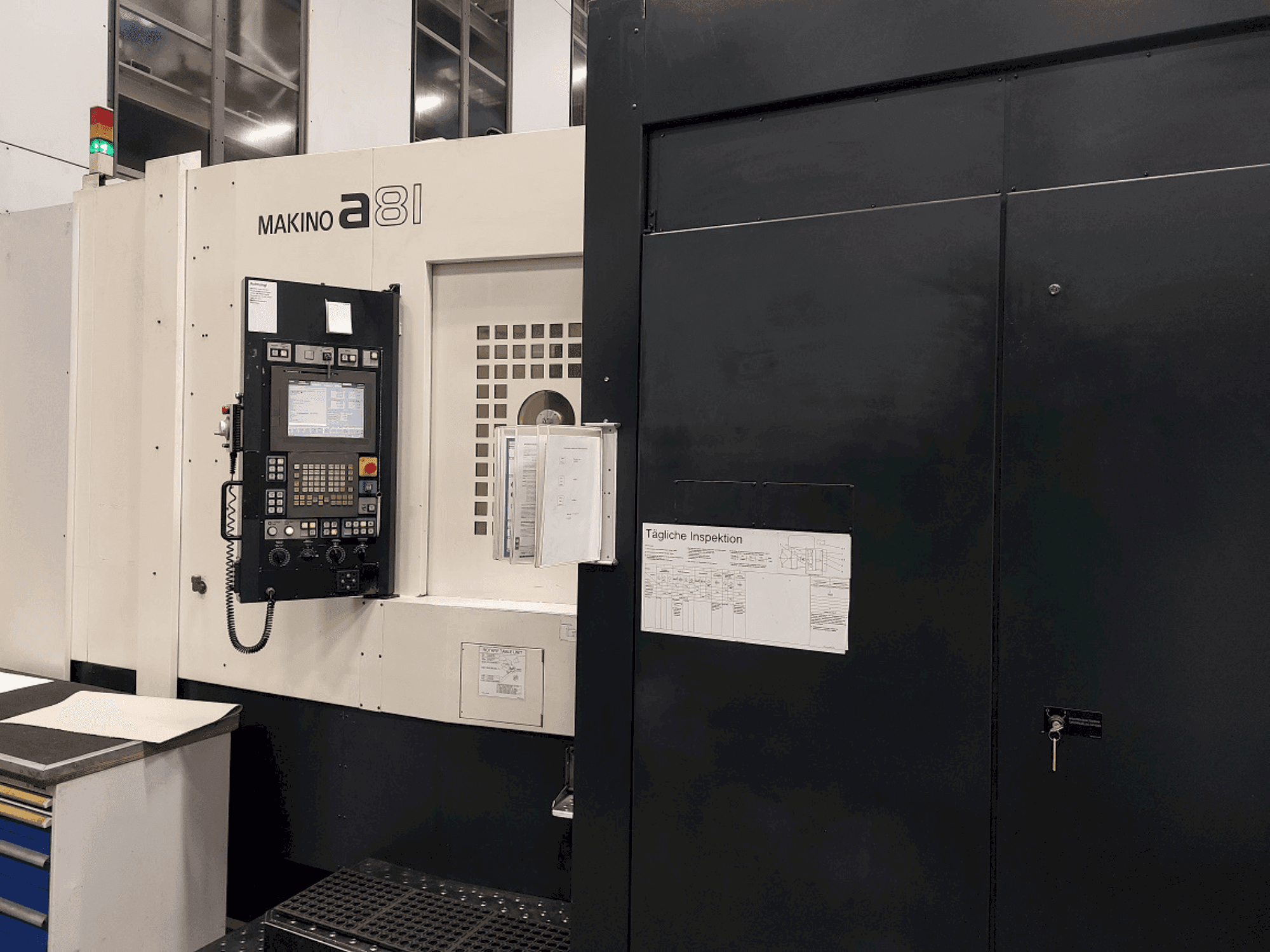

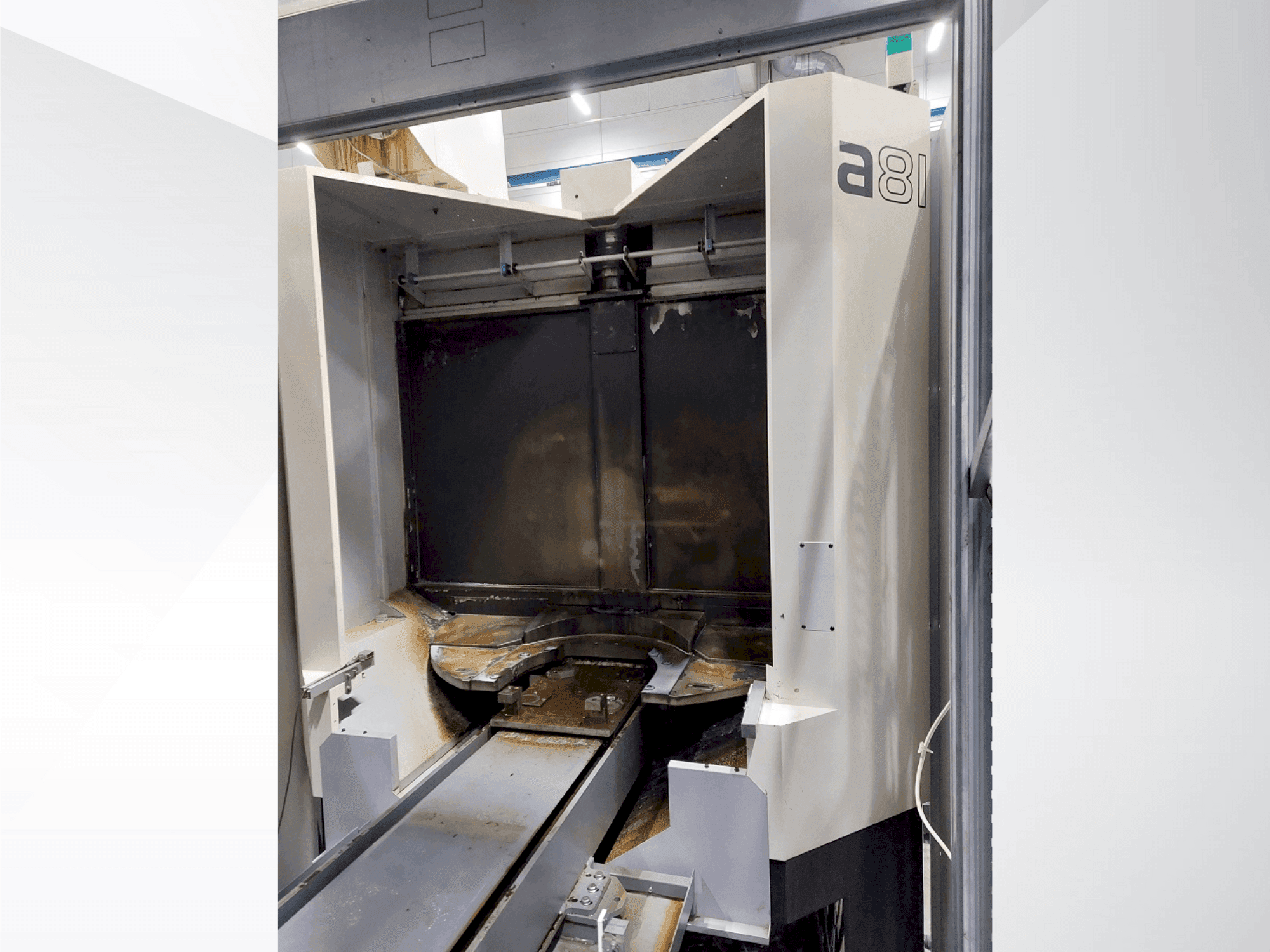

Makino - a81DE-MIL-MAK-2008-00002

Kiegészítő berendezések

• Orsóhűtés

• Tartályrendszer Knoll kompakt szalagszűrővel, 3200 literes

• Hűtőfolyadék-ellátás az orsón keresztül

• Olajpára elszívás

• Kaparószalag-szállítószalag

• Átalakító készlet önálló működéshez (jelenleg rendszergépként használják)

A gép előnyei

A gép műszaki előnyei

• Az oszlop keresztirányú mozgása (x-tengely): 900 mm

• Az orsóegység magasságállítása (y-tengely): 800 mm

• Az asztal hosszirányú mozgása (z-tengely): 1020 mm

• Munkaterületen megengedett elfordulási átmérő: 1000 mm

• Max. Forgási magasság a raklap felületétől: 1300 mm

• Raklapméret: 630 x 630 mm

• Raklap - nc - forgóasztal 4. nc tengellyel

• Beviteli felbontás: 0. 001°

• Pozicionálási pontosság: ± 3 ívmásodperc

• Szerszámtároló tár 242 tárolóhellyel

• Világítás és szűrés:

  • Világítás: Tároló világítás (utólagosan felszerelve).

  • Szivattyú és durva szűrés az ágy és a munkaterület átmosásához.

  • 100 µm-es szűrőszövet.

• Hűtőrendszerek:

  • Belső hűtés az orsón keresztül (IKZ).

  • Nyomásfokozatok 50 barig.

  • 40 µm-es kettős kapcsolású szűrő.

  • Külső hűtőszivattyúhoz előkészített szerelés.

• Szoftver és vezérlés:

  • Fanuc Macro B.

  • HD-Skip funkció.

Opcionális

• Tárolás és raklapok:

  • Két raklapot tartalmaz.

  • Szerszámtartó kapacitás: 241 darab.

Extra információ

Áramellátás 400 V, 3 fázisú váltakozó áram, 50 Hz Teljesítmény: 72 kVA Vezérlőrendszer Opciók 48 nulla ponthoz és Custom Macro B Szerszám élettartam-ellenőrzés Szerszámtörés-érzékelés Adaptív előtolásvezérlés Sűrített levegő az orsón keresztül Knoll kompakt szalagszűrő, 3200 liter Mágneses szeparátor Kettős kapcsolású szűrő IKZ-hoz Hűtőfolyadék-ellátás az orsón keresztül Sűrített levegő az orsón keresztül Olajpára-elvezetés Kaparószalag-szállító vezérlőrendszer: Makino Pro5 Opciók 48 nullpontra és egyéni Makro B szerszám élettartam-ellenőrzés Szerszámtörés-érzékelés (a főművel párhuzamosan) Adaptív előtolásvezérlés Átalakító készlet önálló működéshez (jelenleg rendszergépként (FFS/FMS)) Raklapváltó 2 raklap váltakozó ciklusban történő elhelyezésével a munkaterületen kívül elhelyezett állomásra A raklettartó forgatható, 90°-os indexálással, a 0-pozíció elektronikusan felügyelt kódolás automatikus programhíváshoz a raklap behelyezésekor A raklettároló állomást védőszerkezettel és elektromos reteszeléssel biztosítják
