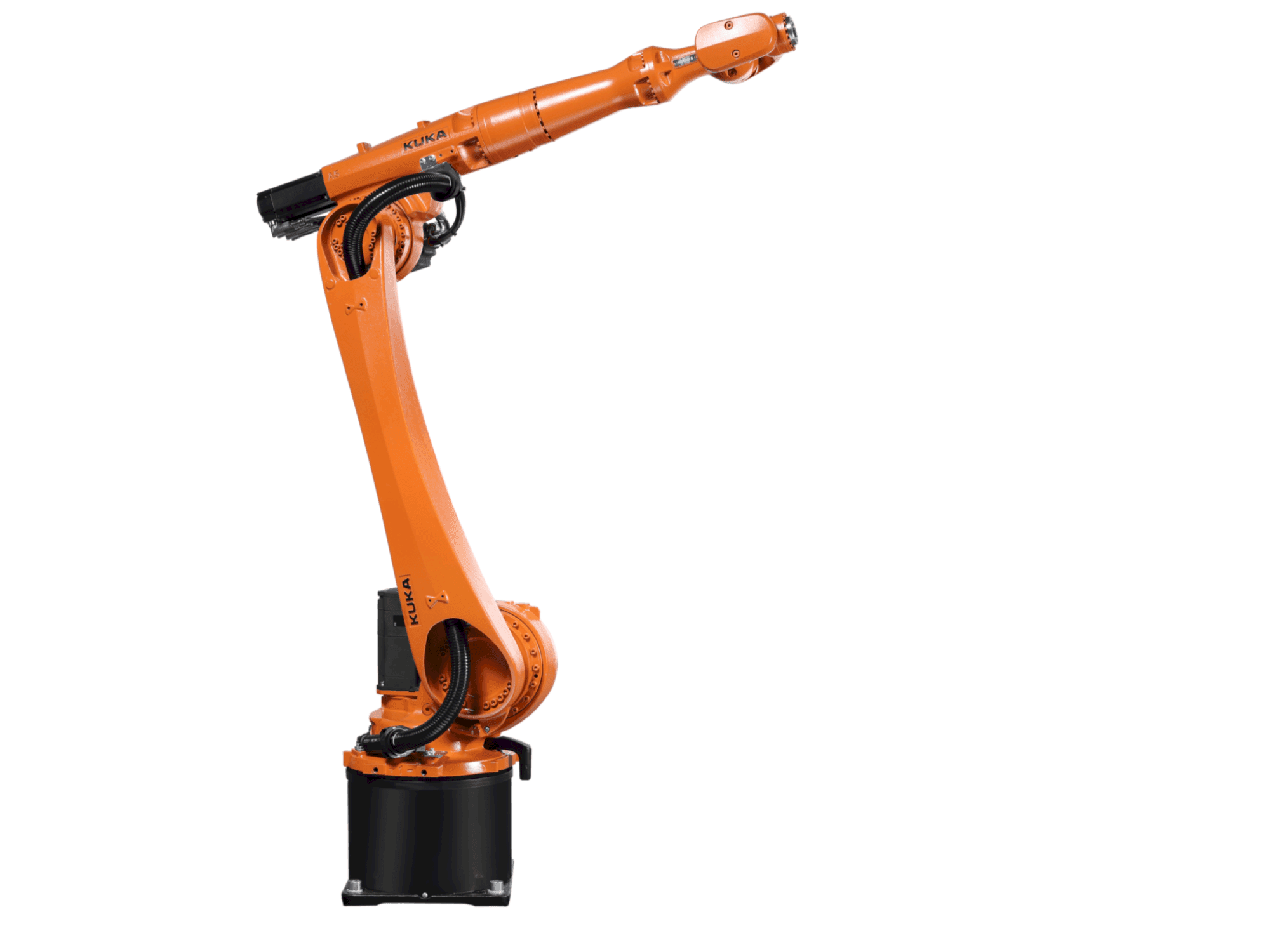

KUKA - KP2 HV 2600 HWDE-WEL-KUK-2023-00001

Kiegészítő felszerelés

• Alkatrésztartó (bölcső) a forgó billenőasztal és az ellencsapágy között. H = 4250 mm x 1000 mm. 16 mm-es furatok a megadottak szerint.
• Csatlakozás az előlapokhoz szabványos Bräuer fúrási mintával (a beépítési magasságot továbbra is be kell állítani a lehető legnagyobb fordulási sugár biztosítása érdekében).
• Az alkatrésztartót gyors cserére tervezték. (Brauer szabvány)

A gép előnyei

A gép műszaki előnyei

• Forgó-billenő modul (maximális terhelés 2600 kg)
• Szerelési pozíció (összeszerelés) sín: kl4000
• Hofmann blauf. Forgómodul ellencsapággyal
• Kp2-hv 2600 hw forgó/billentő modul ellencsapággyal robotrendszerhez // kp2-hv 2600 hw forgó-billentő modul, szabadon programozható, maximális terhelés 2600 kg, maximális nyomaték 3900 nm, maximális billenőnyomaték 9250 nm, maximális forgástengely sebesség 50°/s, maximális billenőtengely sebesség 25°/s
• Esztergálási átmérő = 1200 mm
• Krc4 szabványos vezérlőszekrény
• Tervezési szolgáltatások szerelvényekhez, megfogókhoz, pozicionálókhoz vagy egyedi tartozékokhoz
• Zárt kábelcsatornák a rendszeren belüli, padlóra/alaplemezre történő telepítéshez, vagy nyitott kábeltálcákként a védőkerítés fölé történő telepítéshez
• Cda elrendezési terv

Extra információ

A gép teljesen új és kicsomagolt. A rendszerintegrátor építette, de soha nem szállították le. Ellencsapágy a KP2 forgó-billenő modulhoz. Ellencsapágy a KP2 11/26 forgó-billenő modulhoz. Ez lehetővé teszi a KP2 szegnyereg-esztergaberendezésként való használatát is. Az ellencsapágy az alaphoz (Demmler) van csavarozva, és a Demmler lemezen 100 mm-es lépésekben állítható. Átmérő = 28 mm. Esztergálási átmérő = 1200 mm. Munkaterület felmérése -Csatlakozási terv -Projektütemezések -Összeszerelési tervek Átalakítás és konfiguráció A rendszer átalakítása és konfigurálása 3D CAD modellből Cenit szimulációs modellé. Elektromos és pneumatikus összekapcsolás
