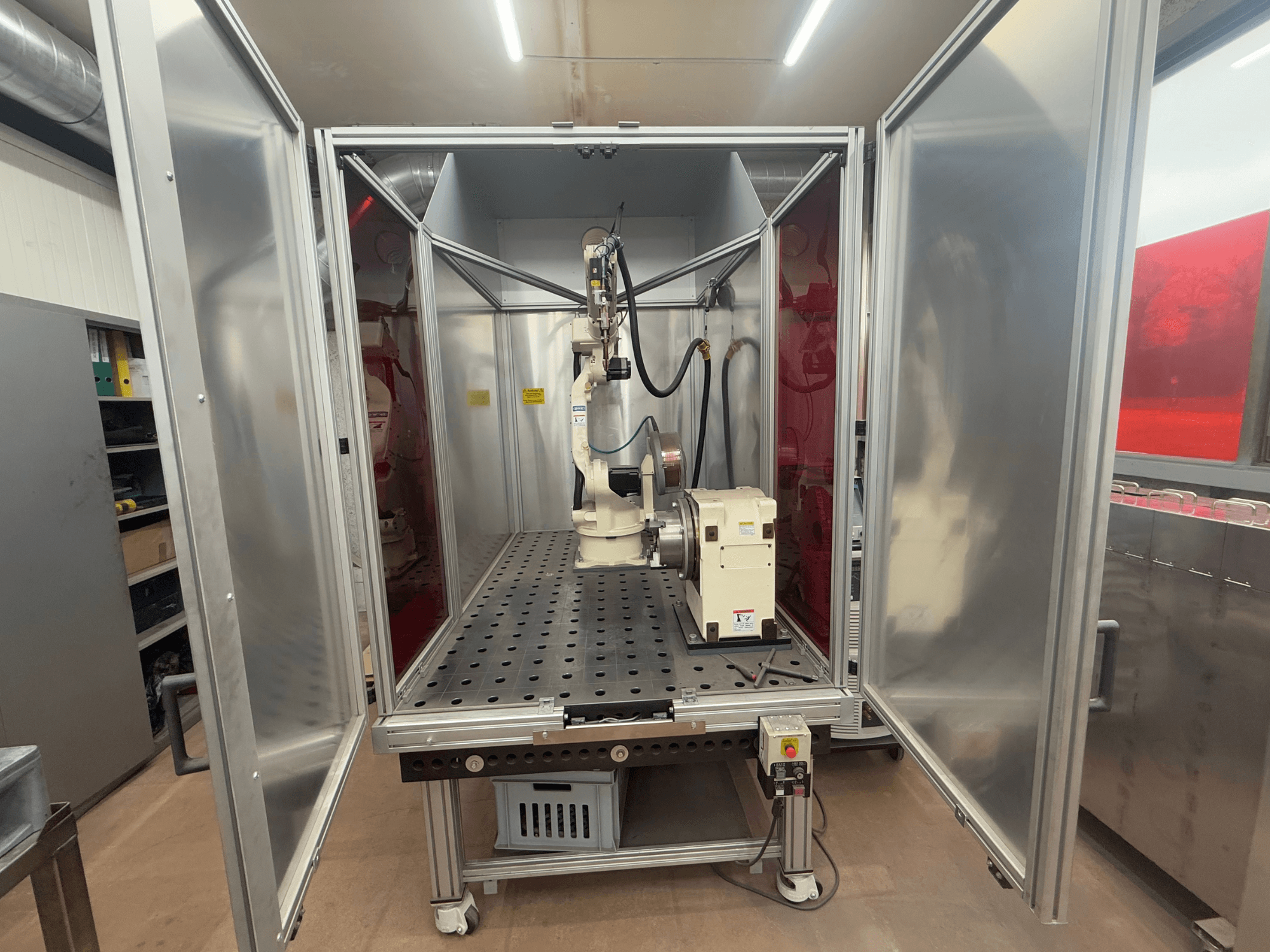

OTC Daihen - EASY ARC V02.04CH-WEL-OTC-2019-00001

- Rendszertípus: (EasyArc)

- Robot kinematika: 6 tengelyes függőleges csuklós robot

- Robot hasznos terhelése: (Max. felső karterhelés: 10 kg)

- Robot munkatartománya (P-pont): mm

- Robot ismételhetőség: ±0,08 mm (útvonal), ±0,2 mm (pont)

- Robotmeghajtó rendszer: AC szervomotor

- Robot súlya: 145 kg

- Hegesztő áramforrás modell: OTC Daihen Welbee Inverter P400 (MIG/MAG, gázhűtéses)

- Hálózati feszültség: 3 x 400 V / 50 Hz (+/- 15%)

- Erőforrás névleges bemeneti teljesítménye: 18,2 kVA

- Hegesztési áramtartomány: 30 - 400 A

- Hegesztési feszültségtartomány: 12 - 34 V

- Teljesítményforrás üzemi ciklusa: 30 %-nál 400 A

- Robotvezérlő: OTC Daihen FD11 (Modell: EAFDB6-S000, Névleges bemenet: Fázisok: 3,1 kVA, Fázisok: 3,1 kVA 3, Voltage: 400 V, Freq: 50/60 Hz, Mass: 60 kg)

- Biztonsági burkolat: Könnyű védőház elektromos biztonsági reteszelő kapcsolókkal ellátott beállítási és rakodóajtókkal.

- Hegesztőasztal: Beépített lyukmintás hegesztőlemez asztal, rögzítőelemekhez előkészítve (méretek: 1,5 m): szélesség: ~2 200 mm x 1 100 mm mélység, tömeg: ~600 kg, terhelhetőség: ~1 000 kg)

- Asztal mobilitása: Forgatható vezetőgörgőkkel és rögzítőfékkel felszerelt lábak

- Vízszintes forgó pozicionáló: 250 kg, forgási sebesség 26°/s, forgatónyomaték 205 Nm, ismétlési pontosság ±0,1 mm, súly 110 kg, központi furat a peremlemezben a közeg átvezetéséhez.

- Környezeti feltételek: 0-45 °C, páratartalom 20-80% (nem kondenzáló)

- max. 100 üzemóra

- 1 elektronikus tengely meghibásodott és javításra szorul.
