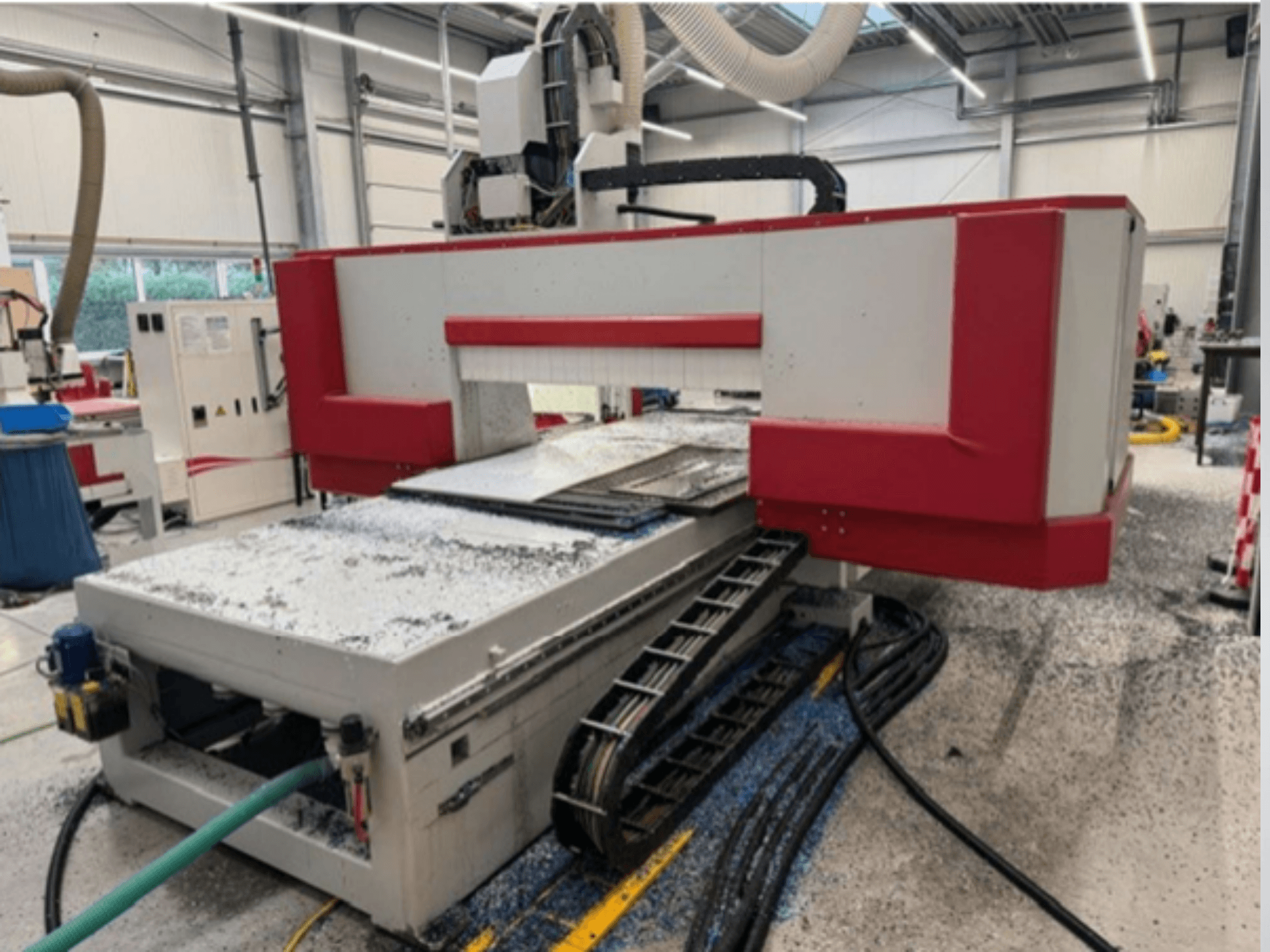

COSMEC - Conquest 515 5-AXIX-500DE-CNC-COS-2020-00001

Maximális haladási sebesség X-tengely: 60 m/min

Max. haladási sebesség Y-tengely: 60 m/min

Maximális haladási sebesség Z-tengely: 24 m/min

Vektorsebesség: 80 m/min

5 tengelyes villásfej Z 700:

Maximális forgási sebesség: 750°/2 mp

C-tengelyes forgás: +/- 360°

Forgótengely: +/- 110°

Megmunkálási terület: 4210 x 1605 mm (megnövelt munkaterület)

Max. munkadarab magasság: 500 mm

Comec által tervezett munkaasztal: Rácsméret 50 x 50 mm, két munkaterületre osztva.

18 kW-os főorsó, folyadékhűtés, HSK 63 F szerszámtartó

Orsó fordulatszáma: 500 - 24000 rpm

2

• x szerszámcserélő:

• Integrált 12 állomásos szerszámcserélő HSK 63 F szerszámfelülethez

• Max. szerszámátmérő 150 mm, ha a szomszédos állomás szabadon van

• Max. szerszámátmérő 120 mm, ha a szomszédos állomás foglalt

• Max. szerszámsúly: 6 kg

• A szerszám és a tartó maximális súlya: 40 kg

• Szerszámhossz-mérés: A szerszám hosszának automatikus mérésére szolgáló állomás

Sűrített levegőellátás: 7 bar

Elszívási kapacitás: 2200 m³/h

Elszívási sebesség: min. 28 m/s

Szívócsatlakozás: Ø 160 mm

Szoftver legújabb verziója: 5 tengelyes szimultán megmunkáló szoftver karbantartási szerződéssel

Vákuumrendszer: Vákuumrendszer inga megmunkáláshoz, állandó szívóteljesítménnyel mindkét munkaterületen

Vákuumszivattyú: 250/300 m³/h (50/60 Hz), teljesítmény: 5,5 kW

Porvédett vezérlőszekrény: Tartalmaz légkondicionáló egységet, mobil vezérlőpanelt

A műszaki adatok és leírások csak tájékoztató jellegűek és nem kötelező érvényűek.
