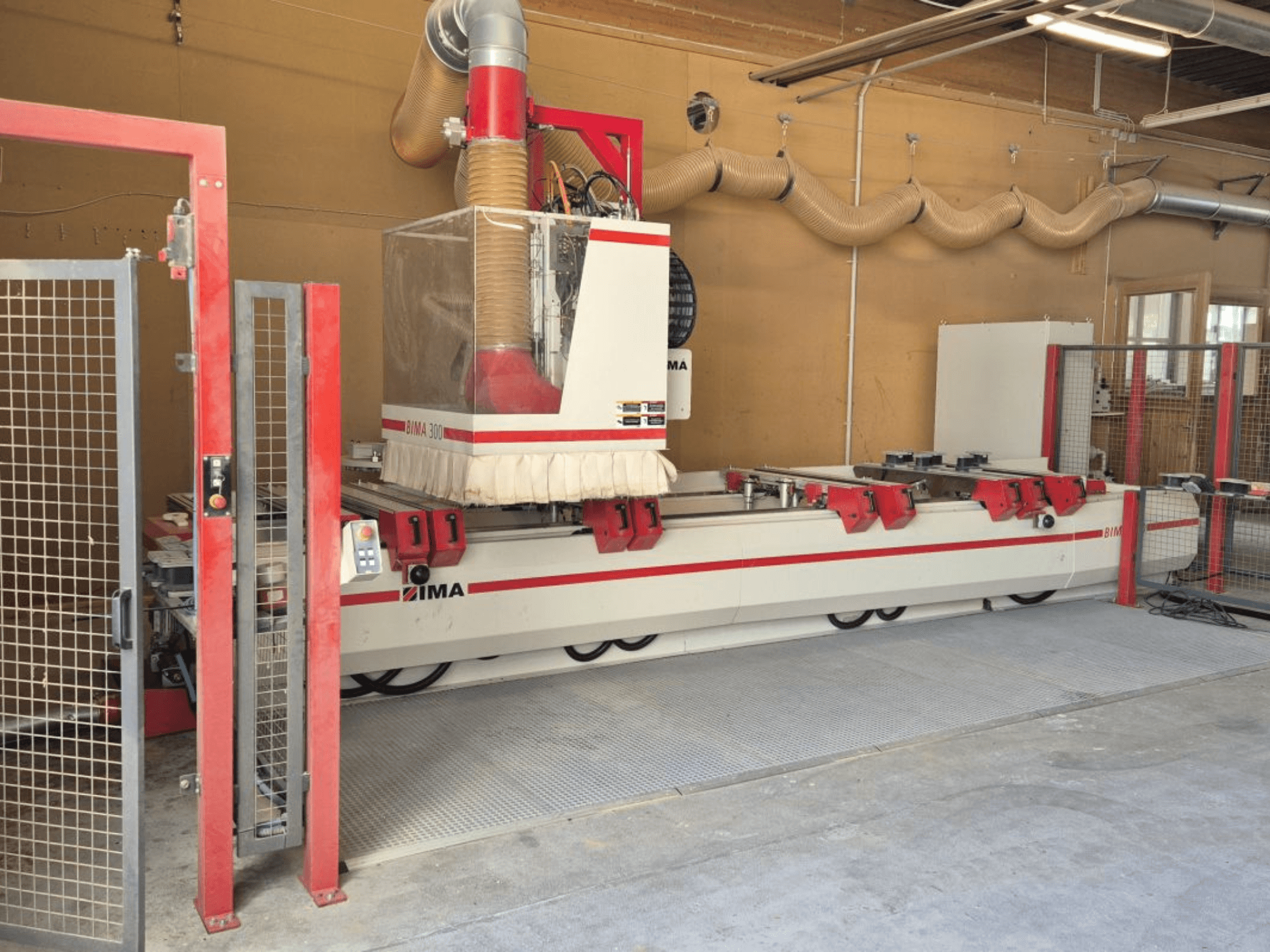

IMA - BIMA/300/125/530DE-CNC-IMA-2012-00001

Munkatartomány

• Y (főorsó + szerszám Ø20 mm): 1400 mm

• Y (fúróegység, minden függőleges fúró): 890 mm

• Egyállomásos megmunkálás: X = 2 × 2550 mm; X középső hézag = 200 mm

• Indexelőasztalos megmunkálás: X = 2 × 2250 mm; szabad tér középen = 800 mm

Szerszámtároló

• Automatikus szerszám-/adapterváltó, revolveres típus, 18 nyílással

• Tartószerkezetre szerelve, X irányban mozog

Vezetés és kenés

• Előfeszített, felületkezelt precíziós görgős vezetők minden tengelyen

• Kézi központi kenés a főtengely lineáris vezetőihez és a Z-tengely golyóscsigához

Vákuum/feszítés és asztal

• 1 vákuumszivattyú, 90 m³/h

• Konzolasztal 2 fix jobb és 2 fix bal oldali munkadarabmegállóval (X-irányban) az Y mozgáshoz

• 10 támasztókar, X-ben fokozatmentesen állítható, mindegyik hátsó megállóval

• Minden megálló programvezérelt

• Szívólemezek szabadalmaztatott 2-körös szorítórendszerrel (tömlőmentes)

• 8 sima támasztósín, automatikusan leereszthető

• 2 gombnyomásos gomb a rögzítéshez/kioldáshoz

Orsó és megmunkálóegységek

• Főorsó: 10,0 kW (S6), 7,5 kW (S1); HSK F63 (Ø38 mm, DIN 69893 szerint); 0-24.000 fordulat/perc, programozható

• Központi integrált CNC tengely: 360°-os forgás az adapteregységekhez, nyomatéktámasz a főorsón, pneumatikus interfész

• Fúrás/hornyolás: Függőleges fúróegység l14 6 vízszintes orsóval; vízszintes egységek egyenként 2 kivezetéssel

• Csatlakoztatott horonfűrészegység, 0°/90°-os elfordítással

Vezérlés és szoftver

• ICOS CNC vezérlés: PC-alapú, Windows felhasználói felület, az összes szervo tengely pályavezérlése, munkalisták/megrendelések feldolgozása, IMA biztonsági mentés és helyreállítás két merevlemezen, UPS.

• IMAWOP szoftver: Dialogos programozás, 3D nézet és alapvető szimuláció a munkadarabról, szívókupakokról, konzolokról, szerszámokról és adapterekről.

Kiegészítő berendezések

• Kiegészítő 2. vákuumszivattyú, 90 m³/h

• Kiegészítő középső ütközősor a munkadarabok centrírozásához

• forgácsszállító szalag
