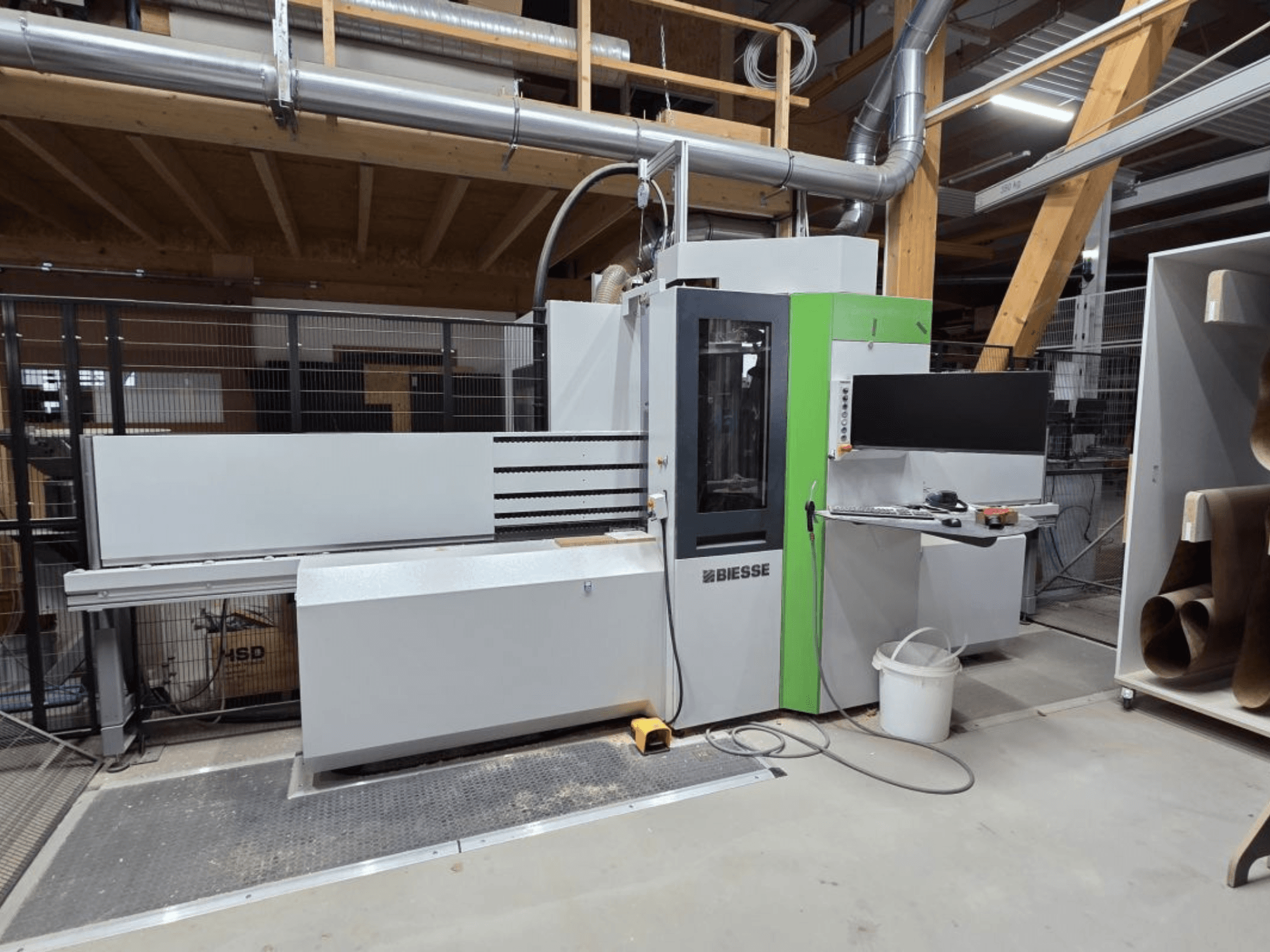

BIESSE - Brema EKO 2.2DE-CNC-BIE-2022-00001

Használt függőleges CNC megmunkáló központ

Márka: Biesse

Típus: Brema EKO 2.2

Gyártási év: 2022

Műszaki adatok

Munkaterület

X = 3 200 mm

Y = 1 250 mm

Munkadarab méretei

Hossz (X): 200–3 200 mm

Szélesség (Y): 35–1 250 mm

Vastagság (Z): 8–60 mm

A munkadarab maximális tömege: 50 kg

A munkadarab referenciarendszere

A munkadarabot a gép asztalára szerelt rögzített referenciaütköző segítségével előzetesen pozicionálják hosszirányban (X-tengely) a gép bal oldalán található betöltőterületen.

Munkadarab-pozicionáló egység

A munkadarab X-tengely mentén történő pozicionálását két szorítófogó végzi, amelyek a megmunkálás során biztonságosan rögzítik a munkadarabot. A mozgatást két, egymástól függetlenül vezérelt szervomotor végzi.

A munkadarab támasztófelülete

A munkadarab támasztófelülete, ahol a megmunkáló egységek találhatók, gumibevonatú görgők sorozatából áll, amelyek meghatározzák a munkadarab referenciáját a Z-tengely mentén.

A megmunkáló egységek ellenkező oldalán egy nyomórendszer biztosítja a munkadarab optimális rögzítését a megmunkálási folyamat során.

Transzformátor és elektromos csatlakozás 380–415 V (±10%), 50/60 Hz tápfeszültséghez

Légkondicionáló egység az elektromos vezérlőszekrényhez

bSolid vezérlőrendszer

HP-készlet a munkadarab-befogó markolók nagy sebességű mozgatásához

A szervomotorokból és precíziós bolygóműves hajtásokból álló kombinált rendszer akár 110 m/perc pozicionálási sebességet tesz lehetővé gyors gyorsulási jellemzőkkel.

Lábpedál a rögzítőfogók kinyitásához/bezárásához

BH28 fúrófej egyenként választható orsókkal

- 17 függőleges orsó (7 az X-tengelyen, 10 az Y-tengelyen)

- 5 vízszintes orsó (3 az X-tengelyen, 2 az Y-tengelyen)

- 1 hornyoló fűrészegység rögzített vágási irányú az X-tengelyen

11 kW-os elektromotoros orsó HSK-F szerszámcsatlakozóval és C-tengelyes nyomatékkal

- 11 kW, 24 000 fordulat/perc (S1 folyamatos üzemmód)

- 6 000–24 000 fordulat/perc, NC-n keresztül programozható

HSK-F63 szögfűrész-egység

- Maximális fordulatszám: 8 400 fordulat/perc

Fúró- és maróegység felső és alsó élekhez / Végfúró- és maróegység

- Maximális fordulatszám: 9 000 fordulat/perc

- ER20 szorítóhüvelyes szerszámtartó

8 pozíciós szerszámcserélő - Tárcsás szerszámtár

„Érzékeny felületek” készlet a munkadarabok szállításához

Lézeres eszköz a QR-kódok kézi leolvasásához

SOPHIA – IoT-kapcsolat

Dugóbehelyező egység Ø8 × 40 mm-es dugókhoz ragasztóbefecskendezéssel

Barcode2HOPS változókkal

MultiPost frissítés

POST elem-felosztó

NC-HOPS 7.0

Megjegyzés:

A műszaki adatok és leírások az akkori megrendelés-visszaigazolás másolatai. Az információk kizárólag tájékoztató jellegűek és nem kötelező érvényűek.
