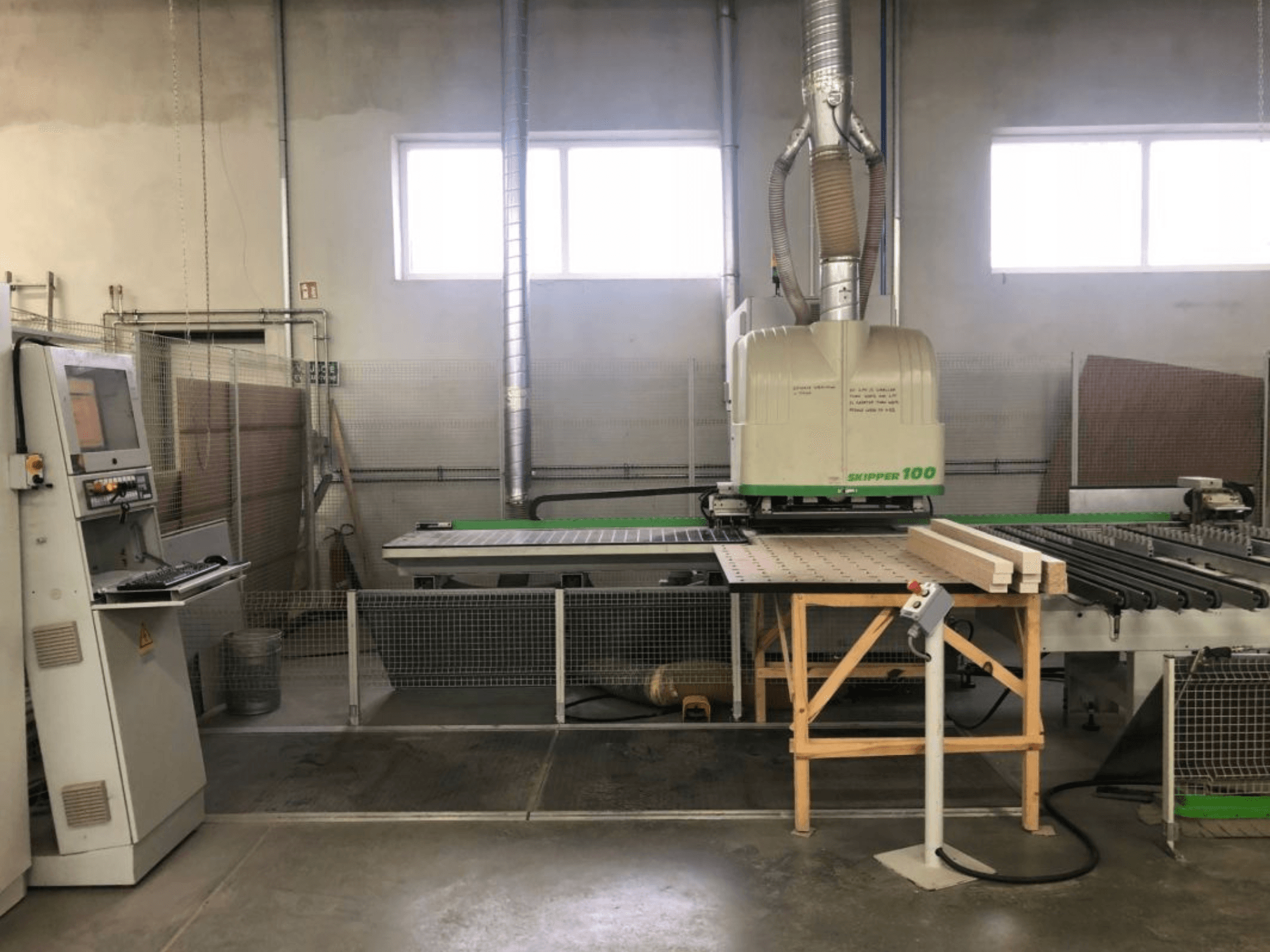

BIESSE - SKIPPER 100PL-CNC-BIE-2009-00002

• Munkadarab-kapacitás

  • Hossz: 90 – 3 000 mm

  • Szélesség: 70 – 1 000 mm

  • Vastagság: 8 – 60 mm

• Munkatartományok

  • X-tengely

    • Függőleges fúrás: 0 – 3 000 mm

    • Vízszintes fúrás (X és Y): 0 – 3 000 mm

    • Folyamatos marás: 0 – 2 500 mm

    • Részleges marás: 0 – 3 000 mm

    • Folyamatos hornyolás fűrésszel (X irány): 0 – 2 500 mm

    • Részleges hornyolás fűrésszel (X irány): 0 – 3 000 mm

  • Y-tengely

    • Függőleges fúrás: 0 – 1 000 mm

    • Függőleges fúrás 32 mm-es rendszerrel: 32 – 1 000 mm

    • Vízszintes fúrás X irányban: 0 – 1 000 mm

    • Vízszintes fúrás Y irányban: 90 – 1 000 mm

    • Marás: 0 – 950 mm

    • Hornyolás fűrésszel (X irányban): 112 – 1 000 mm

  • Z-tengely

    • Anyagvastagság: 0 – 60 mm

• A gép felépítése és jellemzői

  • 78 független fúróorsó két tükörképszerű megmunkáló egységben:

    • 39 orsó a felső egységben

    • 39 orsó az alsó egységben

  • Megmunkáló egységenként:

    • 29 függőleges fúróorsó (19 az X tengely mentén, 10 az Y tengely mentén, 32 mm-es távolság)

    • 8 vízszintes fúróorsó az X tengely mentén (4 kettős kimenettel)

    • 2 független vízszintes fúróorsó az X tengely mentén

    • 2 független vízszintes fúróorsó az Y tengelyen

    • 3,5 kW-os HSK elektromotoros orsó, 6 000 – 18 000 fordulat/perc

  • Felső és alsó munkapadok (nyomóasztalok)

  • Felső és alsó megmunkáló egységek

  • Elektronikus vastagságszabályozás

  • Központi automatikus kenés

  • PC-alapú CNC-vezérlés (Windows XP 600, Soft CN szoftverrel)

  • Biztonsági rendszer

Kiegészítő felszerelés

• Görgős betöltő asztal

• Jobb oldali szalagos kirakó szállítószalag
