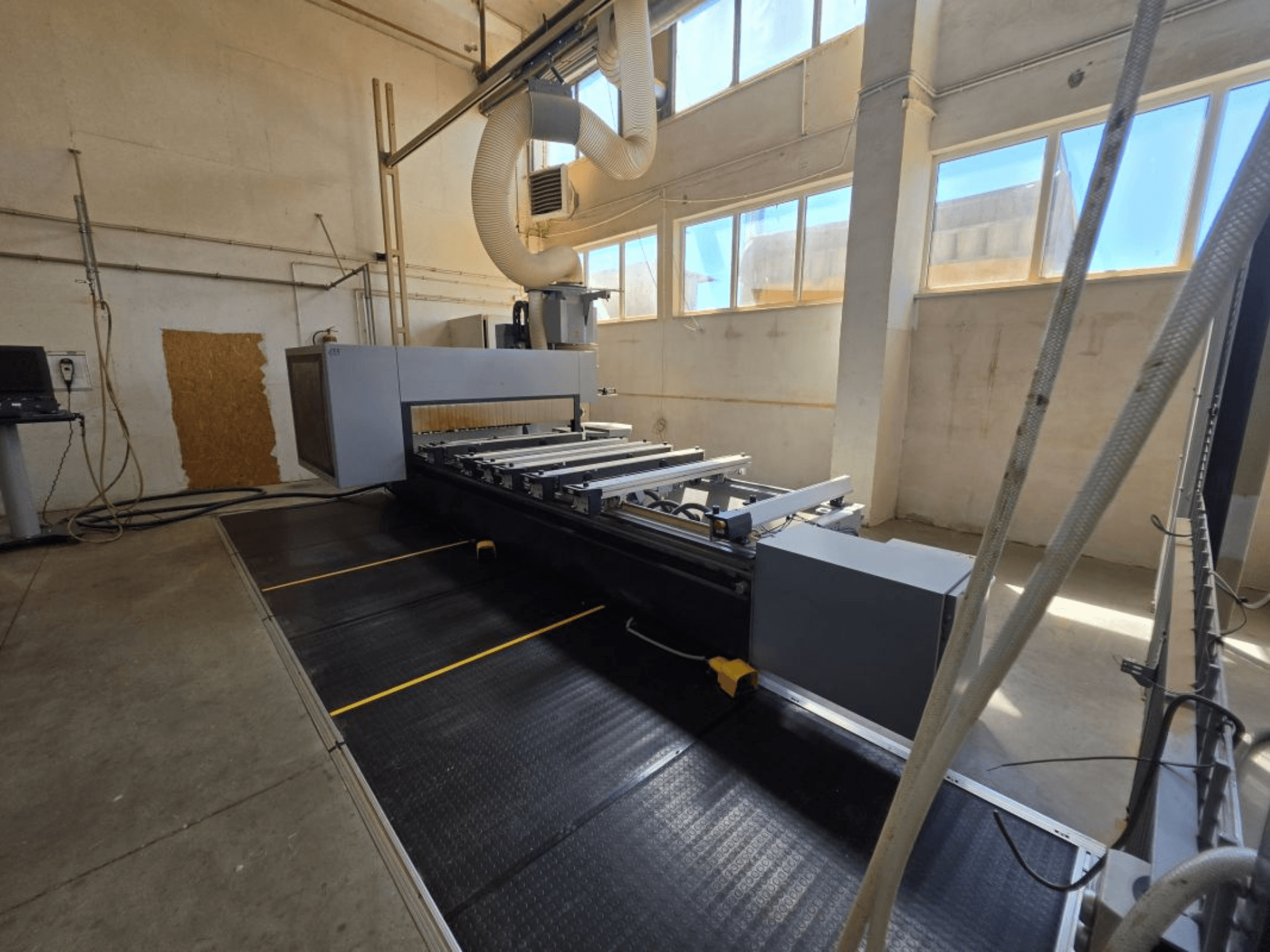

FORMAT4 - PROFIT H350 16.30PL-CNC-FOR-2017-00002

• Munkaidő: 9,370 h

• Felépítés: kettős meghajtású mozgó portál

• Energia/elektromosság: 3x400 V, 50-60 Hz

• CNC-szoftver: WoodFlash suite (vezérlőpanel, szerszámadatbázis, programszerkesztő, 2D szimulátor, 3D előnézet, DXF import, CAD funkciók, parametrikus/abszolút/inkrementális programozás, zsebmarás, gravírozás, sorrendoptimalizálás, virtuális síkok, alprogramok).

• Vezérlők és kezelőfelület:

  • CNC-panel a teljes gépvezérléshez

  • Mobil kezelői terminál 24" LED monitorral, billentyűzettel/egérrel, USB-vel

  • Kézi előtolásvezérlés (előtolás felülbírálás, E-stop, kézi előtolás)

• Munkaterület és mozgások:

  • Munkaterület: X 3000 mm, Y 1550 mm

  • Z szabad magasság: 150 mm

• Főorsó (5 tengely):

  • 5 tengelyes elektroorsó kardáncsuklóval, folyadékhűtés, kerámia csapágyak, R/L forgás

  • Teljesítmény 12 kW (S6), 1000-24 000 fordulat/perc

  • Szerszámtartó HSK F63

  • Max. szerszámsúly 6 kg; max. fűrészlap Ø 350 mm

  • Integrált aggregátortartó; elektromosan vezérelt elszívóháztető

• Tengely és mozgásrendszer:

  • Kettős meghajtású portál

  • X: spirális fogasléc és fogaskerék, edzett lineáris vezetők

  • Y: golyóscsavar, edzett lineáris vezetők

  • Z: golyóscsavar, edzett lineáris vezetők

  • Automatikus központi kenés

• Szerszámtárolók:

  • Lineáris: 12 pozíció, aggregátumfelvétel; max. szerszám Ø 250 mm, hossza 240 mm

  • Forgó (portálon): 18 pozíció; max. szerszám Ø 250 mm, hossza 280 mm

  • Fűrészlapfelvevő állomás: max. 350 mm-es Ø pengék

• Fúrás és hornyolás:

  • DH18 6H 2S fúrófej:

    • 12 függőleges orsó (7X / 5Y), 6 vízszintes orsó (4X / 2Y)

    • Fúró löket/hosszúság max. 70 mm; szerszámtartó Ø 10 mm; egyedi meghajtás

  • Nútfűrészek: 2 fűrészlap (1X / 1Y), max Ø 120 mm, testvastagság max 5 mm, akár 6000 fordulat/perc

• Vákuum és rögzítés:

  • Konzolasztal 6 konzollal; elöl/hátul programozható megállókkal

  • Vezeték nélküli, kétkörös vákuumrendszer; csészemagasság 100 mm

  • Pneumatikus konzolrögzítés; 4 mozgatható oldalsó megálló; kiegészítő támasztókarok

  • Vákuumszivattyú teljesítménye: 90 m³/h @50 Hz, 108 m³/h @60 Hz

  • Kiegészítő vákuumfelszerelés: bal/jobb sablonzáró csatlakozások; vezérelt sűrített levegő a vázszorítókhoz; konzolonként független vákuum/levegő vezérlés

• Biztonság:

  • CE biztonsági rendszer, fényfüggöny, vészleállító rendszer

  • Biztonsági kerítés a bal oldalon, ajtóbiztonsági felügyelet

  • Vákuum- és sűrítettlevegő-érzékelők

  • Kiegészítő biztonsági szőnyegrendszer

Kiegészítő berendezések

• Kiegészítő mechanikus A- és C-tengelyes zárrendszer

• Távszerviz csomag interneten keresztül

• Szekrénytest-generátor szoftver (3D szekrénytervezési csomag)

• Szerviz szerszámkészlet

• Dokumentáció: Lengyel kézikönyvek; WoodFlash telepítési kézikönyv

• Kiegészítő támasztókarok a konzolokhoz

• Tartalmazott tartozékok:

  • 11 vákuumcsésze FA 140 × 115 × 100 mm

  • 4 vákuumcsésze FA 125 × 75 × 100 mm

Megjegyzés: A műszaki adatok tájékoztató jellegűek és nem kötelező érvényűek.
