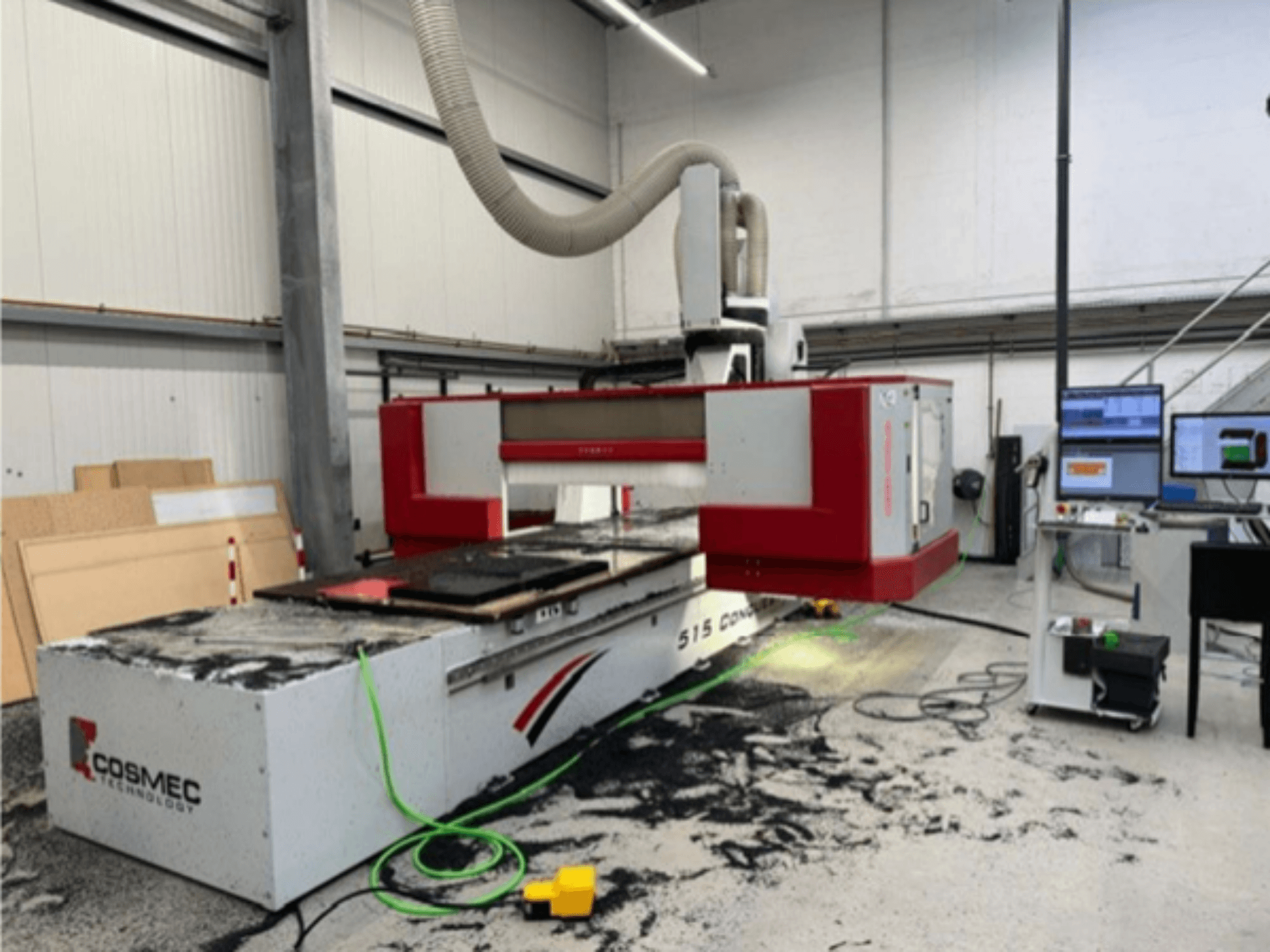

COSMEC - Conquest 515DE-CNC-COS-2021-00001

• Alkalmazások: Masszív fa, faalapú anyagok és különböző műanyagok megmunkálása

• Konfiguráció: Függőleges munkaasztal, kétoldali meghajtású, mozgó portál, folyamatosan interpoláló 5 tengelyes maróorsó.

• Alap/portál: Bordázott hegesztett acélszerkezet a nagy merevség érdekében

• Vezetőrendszer és meghajtások:

  • X/Y tengelyek: Fogasléc és fogaskerék szervohajtásokkal

  • Kettős portál motorizáció az X tengelyen: két szinkronizált szervomotor

  • Z tengely: Golyóscsavar szervohajtással

  • Porvédett lineáris vezetők

• Biztonság: Háromrészes biztonsági szőnyegek az inaktív területen történő rakodáshoz; közlekedő részleges burkolat Lexan védőablakkal

• Központi kenés: Automatikus

• Vákuumrendszer: Inga megmunkáláshoz állandó szívóteljesítménnyel mindkét munkaterületen

• Működés: Kábeles távirányító az alapfunkciókhoz; mobil vezérlőpanel

• Elektromos: Porvédett vezérlőszekrény (CE) IP55 szerint, légkondicionáló egységgel.

• CNC-vezérlés: OSAI nyílt numerikus vezérlés

• 5 tengelyes villás fej Z 700:

  • Kefe nélküli szervohajtások a B és C tengelyeken

  • Maximális forgási sebesség: 750°/2 mp

  • C-tengely forgás: +/- 360°

  • B-tengely (forgó) forgás: +/- 110°

• Műszaki adatok:

  • Vektorsebesség: 80 m/min

  • Maximális munkadarab magasság: 500 mm

  • Megmunkálási terület: 4210 x 1605 mm (megnövelt munkaterület)

• Közművek/követelmények: A gépen használt alkatrészek és alkatrészek: A gépen használt alkatrészek/követelmények:

  • Sűrített levegőellátás: 7 bar

  • Elszívási kapacitás: min. 2200 m3/h; elszívási sebesség min. 28 m/s

  • Szívócsatlakozás: Ø 160 mm

• Munkaasztal (Comec által tervezett):

  • Fenolgyanta rácsos asztal, 50 x 50 mm-es ráccsal.

  • Kompatibilis a Cosmec szívórendszerrel és sablonokkal.

  • Két munkaterületre osztva

  • Menetes furatok a mechanikus rögzítéshez; 3 behúzható ütköző

• Főorsó:

  • 5 tengelyes, folyadékhűtéses, HSK 63 F

  • kerámia csapágyak; CW/CCW forgás

• Elszívó motorháztető: NC-vezérlésű, állítható magasságú

• Szerszámcserélő: 2 integrált 12 állomásos szerszámcserélő HSK 63 F-hez

  • Max. szerszám Ø 150 mm (ha a szomszédos állomás szabad)

  • Max Ø 120 mm-es szerszám (ha a szomszédos állomás foglalt)

  • Max szerszám + tartó súlya: 40 kg

• Szerszámmérés: Szerszámméret: Automatikus szerszámhosszmérő állomás

Kiegészítő felszerelés

• Vákuumszivattyú: 250/300 m³/h (50/60 Hz), 5,5 kW

• Szoftver: Az 5 tengelyes szimultán megmunkáló szoftver legújabb verziója (karbantartási szerződéssel)
