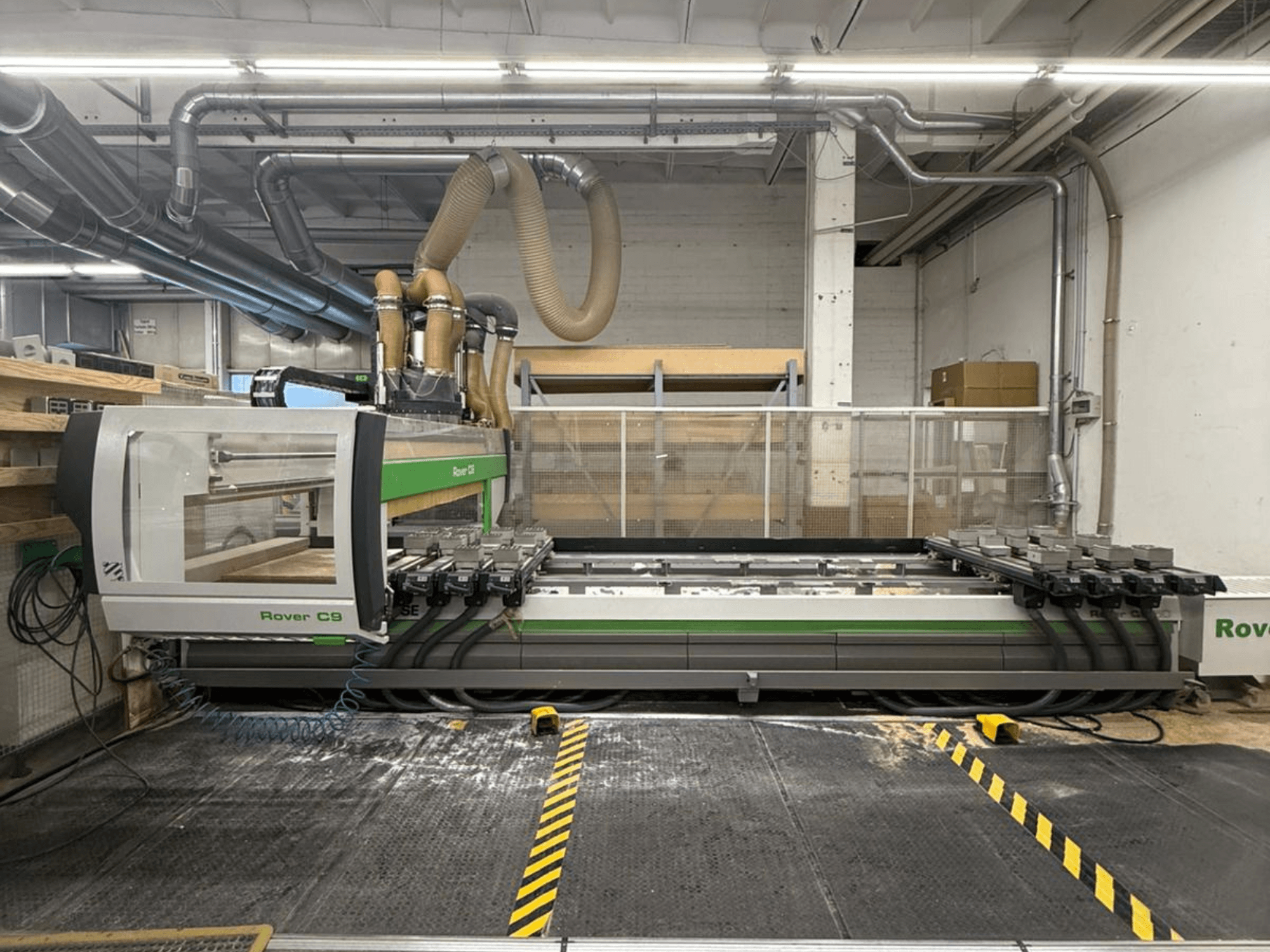

BIESSE - ROVER C9.50DE-CNC-BIE-2007-00002

Munkapad és rögzítés

• 8 db ATS lemeztartó (L = 1525 mm) és 24 db csúszósín

• A lemeztartók és csúszósínek automatikus pozicionálása (EPS X-Y)

• Pneumatikus rögzítőrendszer, X irányban 2 munkaterületre osztva

• 8 hátsó ütköző, 115 mm-es lökethossz

• 8 ütköző, 140 mm-es lökethossz, 1175 mm-en elhelyezve (L = 1280 / 1525 / 1800 mm)

• 8 ütköző, 140 mm-es lökethossz, 770 mm-es elhelyezéssel (L = 1280 / 1525 / 1800 mm)

• 4 oldalsó ütköző, 140 mm-es lökethossz (2 bal + 2 jobb), pneumatikus rendszerrel

• 4 eltávolítható középső ütköző, 140 mm-es lökethossz (2 bal + 2 jobb), pneumatikus rendszerrel

• Érzékelő a leengedett ütközők észleléséhez

• Pneumatikus rendszer a rúdtartók emeléséhez

• 6 emelőrúd-tartó a könnyű betöltéshez (H = 74 mm-es modulok)

Vákuum

• Vákuumrendszer 250 m³/h teljesítményű szivattyúhoz

• 250 m³/h-es forgószárnyas vákuumszivattyú a standard vákuumrendszerhez

Megmunkáló egységek és konfiguráció

• C3-A1 összetétel:

  • Készülék forgácselterelők felszereléséhez pneumatikus vagy induktív érzékelőkkel egy 5 tengelyes megmunkáló egységre

  • Karima az egységek felszereléséhez egy 5 interpolációs tengelyű megmunkáló egységre (az egységek csak akkor használhatók, ha az elektromos orsó függőleges helyzetben van)

• C3-P2 összeállítás:

  • Kiegészítő Z-csúszka hátsó munkadarab-egységekhez, független Z-tengely vezérlésével

  • 16 függőleges és 4 vízszintes fúróorsó Y-irányban

  • 22 pozíciós láncos szerszámváltó (180 mm-es közép-távolság)

  • Vasfogó a forgácselterelőhöz, pneumatikus vagy induktív érzékelővel, a láncos szerszámcserélőben elhelyezve

  • RH forgácselterelő induktív érzékelővel standard elektromos orsóhoz vagy 15 kW-os 5-tengelyes elektromos orsóhoz (forgácselterelő szerelvény szükséges; 5-tengelyes elektromos orsó használata esetén karima szükséges a szerelvények rögzítéséhez; standard elektromos orsó használata esetén C-tengely szükséges)

Rendszerek

• Automatikus kenőrendszer

• Vezérlőegység 5 interpoláló tengellyel

További információ

• további felújított 5-tengelyes főorsó is rendelkezésre áll

• 8 vízszintes fúróorsó, 12 függőleges fúróorsó és hornyoló fűrész üzemképtelen

• Szállítószalag a forgácsok és a hulladékdarabok eltávolításához (forgácsszállító)

• Folyadékhűtő egység folyadékhűtéses rendszerekhez (két elektromos orsót, vagy egy elektromos orsót és egy folyadékhűtéses fúrófejet képes hűteni)

Megjegyzés: A műszaki adatok és leírások az eredeti megrendelés-visszaigazolásból származnak, és kizárólag tájékoztató jellegűek; nem kötelező érvényűek.
