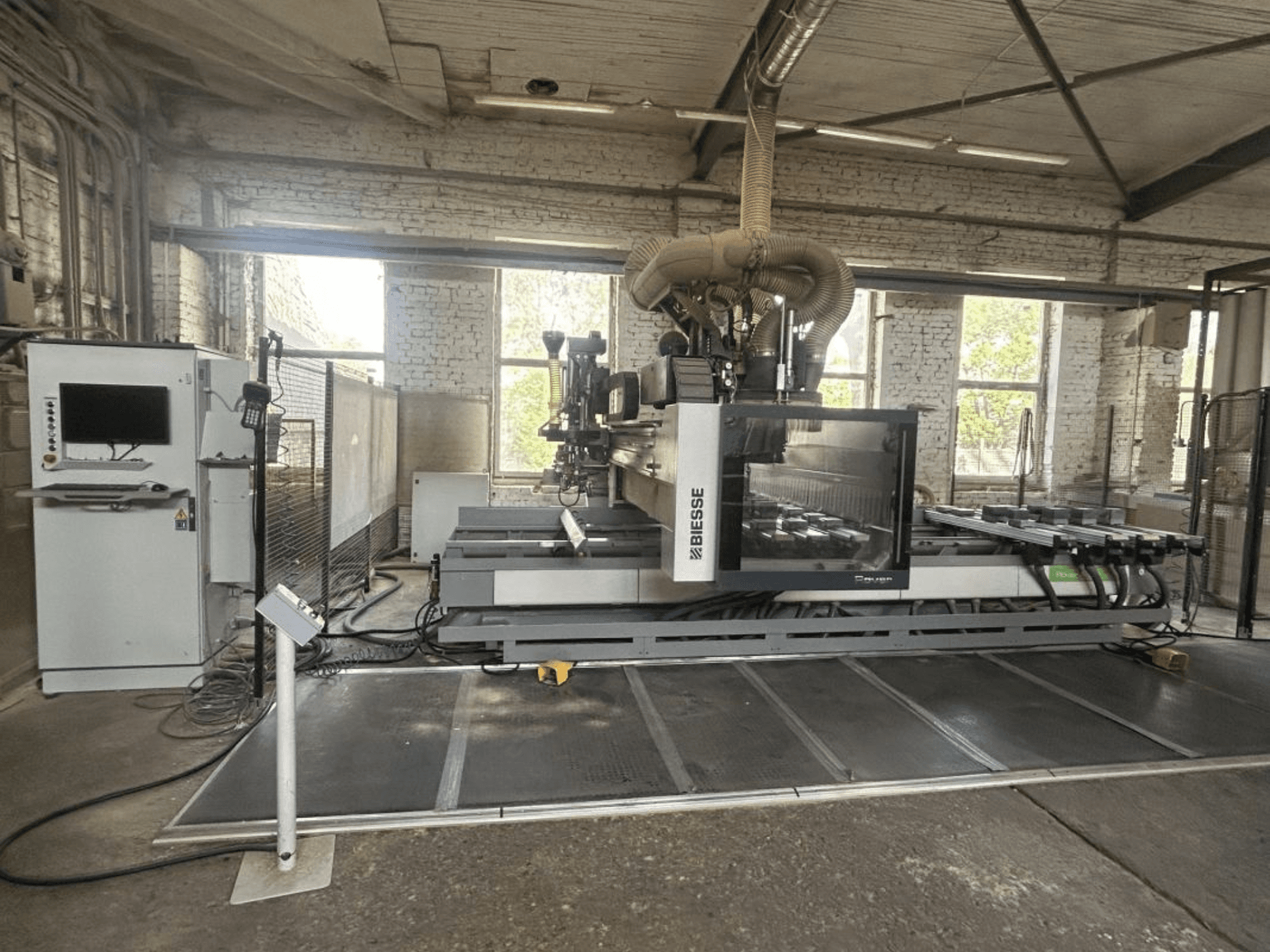

BIESSE - Rover A Edge 1643PL-CNC-BIE-2017-00001

BIESSE ROVER A 1643 EDGE – Műszaki adatok Géptípus: CNC megmunkáló központ élburkoló funkcióval

Modell: ROVER A 1643 EDGE

Formázott/profilozott panelek megmunkálására és élrakására tervezték. A dokumentumokban látható konfiguráció 5-tengelyes beállítást mutat. Munkaterület X-tengely munkaterülete: 4 320 mm X-tengelyen dolgozó inga: 1 620 mm Y-tengelyes munkaterület: kb. 1 580–1 660 mm Z-tengelyes elmozdulás: 180 mm Éllapozás X-tengelyes munkaterület: 3 300 mm Éllapozás Y-tengelyes munkaterülete: 1 540 mm Maximális betöltési szélesség Y-tengelyen: 1 900 mm, 2 100 mm-ig meghosszabbítható

5-tengelyes egység 5-tengelyes megmunkálófej

C-tengely: folyamatos 360°-os forgás

B-tengely: folyamatos 360°-os forgás

B-tengely sebessége: 18 fordulat/perc

C-tengely sebessége: 18 fordulat/perc

Maximális orsófordulatszám: 24 000 fordulat/perc

Teljesítmény:

11 kW S1 ciklusban

13 kW S6 ciklusban

Maximális alávágási szög: -10°

Ütközésellenőrzés az 5 tengelyes egységhez

Előkészítve az 5 tengelyes egység aggregátummal való használatára

Munkasztal és rögzítés ATS munkasztal

8 támasztógerenda

32 mozgatható szán

32 pneumatikus vákuumtapadó

15°-os lépésekben állítható vákuumtapadók

A pneumatikus rendszer X irányban 2 munkaterületre van felosztva Vákuumszivattyú teljesítménye: 250 m³/h

6 emelőgerenda a könnyebb be- és kirakodáshoz

28 érzékelő az leengedett ütközők észleléséhez

Ütközők és pozicionálás

8 hátsó ütköző

8 középső ütköző

4 oldalsó ütköző, 2 balra + 2 jobbra

2 további oldalsó ütköző

4 eltávolítható középső ütköző, 2 balra + 2 jobbra

2 további középső ütköző

Az ütközők pneumatikus pozicionálása és leengedése

Fúróegység BH 24L fúrófej

13 függőleges, egymástól független orsó

5 vízszintes független orsó

Hornyoló fűrész Ø120 mm

Maximális hornyolási mélység: 25 mm

Orsófordulatszám programozható, legfeljebb 6 000 fordulat/perc

Szerszámváltó 16 pozíciós forgó szerszámtár Az X-tengelyes szánra szerelve

Szerszámok és aggregátok számára Maximális szerszám-/aggregátum-súly: 7,5 kg A magazin teljes maximális terhelése: 55 kg

Éllapozó egység GU60A éllapozó egység

Legfeljebb 60 mm vastag lemezekhez

Éllapozási sebesség: legfeljebb 20 m/min

Kettős nyomóhengeres rendszer

Ragasztótartály olvadó ragasztó rendszerrel

Élfűtő lámpa, 600 W

NC-vezérlésű éladagoló rendszer

Automatikus élvágás

Érzékelő zárt geometriai alakzatokhoz

Élszalagozó kiegészítők Az X-sínre szerelt, 2-hengeres élszalag-tár

Maximális tekercsátmérő: 800 mm

Maximális élmagasság: 65 mm

Saroklekerekítő szerszám Ø85 mm,

HSK F63 fűrészegység

HSK F63 vágásokhoz és hornyok készítéséhez, max. fűrészlapátmérő: 215 mm Maximális fűrészsebesség: 8 400 fordulat/perc Maximális vágási mélység 215 mm-es fűrészlappal: 68 mm

Élcsiszoló egységek

Kombinált ragasztó- és élkaparó egységek

Szerszámkészletek különböző élvastagságokhoz

bSolid szoftver alapmodul 2D CAD környezet DXF, CIX és BPP import 3D gépszimuláció Szerszámkezelés 5 tengelyes megmunkálás pozicionálás alapján

Varázslóalapú programkészítés

Biztonság CE-megfelelőség

Biztonsági szőnyegek Biztonsági korlátok

Biztonsági érzékelők

Módosított biztonsági rendszer, amely lehetővé teszi az Y-tengely mentén akár 2 100 mm-es terhelést Összefoglalás

Ez egy jól felszerelt BIESSE ROVER A 1643 EDGE CNC megmunkáló központ, 5 tengelyes megmunkáló fejjel és élrakó csomaggal. A dokumentumok a B és C tengelyek folyamatos forgását, az 5 tengelyes programozást, az 5 tengelyes ütközésellenőrzést, valamint az 5 tengelyes egységhez tartozó speciális aggregátumperemet mutatják be, így ezek alapján a gépet 5 tengelyes gépként kell kezelni.

Megjegyzés:

A műszaki adatok és leírások az eredeti megrendelés-visszaigazolás másolatai. Ezek az információk kizárólag tájékoztató jellegűek, és nem kötelező érvényűek.
