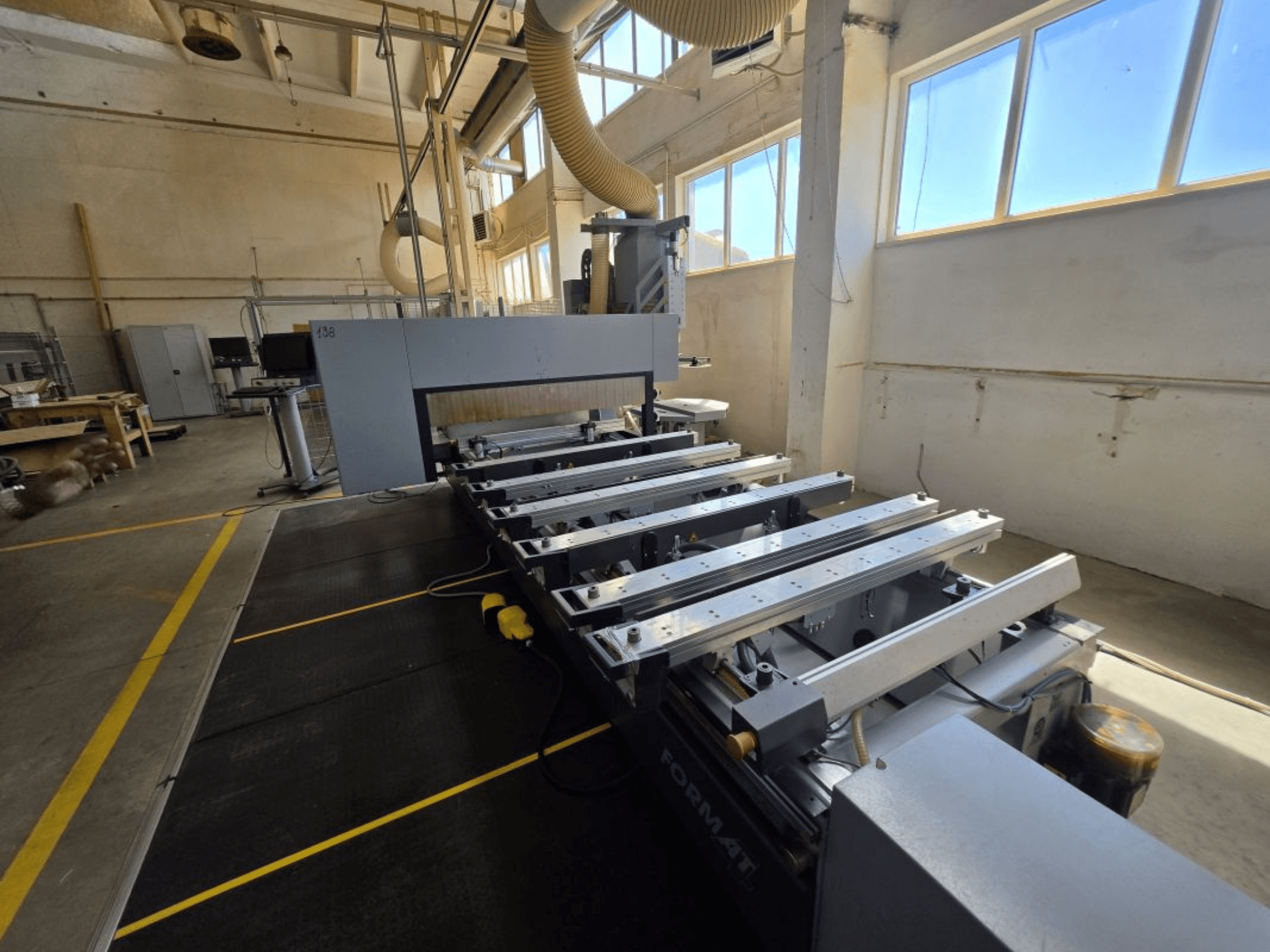

FORMAT4 - Profit H350 1630PL-CNC-FOR-2018-00001

• Munkaidő: 6,442 h

• Állapot: Nem felújított - garancia nélkül

Általános

• Felépítés: megerősített, nagy teherbírású hegesztett acélváz.

• Portál: Kettős meghajtású mozgó portál

• 5 tengelyes szimultán megmunkálás

• Vezérlőszoftver: WoodFlash CNC

• Távoli szervizcsomag internetkapcsolaton keresztül

Munkaterület és tengelyek

• Megmunkálási terület: X 3000 mm / Y 1550 mm / Z távolság 250 mm

• Meghajtások: X spirális fogasléc és fogaskerék; Y/Z precíziós golyóscsavarok

• Vezetőpályák: Lineáris minden tengelyen

• Kenés: kenés: Automatikus központi rendszer

Főorsó (5 tengelyes elektroorsó)

• Típus: Kardáncsuklós 5 tengelyes orsó, jobbos forgásirányú

• Teljesítmény: 12 kW (S6), teljes teljesítmény 12 000 fordulat/perc körül

• Sebesség: 1.000-24.000 fordulat/perc

• Szerszáminterfész: Szerszámcsatlakozó: HSK F63

• Hűtés: Folyadékhűtés; kerámia csapágyak léghűtéssel

• Integrált aggregátortartó; elektromosan vezérelt elszívóháztető

• Szerszám maximális súlya: 6 kg

• Max fűrészlap átmérő: 350 mm

Szerszámtárolók

• Lineáris tár: max. szerszám Ø 250 mm; max. szerszámhossz 240 mm

• Forgótárcsás tárcsamagazin: 18 pozíció mozgó portálon; fúrógépek és aggregátumok tartása; max szerszám Ø 250 mm; max szerszámhossz 280 mm

Fúróegység (DH18 6H 1S)

• Függőleges orsók: összesen 12 (7 X-ben, 5 Y-ban)

• Vízszintes orsók: összesen 6 (4 X-ben, 2 Y-ban)

• Fúrási löket/mélység: legfeljebb 70 mm; szerszámtartó mérete 10 mm; egyedileg vezérelt orsók

• Integrált hornyoló fűrész: Ø 120 mm; max. testvastagság 5 mm; max. 7.500 fordulat/perc

Vákuum és rögzítés

• Konzolasztal: 6 konzol elülső/hátsó megállítóval; vezeték nélküli kétkörös vákuum; vákuumkamra magassága 100 mm

• Pneumatikus konzolrögzítés; programozható pneumatikus ütközők; 4 mozgatható oldalsó ütköző

• Megerősített tartókarok (egyenként 40 kg)

• Vákuumszivattyú teljesítménye: 90 m³/h @50 Hz; 108 m³/h @60 Hz

• Kiegészítő vákuumcsatlakozás sablonmunkákhoz

• Vezérelt sűrített levegő a vázrögzítőkhöz

• Független vákuum/levegő kapcsolás konzolonként

CNC szoftver és vezérlés

• WoodFlash csomag: CNC-vezérlés, szerszámadatbázis (Tecno Manager), programszerkesztő, 3D előnézet, DXF import, CAD funkciók (forgatás/tükrözés/méretezés/másolás), gravírozás, zsebmarás, parametrikus és abszolút/inkrementális programozás, megmunkálás optimalizálása.

• CNC vezérlőpanel: Teljes gépkezelés, programkészítés/szerkesztés, szerszám-/munkadarab-kezelés, kézi parancsok, vákuum/levegő/biztonsági felügyelet.

• Mobil kezelői terminál: 24" LED monitor, billentyűzet, egér, USB

• Előfutási sebesség vezérlő terminál: Kézi előtolás felülbíráló potenciométer; változó előtolás megmunkálás közben

Biztonsági

• CE biztonsági rendszer; biztonsági szőnyegek (fényfüggöny helyett)

• Vészleállító rendszer

• Biztonsági kerítés a bal oldalon; ajtóbiztonsági felügyelet

• Vákuum- és sűrítettlevegő-ellenőrző érzékelők

Kiegészítő berendezések

• Külső engedélyező kapcsoló

• Védett kábelláncrendszer

• Kiegészítő A és C tengelyzáró rendszer

• Szerszám szervizkészlet

• Lengyel szoftver telepítőcsomag

• Lengyel kezelési kézikönyv

• Fűrészlapváltó állomás a portálon
