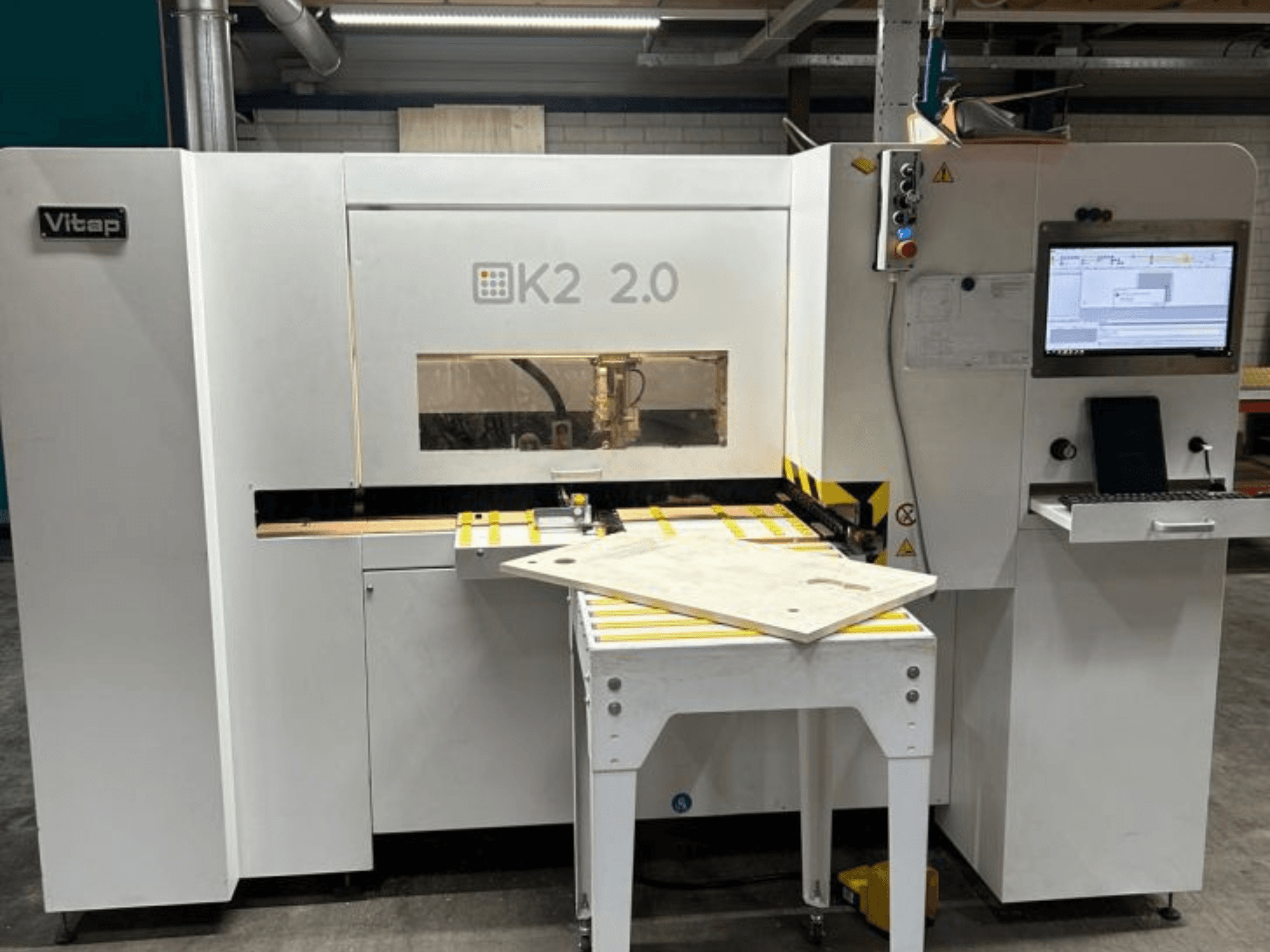

VITAP - Point K2 TOP 2.0NL-CNC-VIT-2018-00001

Használt CNC fúró- és marógép

Márka: Vitap

Típus: Point K2 TOP 2.0

Gyártási év: 2018

Folyamatos megmunkálás, a munkadarab alulról történő megmunkálása, valamint a munkadarab automatikus visszajuttatása a kezelőhöz

3 vezérelt tengely:

X-tengely – megszakítás nélküli munkadarab-szállítás DDT (Dual Dynamic Transport System) rendszerrel, kefe nélküli motorral

Y-tengely – fúrófej mozgatása

Z-tengely – fúrás

- Kettős „0” referencia: Új generációs lézer a munkadarab kezdetének és végének észleléséhez.

A program alulról újra beállíthatja a fúrást, hogy függőleges és vízszintes munkadarabok esetében is tökéletes síkfelületet érjen el.

A lézer egy adóból és egy vevőből áll, hogy elkerülje a sötét szélű anyagokkal kapcsolatos hibákat.

- Görgős oldalsó ütközők, amelyek egy rögzített és egy mozgatható részből állnak, mechanikus digitális kijelző automatikus igazítással a 0-ütközőhöz, akár 3 mm-es eltávolításra a 0-vonalon

- Állandó oldalsó rögzítőberendezés a 0-vonalon történő pontos pozicionáláshoz.

- Hátsó munkadarab-kivezetés

- Automatikus 4-állomásos szerszámváltó

- Nincs munkadarab-hosszúsági korlátozás

- 19" 5/4 TFT LCD monitor

- Ipari PC

- WSC kezelői felület Listerrel, paraméteres szerszámozással és paraméteres beállítással

- CAD TPA EDI32 grafikus programozás, alapváltozat

- USB-port

- Az összes fájl mentése

- Makróprogramozás

- DXF-fájlok importálása

Műszaki adatok

Független függőleges orsók száma: 12

Független vízszintes orsók száma az X-tengelyen: (2+2)

A Y-tengelyen lévő vízszintes fúróorsók száma: (2+2)

1 fűrész (Ø 100 mm)

5 kW-os elektromos orsó ISO 30-as kúppal (12 000–24 000 fordulat/perc)

Maximális munkadarab-súly: 80 kg

A munkadarab maximális méretei: X korlátlan, Y 1200 mm, Z 50 mm

Minimális munkadarab méretek: X 270, Y 185 (70°), Z 4 mm

Előtolás: 25 m/min

Orsófordulatszám: 3500 fordulat/perc

Maximális vízszintes szerszámátmérő: 12 mm

Maximális vízszintes fúrási mélység az X és Y tengelyeken: 30 mm

Maximális függőleges fúrási mélység: 45 mm

Maximális függőleges szerszámátmérő: 35 mm

Légfogyasztás: 2000 m³/h

Kipufogási sebesség: 30 m/sec

Elszívó nyílások: 2x Ø 100 mm + 1x Ø 50 mm

Motor: 1,7 kW

Sűrített levegő: 7 bar

Max. levegőfogyasztás: 60 Nl/perc

CE-szabványok

- Irodai szoftver - Licenc

- Állítható nullapont a négyoldalas formázáshoz

- CE-megfelelőség

- 2026. május 28-tól: körülbelül 500 üzemóra, és új PC-t telepítettek

Megjegyzés:

A műszaki adatok és leírások az eredeti megrendelés-visszaigazolás másolatai. Az információk kizárólag tájékoztató jellegűek és nem kötelező érvényűek.
