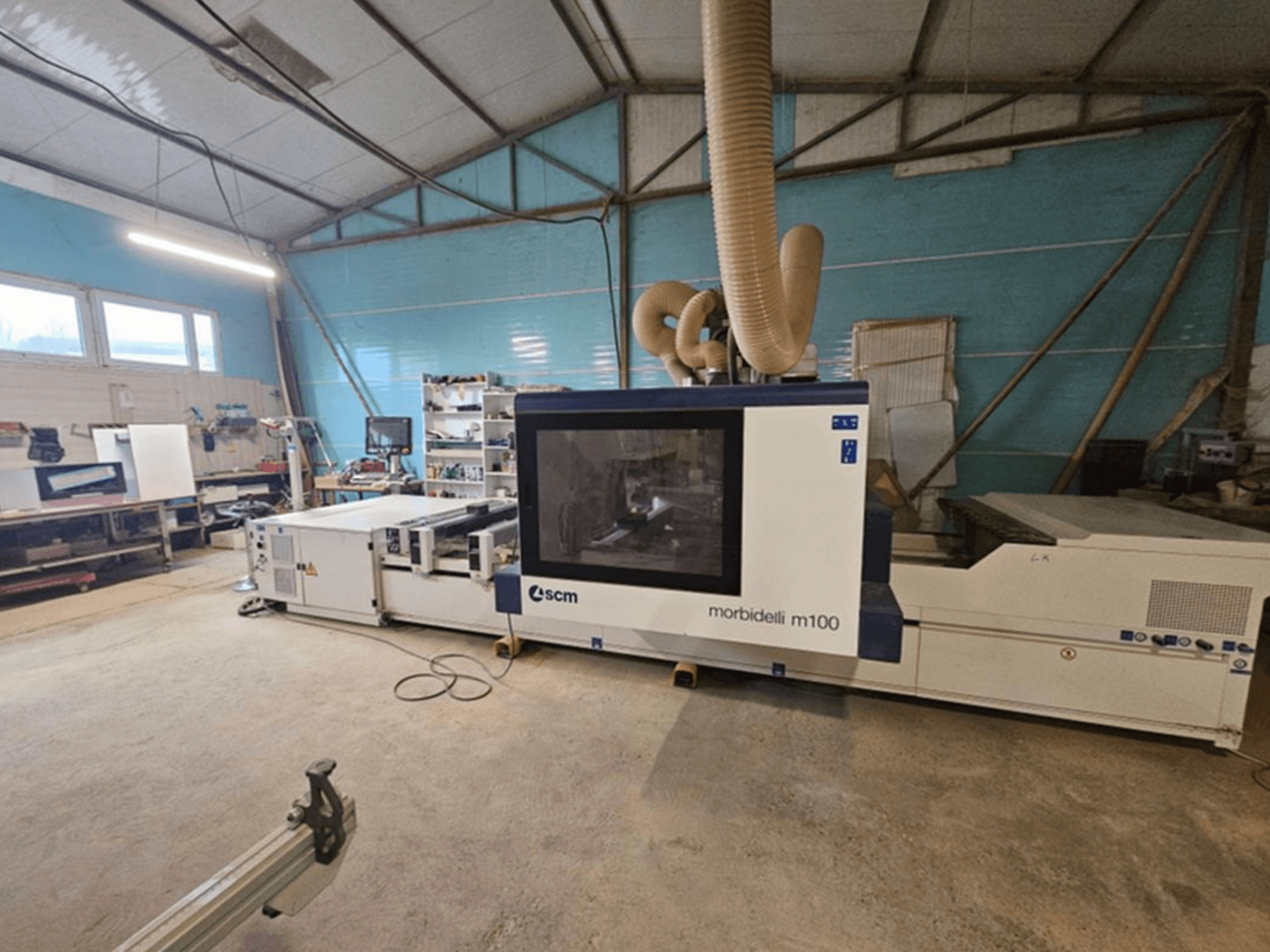

Ez az 5 tengelyes SCM Morbidelli M100 CNC megmunkáló központ 2019-ben készült. Hasznos munkaterülete az X-tengelyen 3110 mm, az Y-tengelyen pedig 1620 mm, és a bútor- és lemezmegmunkálás területén a magas termelékenység elérése érdekében lett kialakítva. A gép olyan fejlett funkciókkal rendelkezik, mint az 5 tengelyes marás, fúrás és az integrált CAD-CAM szoftver. Ha kiváló minőségű lemezmegmunkálási lehetőségeket keres, vegye fontolóra az általunk eladásra kínált SCM Morbidelli M100 gépet. További részletekért vegye fel velünk a kapcsolatot.
Áttekintés
- márka: SCM
- év: 2019
- MODELL: MORBIDELLI M 100
- alkalmazási típus: CNC megmunkálás
- Helyszín: Románia
- géptípus: CNC megmunkálóközpont
Műszaki információk - SCM MORBIDELLI M 100
Mozgás
- Tengelyek száma: 5
- X-tengely útja: 3110 mm
- Y-tengely útja: 1620 mm
- Z-tengely útja: 180 mm
Műszaki specifikáció
- orsósebesség: 24000 RPM
További információ
Év/használat: 2019-ben vásárolt; kb. 2 000 üzemóra
Tengelyek/képességek: 3/4/5 tengelyes megmunkálás; fúrás (függőleges és vízszintes, 4 oldalon), marás, hornyolás, élmegmunkálás; PRO-SPACE biztonsági rendszer
Munkaterület: X 3110 mm; Y 1620 mm; Z átmenet 180 mm; Y átmenet 1900 mm; inga hossza 1400 mm
Munkasztal: TV FLEX 1600 munkasztal, 6 mozgatható rúd/támasz, 6 keresztrúd; standard rúdpozíciók 6–12; mozgatható rúd hossza 1600 mm; 12 rögzített vákuumtartó (145 x 145 x 75 mm); előkészítés 6 pneumatikus szorítóhoz; 4 pneumatikus panelbetöltő/támasztó eszköz; 8 hátsó ütköző; 8 közbenső ütköző; bal oldali oldalreferencia + lézer formázott alkatrészekhez
Szerkezet/mozgás: Hegesztett acélváz; lineáris vezetők recirkulációs csapágyakkal; X irányban mozgatható rudak, Y irányban mindkét oldalon fogasléc- és fogaskerék-meghajtású portál, Z irányban golyósorsó; CNC-vezérelt pozicionálás
Sebességek: Maximális XY vektor sebesség (PRO-SPACE) 56 m/perc; fúróorsók akár 8 000 fordulat/perc; elektromos orsó akár 24 000 fordulat/perc
Fúróegység: F23L csoport 13 függőleges orsóval (7R+6L), 10 vízszintes orsóval (4+3 az X-tengelyen, 2 az Y-tengelyen); beépített X-irányú fűrész Ø125 mm, 2,2 kW; 75 mm-es pneumatikus be-/kikapcsolási löket; frekvenciaváltó a sebesség programozásához
Főorsó: Hiteco JQX 5-tengelyes elektrospindle, HSK F63, folyadékhűtéses, kerámia csapágyak; teljesítményosztály ~10 kW (S6 akár ~15 kW), 24 000 fordulat/perc
Szerszámcserélők: hátsó TRB 14 (14 pozíció; 350 mm-es löket; 115 mm-es osztás; Ø240 mm-ig terjedő szerszámok; összesen 70 kg); Első FAST 14 (14 pozíció; szerszámok Ø130 mm-ig kiválasztott rekeszekben; max. 8 kg/szerszám; összesen 24 kg)
Vezérlés/szoftver: Windows 7; 21,5" FHD kijelző; billentyűzet/egér + gépi kezelőpanel; Maestro CNC CAD/CAM (paraméteres/grafikus programozás, DXF-import, ISO-grafika, szimuláció); TECPAD 7" mobil érintőképernyős vezérlő; távirányító a gép mentén
Vákuum: Szabványos vákuumszivattyú (a gép alapfelszereltségéhez tartozik); központi automatikus kenés
Közművek: Beépített teljesítmény 23 + 28,5 kVA; sűrített levegő 450 NL/min; porelszívási igény 4500 m³/h, 25 m/s, kivezető Ø250 mm; központosított/optimalizált elszívás állítható szállítószalaggal és csoportosított kivezetőkkel
Biztonság/szabványok: PRO-SPACE koncepció (az ajánlat szerint nincs elülső fotocella/oldalsó korlát), CE-megfelelőség, vészleállítók és védett területek az EU-normáknak megfelelően
Kiegészítő felszerelés
Kiegészítő vákuumszivattyú: 1 x 90 m³/h
További hardverkulcs Xilog/Maestro rendszerhez (USB)
*A megjelenített adatok és a tényleges adatok között eltérések lehetnek, ezt az értékesítési képviselőnek kell megerősítenie.
