- ➤ Használt UNION T105 megmunkálóközpont eladó | gindumac.com

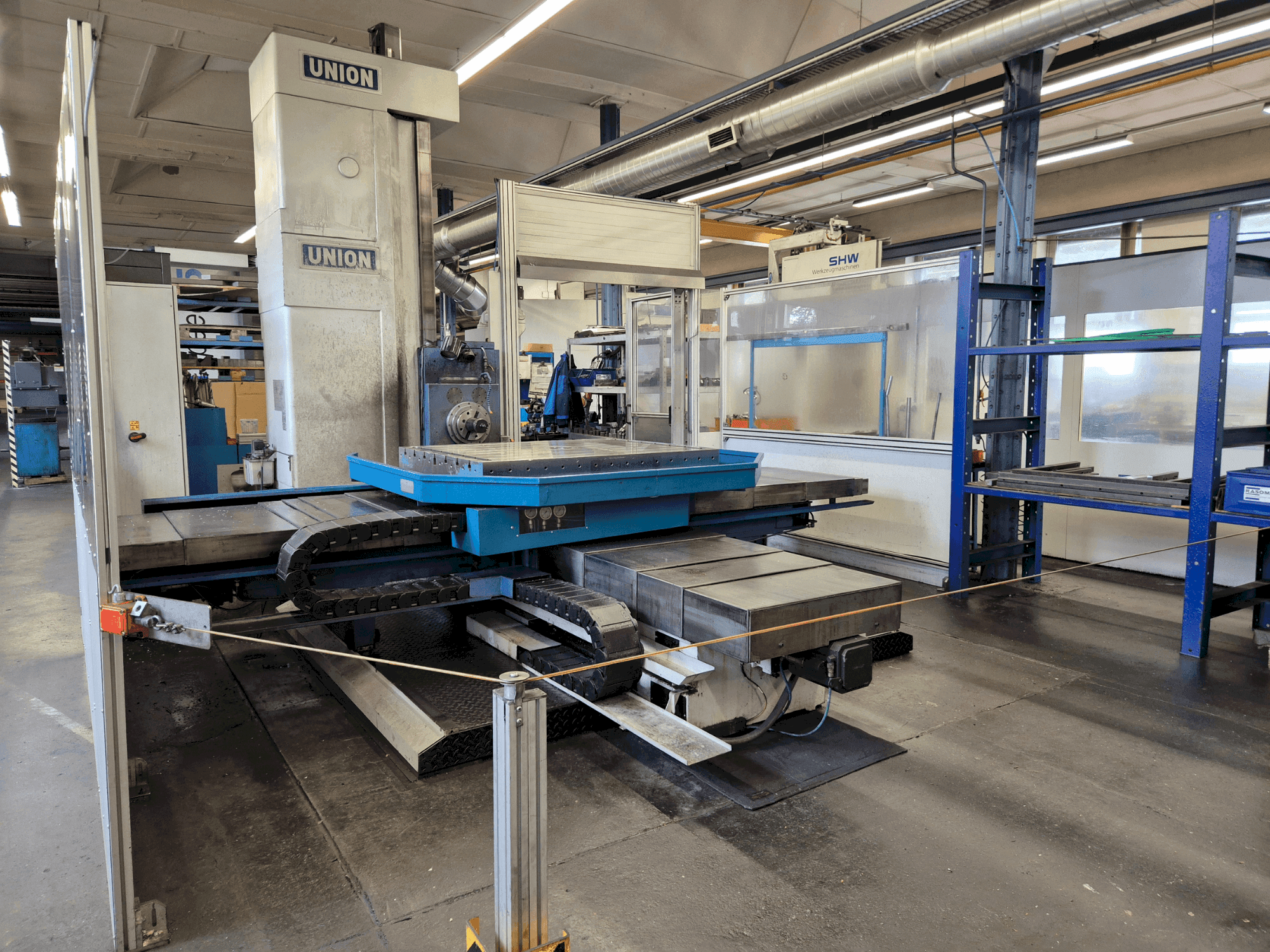

Ez az UNION T105 vízszintes megmunkálóközpont 1999-ben készült. Munkaterülete 1600 mm-es megmunkálási magassággal, 2000 mm-es szélességgel és 1600 mm-es hosszirányú asztalmozgással rendelkezik. A fúróorsó átmérője 105 mm, és Heidenhain TNC 426 vezérlőrendszerrel rendelkezik. Az asztal 360°-ban elforgatható 1°-os osztástávolsággal. Fontolja meg a lehetőséget, hogy megvásárolja ezt az UNION T105 vízszintes megmunkálóközpontot. További információért vegye fel velünk a kapcsolatot.
Áttekintés
- márka: UNION
- év: 1999
- MODELL: T105
- alkalmazási típus: marás
- Helyszín: Németország
- géptípus: Vízszintes megmunkálóközpont
- vezérlőegység márkája: HEIDENHAIN
Műszaki információk - UNION T105
Vezérlőegység
- Márka: HEIDENHAIN
- Modell: TNC 426
Fő meghajtó
- A tengely száma: 3
Mozgalom
- X-tengely Mozgalom: 1600 mm
- Y-tengely Mozgalom: 2000 mm
- Z-tengely Mozgalom: 1600 mm
További információ
- A gép műszaki előnyei:
- - Fúróorsó mozgása w-tengely mentén: 710 mm
- - Szorítófelület: 1200 x 1500 mm
- - Forgathatóság: 360°/ 1°-os dőlésszög
- - Pozicionálási és ismétlési pontosság: +/- 0,025 mm
- - Négyoldalas megmunkálás: lehetséges
- - Gép bekapcsolva / Y-tengely (függőleges mozgás) 1600 mm/ W-tengely (fúróorsó mozgás) 700 mm/ A fúróorsó középpontjának legalacsonyabb helyzete az asztalközéppont felett 0 mm/ max. előtolási erő Y 16000 kN/ max. előtolási erő W 16000 kN/ előtolási sebesség 2...4000 mm/perc/ gyorsmeneti sebesség Y 6 m/perc/ gyorsmeneti sebesség W 4 m/perc/ fúróorsó átmérő 105 mm/ hajtóműfokozatok száma 2/ sebességtartomány I. hajtóműfokozat min⁻¹5...630/ sebességtartomány II. hajtóműfokozat min⁻¹631...2000/ főhajtásteljesítmény (S1-üzem) 22 kW/ max. nyomaték az orsón (S1-üzem) 1327 Nm/ max. Orsónyomaték (S6-üzem, 60% ED) 2000 Nm/ Helyigény, H x Sz x M mm lásd a telepítési tervet/ Nettó tömeg (fenti változat) kb. 17 200 kg/ Elektromos csatlakozási értékek: Teljes teljesítmény 63 kVa/ Előtétbiztosító A125/ Névleges áram A92/ A tápvezeték keresztmetszete 50 mm²/ Üzemi feszültség, gép/vezérlőszekrény/aljzatok 400/230V +6/-10%/ Frekvencia Hz50/ Vezérlőfeszültség 24V ±10%/ Vezérlőszekrény világítás és aljzat csatlakozása A 10/ Gép védettsége IP 54/ Vezérlőszekrény védettsége IP 54/ Y tengely (függőleges mozgás) 1600 mm/ W tengely (fúróorsó mozgása) 700 mm/ A fúróorsó középpontjának legalacsonyabb helyzete az asztalközéppont felett 0 mm/ max. Előtolóerő Y 16000 kN/ max. Előtolási erő W 16000kN/ Előtolási sebesség 2...4000 mm/perc/ Gyorsmeneti sebesség Y 6 m/perc/ Gyorsmeneti sebesség W 4 m/perc/ Fúróorsó átmérő 105mm/ Fokozatszám 2/ Sebességtartomány I. Sebességfokozat min⁻¹5...630// Sebességtartomány II. Sebességfokozat min⁻¹631...2000/ Főhajtásteljesítmény (S1-üzem) max. 22kW/ Nyomaték az orsón (S1-üzem) max. 1327 Nm/ Nyomaték az orsón (S6-üzem, 60% ED) 2000 Nm
A gép előnyei
Extra információ
*A megjelenített adatok és a tényleges adatok között eltérések lehetnek, ezt az értékesítési képviselőnek kell megerősítenie.
