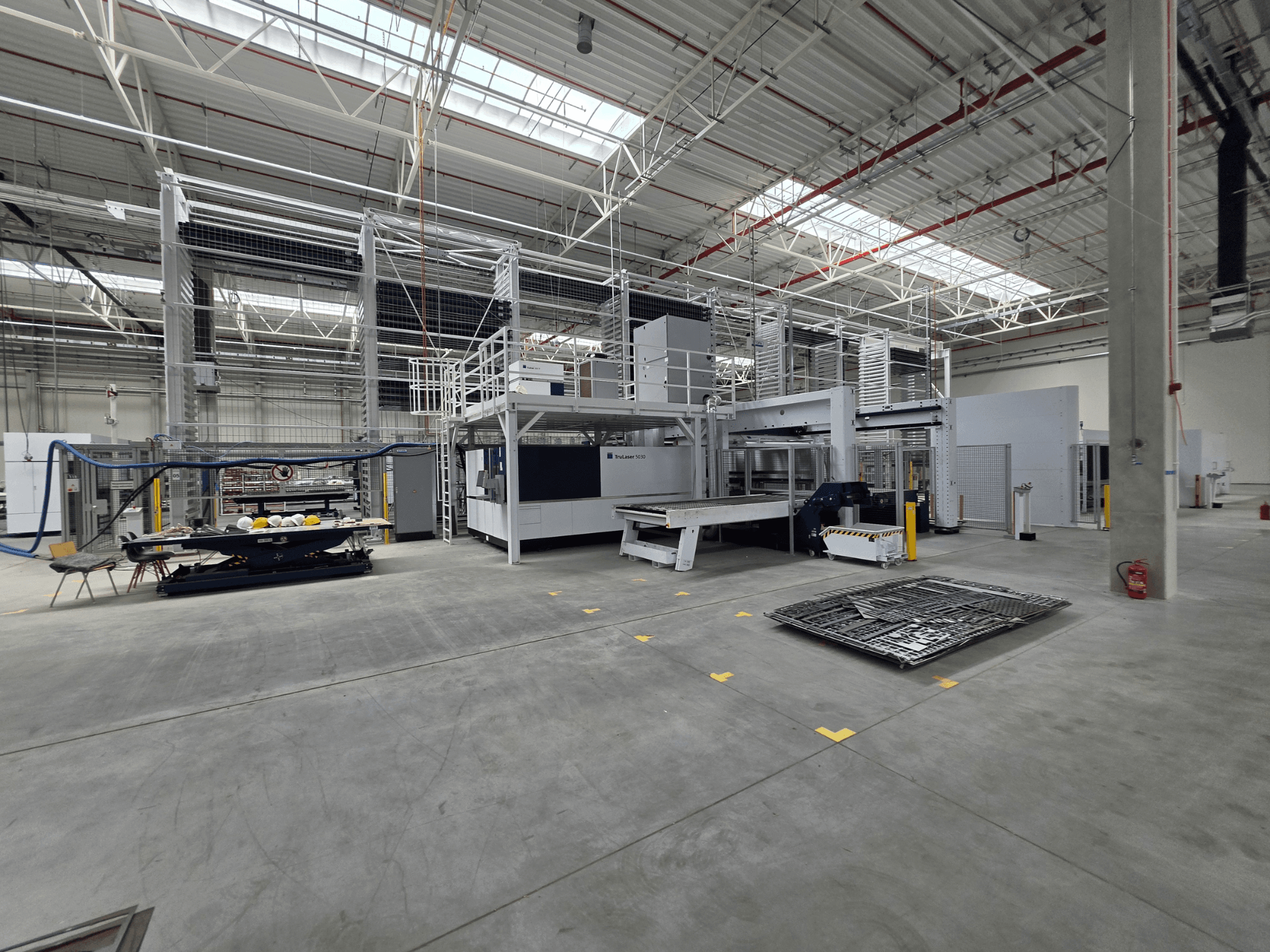

TRUMPF - Automated Sheet Metal Production SystemPL-OTH-TRU-2022-00001

• Raktározási rendszer: STOPA Compact II

  • Típus: Automatizált lemezraktározó rendszer kaotikus raktározáskezeléssel

  • Tárolási magasság: 7 900 mm

  • Lemezméret: 3 050 x 1 525 mm

  • Maximális terhelés tárolóhelyenként: 3 000 kg

  • Tárolóhelyek száma: 266

  • Teljes tárolókapacitás: 798 t

  • Konfiguráció: 8 szakasz/torony, szakaszonként legfeljebb 37 tárolási szint

  • Raklapméret: GF 3050 x 1525 x 90 mm

  • Raklap típusok: SPO, SPMgl

  • Rakodási magasságok: 185 / 275 / 460 mm

  • Funkciók: Automatikus anyagraktározás és -kivétel; automatikus anyagellátás a csatlakoztatott gyártócellákhoz; raktározási interfész az integrált gyártógépekhez

• Tárolásvezérlés

  • Szerver operációs rendszer: Windows Server 2022

  • Központi raktárkezelés és automatizált anyagáram-kezelés

  • Integráció a TRUMPF gyártóberendezéseivel

• Összekapcsolt gyártócellák

  • TRUMPF TruLaser 5030 fiber (L76)

    • Géptípus: CNC 2D szálas lézervágó gép

    • Munkaterület: 3 000 x 1 500 mm

    • Lézerforrás: TruDisk 6001, 6 000 W

    • CNC-vezérlés: Siemens SINUMERIK 840D sl

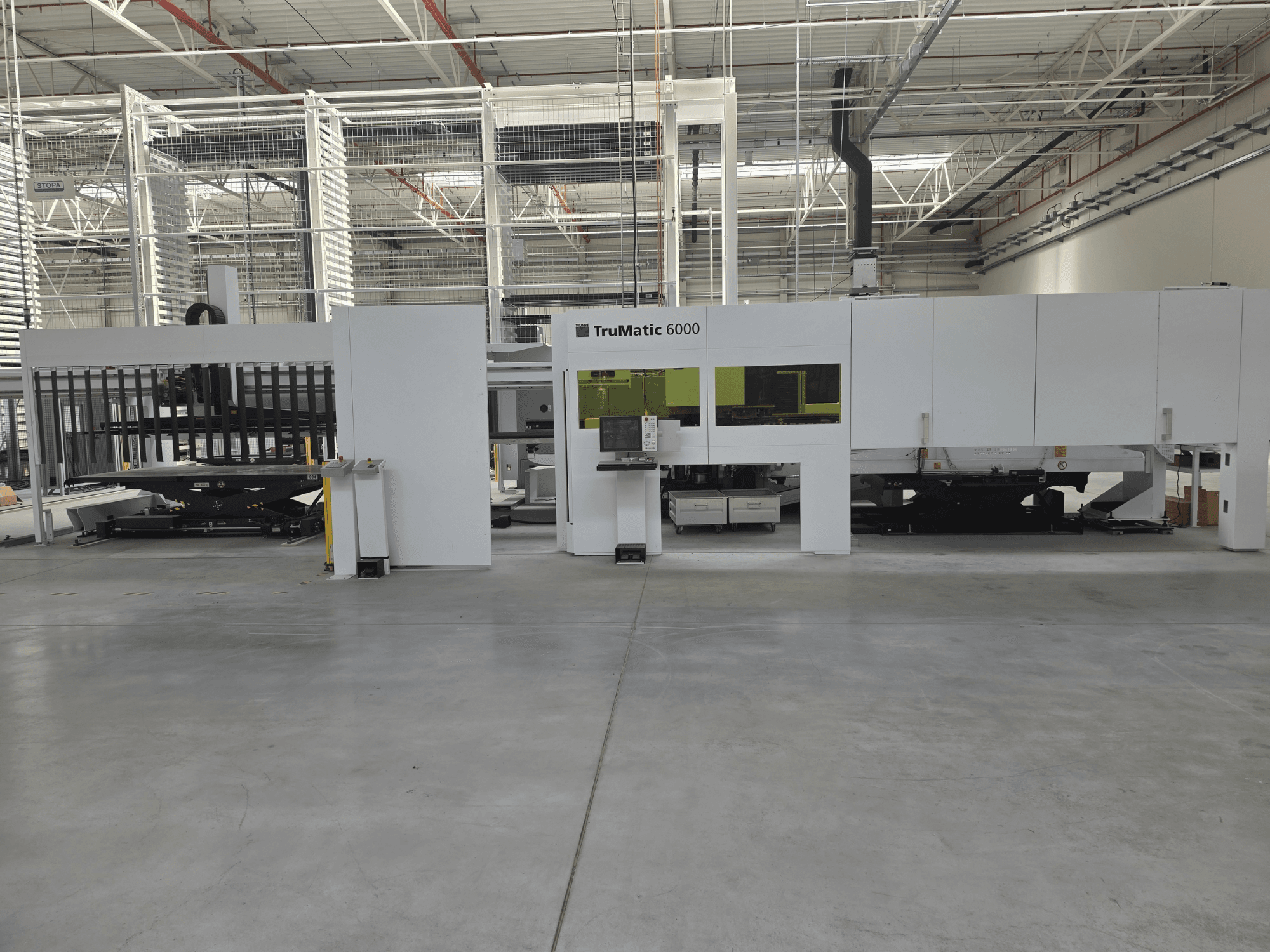

  • TRUMPF TruMatic 6000 fiber

    • Géptípus: Kombinált CNC lyukasztó és száloptikás lézervágó gép

    • Munkaterület: 3 050 x 1 550 mm

    • Lézerforrás: TruDisk 3001, 3 000 W

    • Maximális lyukasztási erő: 180 kN

    • Lineáris szerszámtár: 25 pozíció

  • TRUMPF TruBend Center 7030 (B34) – 1. cell

    • Géptípus: Automatikus lemezhajlító központ

    • Maximális hajlítási hossz: 3 123 mm

    • Maximális vastagság: szerkezeti acél 3,0 mm; rozsdamentes acél 2,2 mm; alumínium 4,0 mm

    • Maximális dobozmagasság: 220 mm

  • TRUMPF TruBend Center 7030 (B34) – 2. cell

    • Ugyanazok a műszaki adatok, mint az 1. cellánál

• A rendszer funkciói (összefoglalás)

  • A nyers lemezanyag központi, automatizált tárolása és kiadagolása

  • Az anyag automatikus szállítása a csatlakoztatott lézer-, lyukasztó-lézer- és lemezhajlító cellákhoz

  • Automatikus átvitel a raktár és a gyártóállomások között

  • Központosított, nagy kapacitású lemezkezelés

• A rendszer főbb konfigurációja

  • 1 db STOPA Compact II automatizált lemezraktározó rendszer

  • 1 db TRUMPF TruLaser 5030 fiber 2D lézervágó cell

  • 1 db TRUMPF TruMatic 6000 fiber lyukasztó és lézervágó cell

  • 2 db TRUMPF TruBend Center 7030 automatikus lemezhajlító cellák

Kiegészítő berendezések

• A TRUMPF TruLaser 5030 fiber (L76)hez

  • Automatikus raklapcserélő

  • LiftMaster Compact 1530 (automatikus be- és kirakás)

  • STOPA raktárcsatlakozás/interfész

• TRUMPF TruMatic 6000 fiberhez

  • SheetMaster 3000 x 1500 mm (automatikus lemezkezelés)

  • GripMaster 3000 x 1500 mm

  • Tárolórendszer-integráció/interfész

• TRUMPF TruBend Center 7030-hoz (mindkét cella)

  • 2-tengelyes alkatrész-manipulátor

  • 5 tengelyes hátsó ütköző

  • Forgó manipulátor

  • ToolMaster Bend

  • Automatikus be- és kirakás

  • Tároló interfész

• Rendszer-szintű

  • Központi tárolókezelő szerver (Windows Server 2022)
