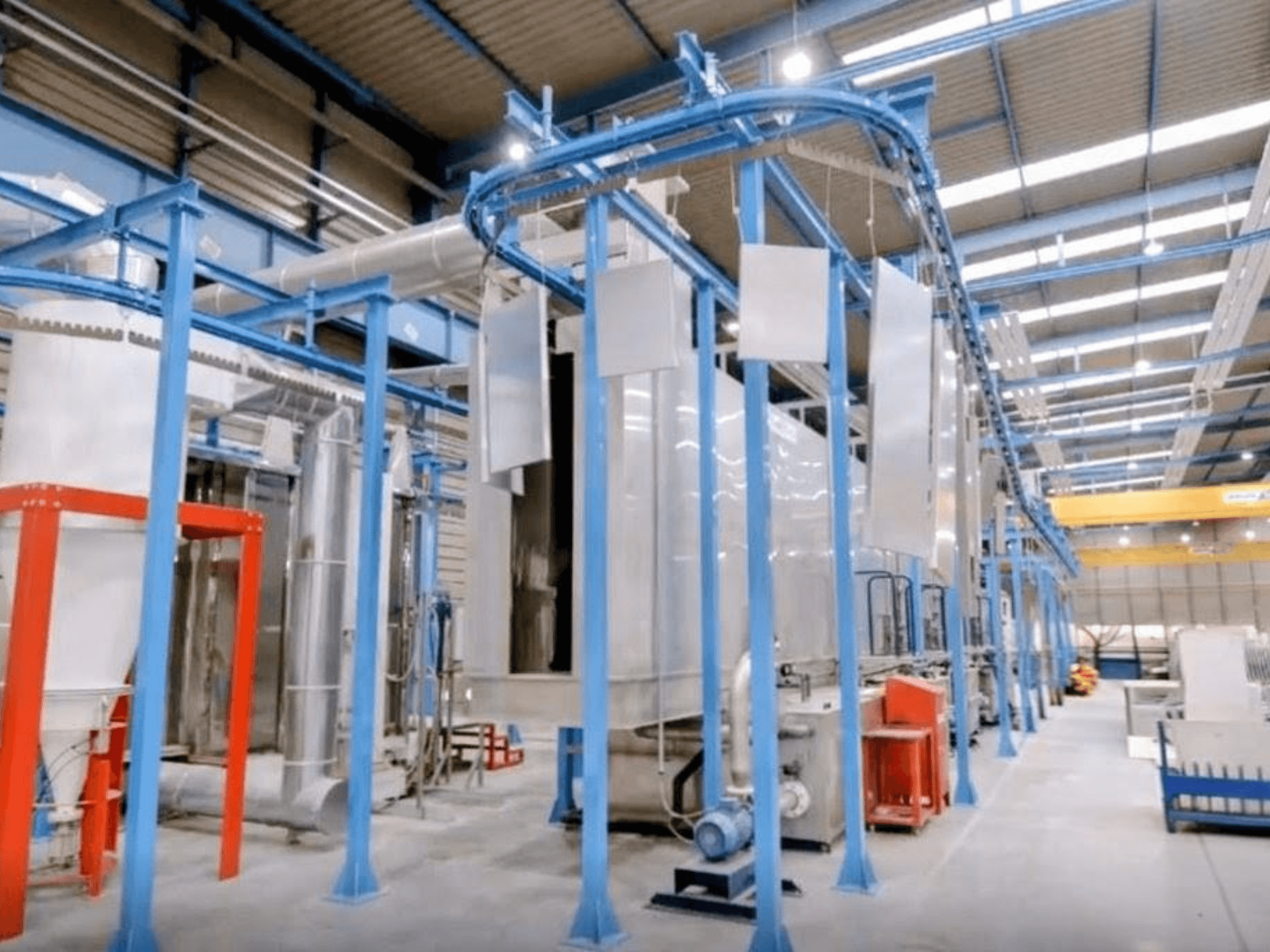

CABYCAL - lppES-OTH-CAB-2018-00001

• Szállítószalag

  • Típus: Függesztett egyvágányú szállítószalag (frekvenciaváltóval hajtott)

  • Sebességtartomány: 0,75–1,2 m/perc (tervezési sebesség: 0,75 m/perc)

• Oszcillátor (alkalmazási tengely)

  • Maximális függőleges lökethossz: 2 200 mm (állítható)

  • Függőleges sebesség: 0,14–0,6 m/s (állítható)

  • Pozicionáló mozgás: Kézi beállítás

• Alkatrész befogadóképesség

  • Munkadarab anyaga: fém

  • Max. munkadarab-méretek (H x Sz x M): 1 000 x 100 x 2 000 mm

  • Sínszélesség (Sz x Ma): 300 x 2 200 mm

  • Maximális terhelés: 35 kg 800 mm-es akasztós állványonként

  • Termelési kapacitás: 56 állvány/óra 0,75 m/perc sebességnél; 90 állvány/óra 1,2 m/perc sebességnél

• Porbevonó rendszer

  • Márka/modell: Nordson Encore LT

  • Oszcillátorok: 2 db elektronikus oszcillátor

  • Automatikus pisztolyok: 4 db automatikus porfestő pisztoly egyedi vezérlőmodulokkal

  • Porfestő kabin és visszanyerés: Kabin visszanyerő ciklonnal és abszolút szűrővel, automatikus impulzusos tisztítással

  • Légsebesség a nyílásoknál: kb. 0,5 m/s

• Vonalalkatrészek és hőtechnikai berendezések

  • Előkezelő alagút: 5 fokozatú tisztítóalagút vegyi fürdőkkel, gőzelszívó ventilátorral, előrevezérlő mágnesszelepekkel

  • Szárítókemence: Gázüzemű, belső hőcserélővel, 2 db légvisszavezető ventilátorral, 2 db légfüggöny-ventilátorral

  • Kikeményítő (polimerizációs) kemence: gázüzemű, belső hőcserélővel, 2 db légvisszavezető ventilátorral, 1 db légfüggöny-ventilátorral, 1 db felső elszívó ventilátorral

  • Kemenceégők: BALTUR (kód: 17080010 / BTG 15 5060HZ)

  • Maximális üzemi hőmérséklet: 180 °C

• Közművek és műszaki követelmények

  • Villamos csatlakozás: 400 VAC, 3 fázis + nullavezeték + földelés, 50 Hz

  • Teljes elektromos teljesítmény: 90 kW (kb. 80 kW hálózati igény)

  • Villamosenergia-fogyasztás: ~80% (az alkalmazási fülke nélkül)

  • Fűtőanyag: földgáz

  • Hőteljesítmény: összesen 520 kW (650 kW beépített teljesítmény / ~420 kW fogyasztás hővisszanyeréssel)

  • Sűrített levegő: tiszta, száraz levegő 6–8 bar nyomáson (2x 1/2" csatlakozás + 1x 1" csatlakozás az alkalmazáshoz)

  • Fordított ozmózisú víz: 1-pontos elosztás (TTS) 2–3 bar nyomáson; ~600 l/h 2" bemeneti csatlakozáson keresztül

  • Építési követelmények: 4–5 tetőáttörés a szellőzőkéményekhez; szennyvízgyűjtő akna/árok ajánlott az előkezeléshez szükséges vízelvezetéshez

További felszerelés

• 1 db kézi porpisztoly beépített állványvezérlővel

• 1x Komplett szitálóegység 10 m-es adagoló tömlővel

• 1 db 36 kg-os poradagoló tartály

• 1 db visszanyerő venturi szivattyú
