BAZHOU - Wanxin RO-OTH-BAZ-2021-00001

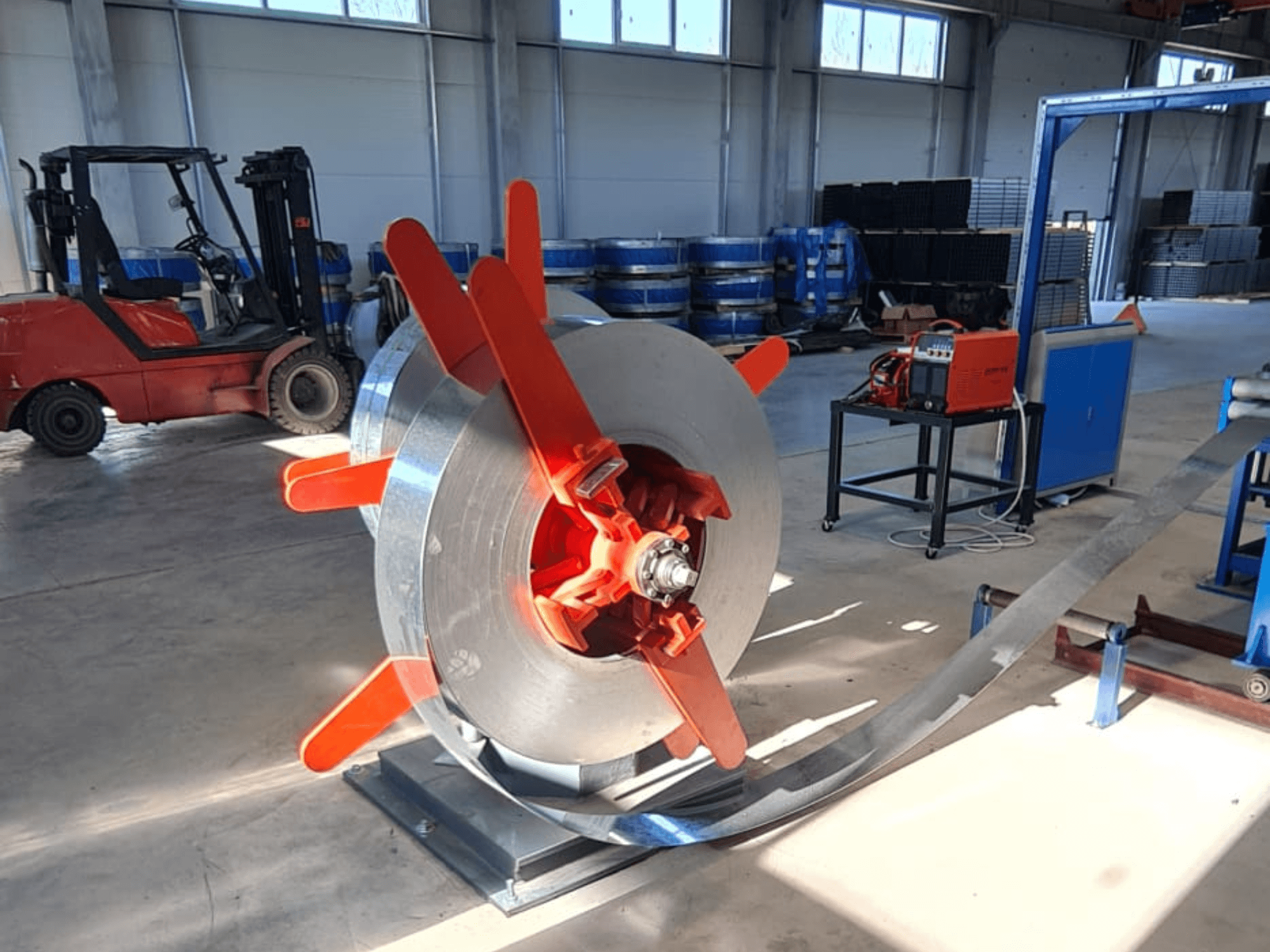

Használt csőgyártó sor Márka: Bazhou Wanxin Industrial and Trading Gyártási év: 2021 A csőgyártó sor összetétele: Kétállomásos tekercsletekercselő Funkció: Passzív módon letekeri a tekercset. Felépítés: Kétállomásos kivitel 180°-os elforgatással; kézi tágítás. Előnyök: Gyors betöltés, egyszerű és kényelmes kezelés. Hidraulikus vágó- és tompahegesztő gép Feladat: Elvágja a szalag elülső és hátsó végét, központosítja a szalagot, majd újra összehegeszti. Felépítés: Kézi hidraulikus vágógép karokkal, elülső és hátsó nyomóhengerekkel, elülső és hátsó központosító hengerekkel, hegesztőberendezéssel. Vágási módszer: Hidraulikus vágás Préselési módszer: Két hengeres prés Hegesztési módszer: Kézi hegesztés Tekercstároló Feladat: A hegesztett cső folyamatos gyártásának biztosítása érdekében a vágó- és tompahegesztő állvány után egy tárolóegységet szereltek be. Ez folyamatosan adagolja a szalagot, miközben az anyagot betöltésre, letekercselésre, vágásra és hegesztésre előkészítik. Felépítés: Vázszerkezetű, mozgatható és rögzített vázakkal (beleértve az adagoló berendezést is). Adagolási sebesség: max. 120 m/perc Tárolási sebesség: max. 200 m/perc Tárolt szalag hossza: 200–400 m Szorítóhenger-motor: AC 11 kW Formázó és kalibráló gép Munkamagasság: +850 mm Teljesítmény: AC/DC motor 160 kW, 1000–2000 fordulat/perc Hajtómű: edzett fogaskerekes Elrendezés: passzív 5-hengeres egyengető, függőleges hengerek a szalag adagolásához; formázás 7 vízszintes és 8 függőleges hengeres állványon keresztül; vezetés, préselés, sorjátlanítás, hűtés és kalibrálás 6 vízszintes és 5 függőleges hengeres állványon keresztül; 1 kör alakú kalibráló állvány. Kerek kalibráló állvány: 1 db simítóberendezés; 2 oldalon 8 henger, oldalanként 4 henger; Ø30 mm, 40Cr, edzett, temperált és megkeményített. Vízszintes hengertengely: Ø60 mm, csapágypozíció 55, anyag 40Cr Vízszintes hengerek felületkezelése: Felületi edzés, HRC 50–55 Csapágycsúszka: 45# kovácsolt acél Függőleges hengertengely: Ø40 mm, anyag 40Cr, edzett, temperált és megkeményített Függőleges és vízszintes görgők – állvány kialakítása: portálszerű, nyílásszélesség 120 mm, a vízszintes görgőállvány szorítása csigahajtással állítható A vízszintes és függőleges görgőállványok anyaga: hegesztett, majd öregítő lágyításon átesett Hajtómű: Spirális kúphajtómű Szorítógörgő-tengely: Ø50 mm, 2 szorítógörgő, kézi csavarrúddal állítható Vezetőtengely: Ø40 mm Sorjátlanító kés: 2 db, egy működésben, egy tartalék Hűtőtartály Hidegfűrész Funkció: A hidegfűrész az ERW-gyártósor egyik kulcsfontosságú gépe. Nagy sebességű gyártás során képes a csöveket az előre beállított hosszúságra vágni. Típus: KK-5-50 Csőátmérő: Kerek csövek Ø16–63,5 mm, valamint a hozzájuk tartozó négyzetes és téglalap alakú csövek Vágási hossz: Bármely hossz 1–6 m között Anyagvastagság: 0,6–2,5 mm Fűrészmotor: 11 kW-os váltakozó áramú motor frekvenciaváltóval Előtolási motor: 2,9 kW-os szervomotor, Yaskawa Hajtómotor: 11 kW-os szervomotor, Yaskawa Előtolási mód: szervomotoros, többlépcsős sebességű előtolás Sebességkövetés: max. 110 m/min Szorítóerő: pneumatikus Fűrészlap: Ø400 mm Fűrészcsökkentő modell: KK-80 Fűrészlökethossz (fogasléc hossza): 3 m Gép méretei: 4500 × 1500 × 1300 mm Szállítószalag, asztal és csomagológép Működés: A formázott csöveket a tekercsről automatikusan az asztalra szállítják. Egy egyszerű csomagológéppel hatszögletű kötegekbe csomagolják őket. Görgősín hossza: 16 m, 1 db YCT200-4A motor, 5,5 kW Megjegyzés: A műszaki adatok és leírások az eredeti megrendelés-visszaigazolásból származnak. Kizárólag tájékoztató jellegűek, és nem kötelező érvényűek.
