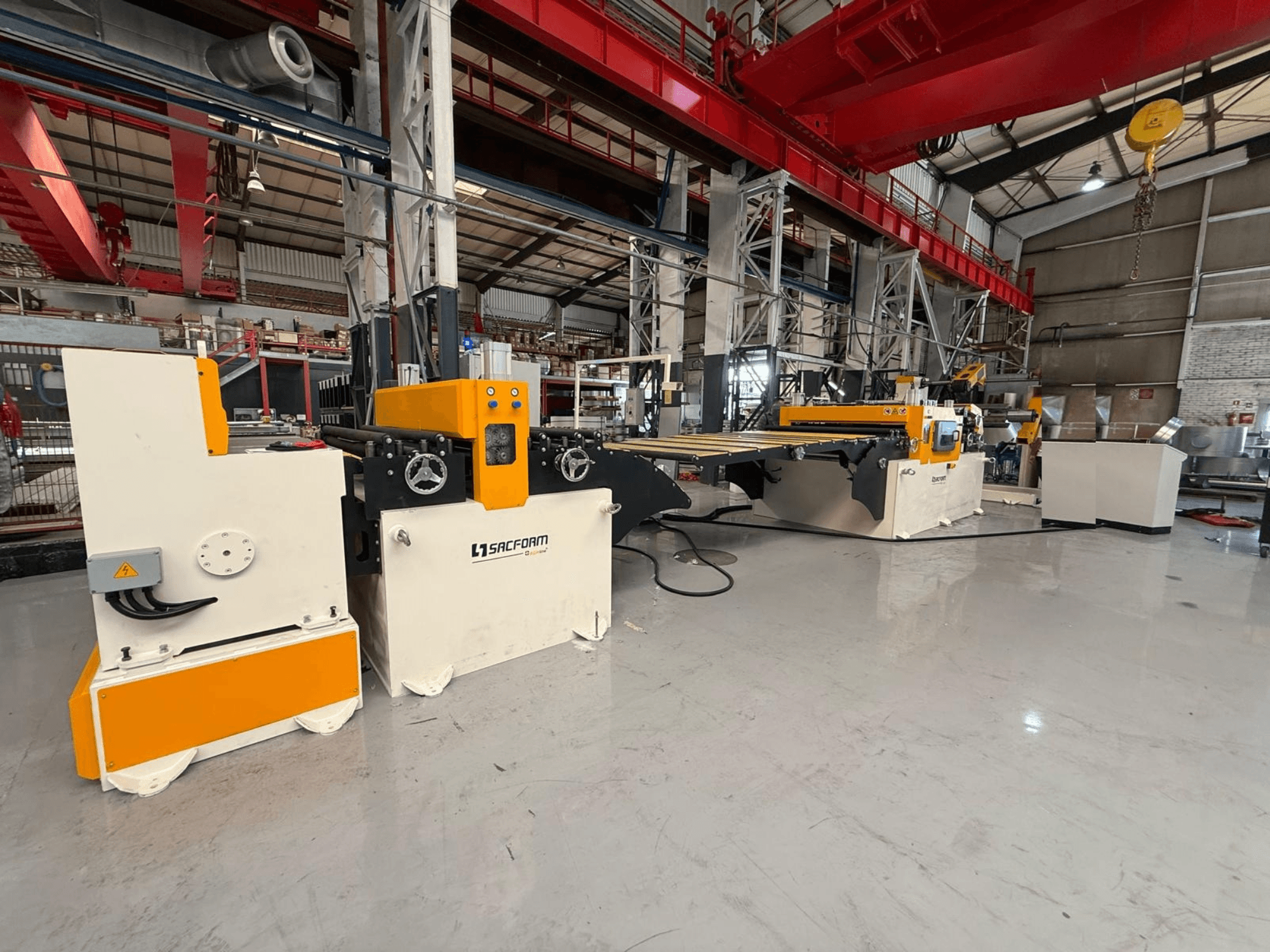

SACFORM - CRL1503-6PL-OTH-SAC-2025-00001

• Kapacitás: 1500 mm szélesség × 1–3 mm vastagság (AL/MS), legfeljebb 1,5 mm (SS), 6 tonnás tekercsek

• Anyagok: alumínium (AL), lágyacél (MS), rozsdamentes acél (SS)

• Kész lemez mérete: szélesség 500–1500 mm; hossz 500–4000 mm

• Tekercs jellemzői: belső átmérő 490/610 mm; külső átmérő max. 1400 mm; tömeg max. 6000 kg

• Vonalsebesség: 30 m/perc szabad munkasebesség (az indítás-leállításos vágás vágásonként ~2,5 másodpercet ad hozzá)

• Kezelők: 1

• Áramellátás és közművek:

  • Elektromos: 380 V, háromfázisú, 50 Hz; segédáramellátás 220 V, 50 Hz; 24 V egyenáramú mágnesszelepek

  • Beépített teljesítmény: 32 kW; jellemző üzemi fogyasztás: 13 kW

  • Légnyomás: 6 bar

  • Hidraulika: üzemi nyomás 120 bar; fő üzemi nyomás 220 bar; 2 hidraulikus egység, egyenként 40 L

• Vezérlés és elektronika: Siemens PLC; Siemens/Rexroth elektronika és vezérlőpanel; 7" érintőképernyő; távoli támogatási lehetőség

Vonalkonfiguráció (tartalmazott modulok és főbb műszaki adatok)

• Hidraulikus tekercsbetöltő kocsi:

  • Teherbírás 6000 kg (egyetlen tekercs), max. szélesség 1500 mm, max. külső átmérő 1400 mm

  • V-típusú ágy, hidraulikus oldalirányú elmozdítás és emelés (300 mm lökethossz), panelvezérlés

• Egyorszárú hidraulikus tekercsletekercselő:

  • Teherbírás 6000 kg; max. szalagszélesség 1500 mm; belső átmérő 490–610 mm; külső átmérő 1400 mm

  • Kúpos tágulású hidraulikus orsó; motoros dob reduktorral, állítható sebességgel

  • Felső nyomó-/biztonsági kar; lézerérzékelő a tekercselés szabályozásához és az automatikus leállításhoz

• Automatikus vezető-/bevezető platform szervo hajlítókarokkal:

  • Automatikus tekercsbefűzés és átvitel a kiegyenesítőbe

  • Hajlítókar: 2 görgő Ø110 mm, szervomeghajtású; 2 dugattyú

  • A platform mozgása: hidraulikus fel/le és előre/hátra; automatikus, kézi befűzés nélkül

• Egyenesítő egység:

  • Sebesség akár 30 m/perc; munkaszélesség 500–1500 mm

  • Összesen 11 görgő: 7 egyengető, 2 adagoló, 2 szorító (mindegyik Ø110 mm)

  • Motoros egyengető beállítás; hidraulikusan nyitható görgőcsoport

  • Pneumatikus hengernyomás; alacsony holtjátékú hajtóműcsoport; hajtómű anyaga 8620

  • Függőleges csapágyvezetékek; 2 vezetőegység; szélességállítás fogaskerék-rendszeren keresztül

  • PVC-bevonat funkcióval

• Szervo adagoló:

  • Sebesség akár 30 m/perc; max. szélesség 1500 mm; vastagság 1–3 mm

  • 2 szervohenger (felső/alsó) Ø110 mm; hengeranyag 4140

  • Encoder-alapú hosszirányú vágásvezérlés; pneumatikus nyomás; alacsony holtjátékú fogaskerekek

  • Vezetés: kétoldalas oldalsó vezetők, vízszintes vezetőgörgők, fogaskerék-szélesség-beállítás, jobb/bal igazítás 90°-ig

  • Szervovezérlés: automatikus adagolási ciklus, programozható sebesség, programozható vágási hossz és mennyiség, 250 program és legfeljebb 50 hossz tárolására alkalmas memória, 7" érintőképernyő, 8 külső kimenet

• Start-stop guillotine vágó:

  • Vágási kapacitás 1–3 mm; szélesség 1500 mm

  • Késanyag 2379; magas szén- és krómtartalmú kések; 2 éles felső, 4 éles alsó

  • Állítható pengetávolság; mechanikus lemezrögzítés

  • Körülbelül 2,5 másodperces ciklusidő-veszteség vágásonként; teflon csúszóvezetékek a vágógerendán

• Hidraulikus és pneumatikus alkatrészek: Bosch Rexroth/Bucher hidraulikus szelepek; Festo/Pemaks pneumatikus alkatrészek; Gamak/Yilmaz motorok

• Elektromos/automatizálás: Siemens PLC; Siemens/Rexroth alkatrészek; elektromos szekrény és automatizálási rendszer

Megjegyzések

• A rozsdamentes acél vágási vastagsága legfeljebb 1,5 mm.

• A megadott 30 m/perc a szabad vonalsebesség; a tényleges átbocsátási teljesítmény a vágógép indítási-leállítási ciklusától függ (~2,5 másodperc vágásonként).
