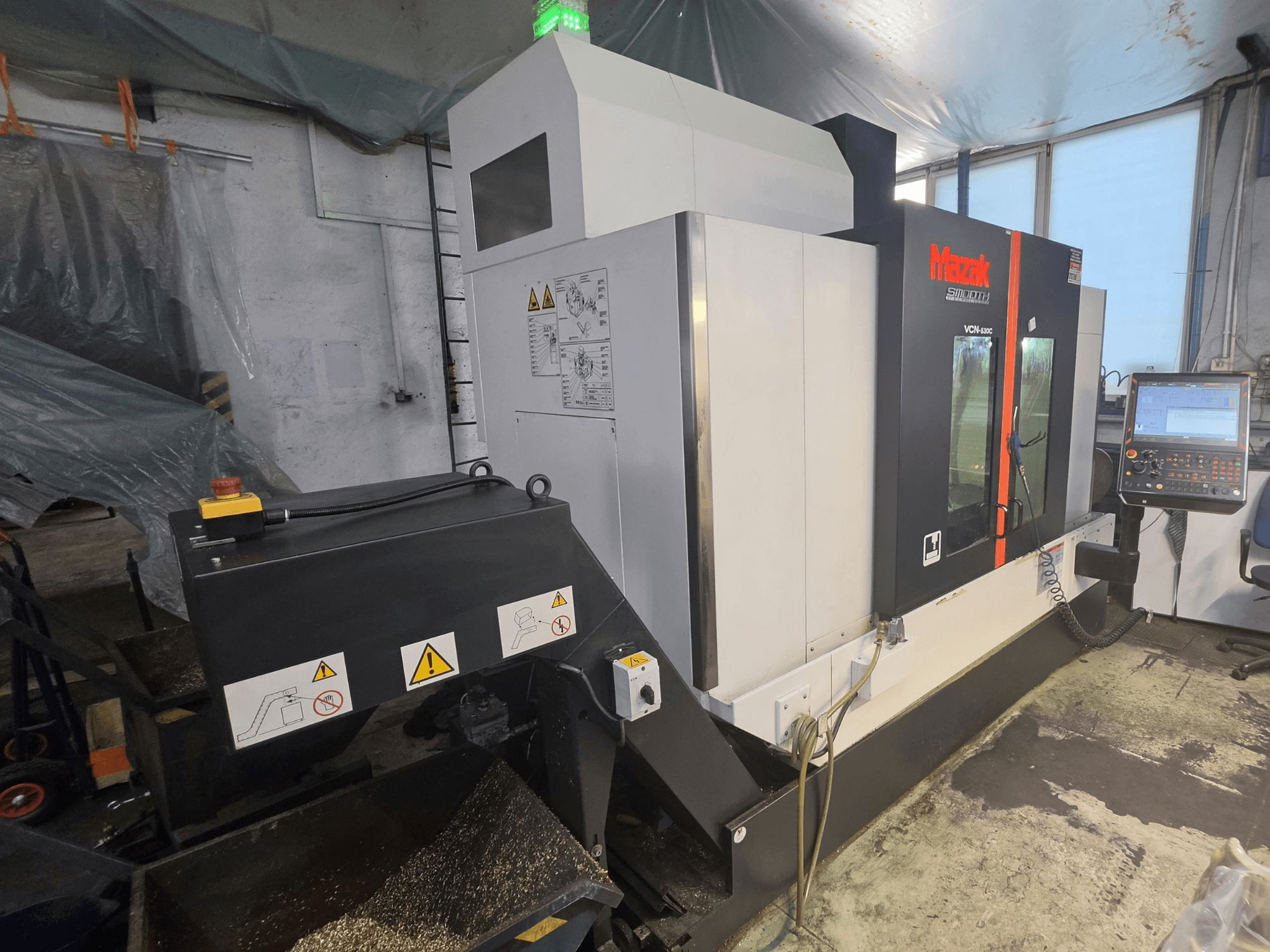

Mazak - MAZAK VCN-530CPL-MIL-MAZ-2020-00001

Munkaterület és mozgástartomány

• Asztal–orsócsúcs távolság: 150–660 mm

• Az oszlop felülete és az orsó középpontja közötti távolság: 586 mm

Asztal

• Méretek: 1 300 × 550 mm

• T-hornyok: 5 × 18 mm; osztás 100 mm

Orsó

• Hajtás: Elektromosan választható kétfokozatú

• Orsócsapágy furatátmérője: 70 mm

• Gyorsulási idő: 2,0 s

• Motor teljesítménye: 18,5 kW (5 perc) / 11 kW (40% ED) / 7,5 kW (S1)

Előtolási sebességek

• Gyorselőrehaladás X/Y/Z: 42 m/perc

• Vágási előtolás X/Y/Z: 1–42 000 mm/perc

Automatikus szerszámcserélő

• Max. szerszámátmérő: 80 mm (szomszédos szerszámok) / 125 mm (szomszédos rekeszek üresek)

• Maximális szerszámhossz: 350 mm (a mérővonalától számítva)

• Szerszámválasztás: MAZATROL véletlenszerű memória, legrövidebb út

• Szerszámváltási idő: 1,3 s

Hűtőfolyadék- és forgácskezelés

• Orsón átvezetett nagynyomású hűtőfolyadék: kb. 15 kgf/cm² (~14,7 bar)

• Hűtőfolyadék-tartály: 250 L

• Hűtőfolyadék-öblítés a burkolatokhoz

• Kézi mosópisztoly

• Munkadarab levegőfúvás

• Készülék ködelszívásra

Vezérlő funkciók és érzékelők előkészítése

• Szinkron menetfúrás

• Maximális programméret: 8 MB

• G00 meredekségi állandó (gyorsmozgás-optimalizálás)

• Előkészítés a Renishaw OMP60 munkadarab-érzékelőhöz

A gép méretei

• Alapterület: 2 880 × 3 102 mm

Kiegészítő berendezések

• Kitagawa NC forgóasztal, MR250 sorozat (típus: MR250RAE13)

  • Gyártás dátuma: 2020. október

  • Súly: 85 kg

  • Az MR250 mechanikus rögzítése a csomagban szerepel

• CROWTHER bal oldali, csuklós szalagos forgácsszállító

• Kiegészítő munkaterületi világítás

• Háromszínű LED jelzőtorony

• Lengyel nyelvű használati útmutatók és biztonsági címkék
