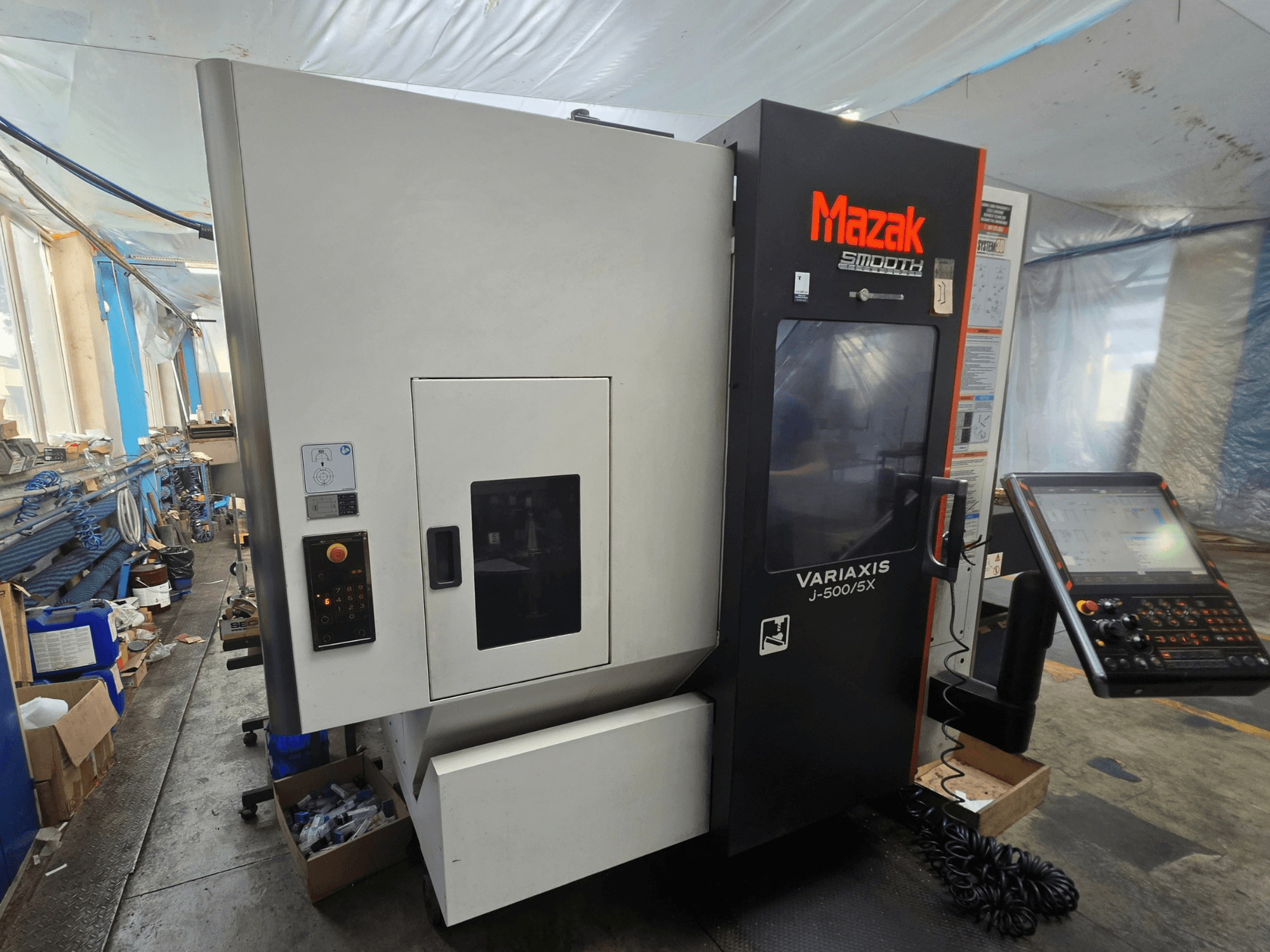

Mazak - VARIAXIS J-500/5XPL-MIL-MAZ-2018-00001

• Vágási idő („csak vágás”): 14 396 óra 54 perc

• Munkakapacitás és mozgástartomány

  • Maximális munkadarab-átmérő: 500 mm; magasság: 350 mm

  • A-tengely dőlésszöge: -120° és +30° között; C-tengely forgása: ±360°

  • A/C indexelési lépés: 0,0001°

  • Gyorsmozgás X/Y/Z: 30 000 mm/perc

  • Maximális vágási előtolás X/Y/Z: 30 000 mm/perc

  • A-tengely indexelési ideje: 0,6 s 90°-onként

  • C-tengely indexelési ideje: 0,55 s 90°-onként / 1,05 s 180°-onként

  • Vezetősínek: Görgős lineáris vezetősínek

• Asztal és szabad terek

  • Dönthető/forgó asztal A- és C-tengelyekkel

  • Asztalméret: 500 × 400 mm

  • T-hornyos asztal (a végleges konfigurációban meghatározottak szerint)

  • Az orsó vége és az asztal felülete közötti távolság, asztal vízszintes helyzetben: 50–560 mm

  • Az orsó vége és az asztal közötti távolság, asztal függőleges helyzetben: 40–550 mm

• Orsó

  • Orsóhűtő; orsóhűtőolaj-tartály: 16 l

  • Programozható orsóirány 1°-os lépésekben

• Szerszámcserélő és szerszámtár

  • ATC visszanyerő funkcióval; digitális magazin kijelző; külső magazin kezelőpanel

  • Szerszámválasztás: rögzített magazincímek automatikus legrövidebb út kiválasztással

  • Maximális szerszámhossz: 300 mm

  • Maximális szerszámátmérő szomszédos szerszámokkal: 90 mm; üres szomszédos rekeszekkel: 130 mm

  • Chip-to-chip idő: 6,20 s

• Mérés és tapintás

  • Automatikus szerszámhossz-mérés és szerszámtörés-érzékelés

  • G37 automatikus szerszámhossz-mérési funkció

  • Abszolút pozicionáló rendszer

  • MAZA-CHECK rendszer

  • Előkészítés az RMP600 munkadarab-érzékelőhöz

• Hűtőfolyadék és hőkezelés

  • Szerszámon keresztül történő nagynyomású hűtőfolyadék-ellátás (~15 kgf/cm² ≈ 14,7 bar), áramlás ~35 L/min

  • Hűtőfolyadék-tartály: 300 L

  • Hűtőfolyadék-öblítő rendszer

  • Hűtés az X/Y/Z-tengelyes golyósorsóinak

• Vezérlés és szoftver

  • MAZATROL párbeszédes és EIA/ISO programozás; egyidejű 5-tengelyes vezérlés EIA/ISO-ban

  • G00 meredekségi állandó; zökkenőmentes újraindítás; ferde megmunkálási sík; inverz időalapú előtolás

  • Kiterjesztett munkapontok: 300 pár; Változó makrók: 600 változó

  • Póluskoordinátás programozás; Tornado megmunkálási ciklus

  • Nagy sebességű megmunkálás és simítás; Forgótengelyek geometriai kompenzációja

  • Zökkenőmentes sarokvezérlés; Változó gyorsulásvezérlés

  • Interfészek: USB, LAN, SD memóriakártya

• Biztonság, burkolat, megfelelőség

  • Teljes munkaterületet lefedő burkolat felső fedéllel

  • Biztonsági reteszelésű kezelői ajtó; munkaterületi világítás

  • Intelligens biztonsági pajzs (ISS)

  • CE-jelölés

• Automatizálás/kezelési segédeszközök

  • A gép automatikus be- és kikapcsolása, valamint bemelegítése

Kiegészítő felszerelés

• Jobb oldali, csuklós szalagos forgácsszállító acélmegmunkáláshoz

• Európai piacra szánt tápegység

• Gépbeépítési készlet

• Lengyel nyelvű kézikönyvek és biztonsági címkék
