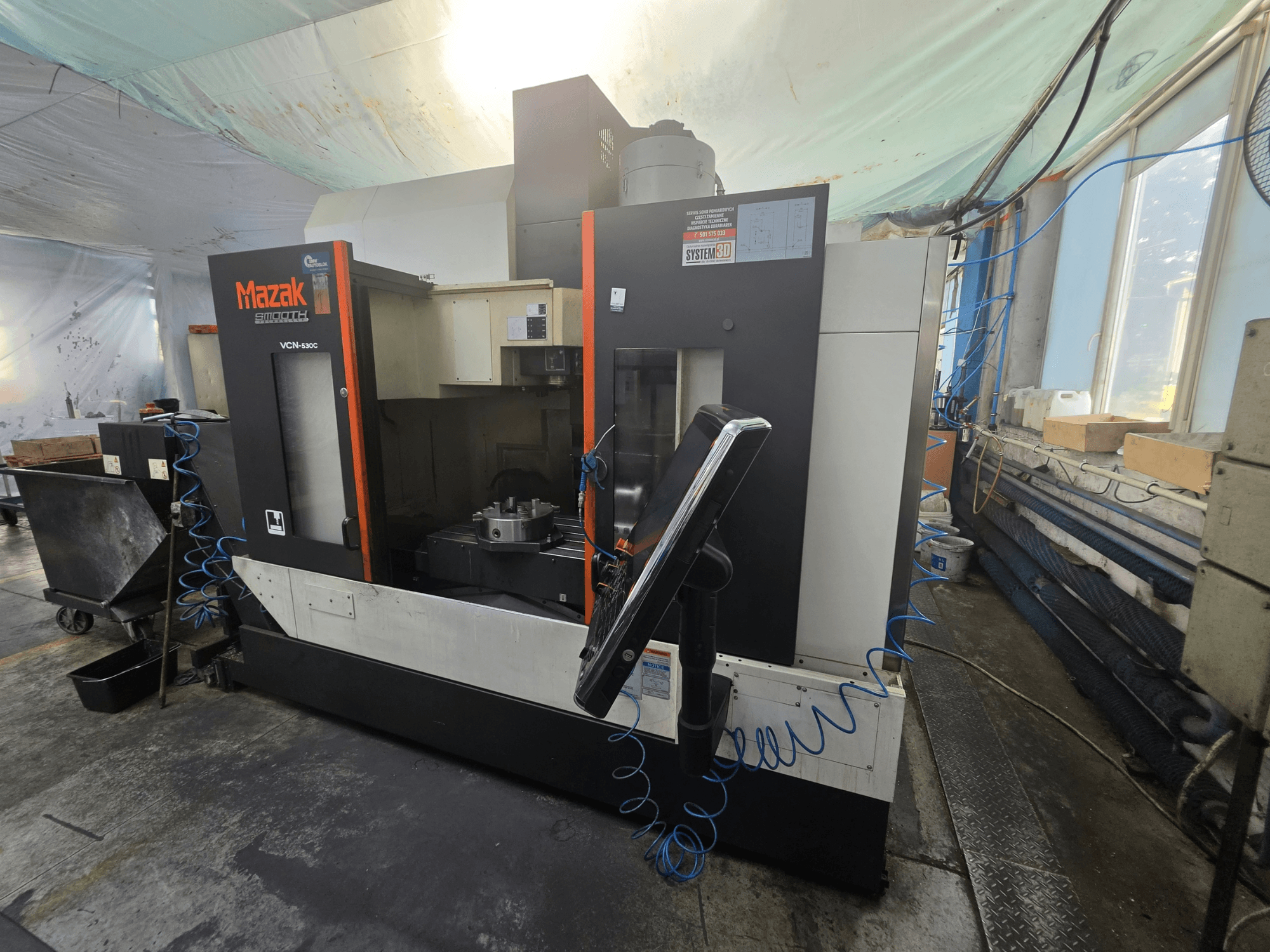

Mazak - VCN-530CPL-MIL-MAZ-2017-00001

• Üzemóra-számláló (csak vágás): 11 917 óra

• Tengelyek mozgástartománya (standard VCN 530C):

  • Távolság az asztal felületétől az orsó orráig: 150–660 mm

  • Távolság az oszlop és az orsó középpontja között: 586 mm

• Munkaterület / kapacitások:

  • Maximális munkadarab-hossz: 1 300 mm

  • Maximális munkadarab-szélesség: 550 mm

  • Maximális munkadarab magasság: 570 mm

  • Maximális munkadarab-súly: 1 200 kg

• Munkapad:

  • Asztalméret: 1 300 × 550 mm

  • T-hornyok: 5; szélesség 18 mm; osztás 100 mm

  • Megjegyzés: Az asztal terhelhetősége nem egyezik meg a forgóasztal terhelhetőségével

• Orsó:

  • Motor teljesítmény: 18,5 / 11 / 7,5 kW (a terheléstől függően)

• Szerszámok / ATC:

  • Maximális szerszámhossz: 350 mm

  • Maximális szerszámátmérő: 80 mm (125 mm, ha a szomszédos rekeszek üresek)

  • Szerszámcsere: 1,3 s

• Előtolási sebességek:

  • Gyors X/Y/Z: 42 m/perc

  • Vágási előtolás: 1–42 000 mm/perc

• Műszaki adatok / méretek:

  • Hűtőfolyadék-tartály űrtartalma: 250 l

  • Alapterület (kb.): 2 880 × 3 102 mm

  • A gép magassága (kb.): 2 807 mm

• A géphez tartozó funkciók (PD081 gyártási csomag):

  • Munkadarab levegőfúvás

  • Nagynyomású, orsón átmenő hűtőfolyadék

  • A gép burkolatainak hűtőfolyadékkal történő öblítése

  • Szinkron menetfúrás

  • CNC memória: maximális programméret 8 MB

  • G00 lejtés Állandó gyorsmozgás-optimalizálás

Kiegészítő felszerelés

• Negyedik tengely:

  • Tsudakoma NC forgóasztal, RNE-200L modell (Japán), 250 mm-es befogólemezel

  • Negyedik tengely előkészítése a gépen

• Forgácskezelés:

  • Bal oldali Crowther csuklós szalagos forgácsszállító

  • A bal oldali forgácsszállító előkészítése

• Érzékelés:

  • Renishaw OMP60 munkadarab-érzékelő

  • Az OMP60 felszerelése a gépre

• Elszívás:

  • Filtermist FX6002 olajköd-elszívó egység

• Egyéb:

  • Munkadarab-rögzítő rendszer

  • Pneumatikus meghajtású hűtőfolyadék-mosópisztoly
