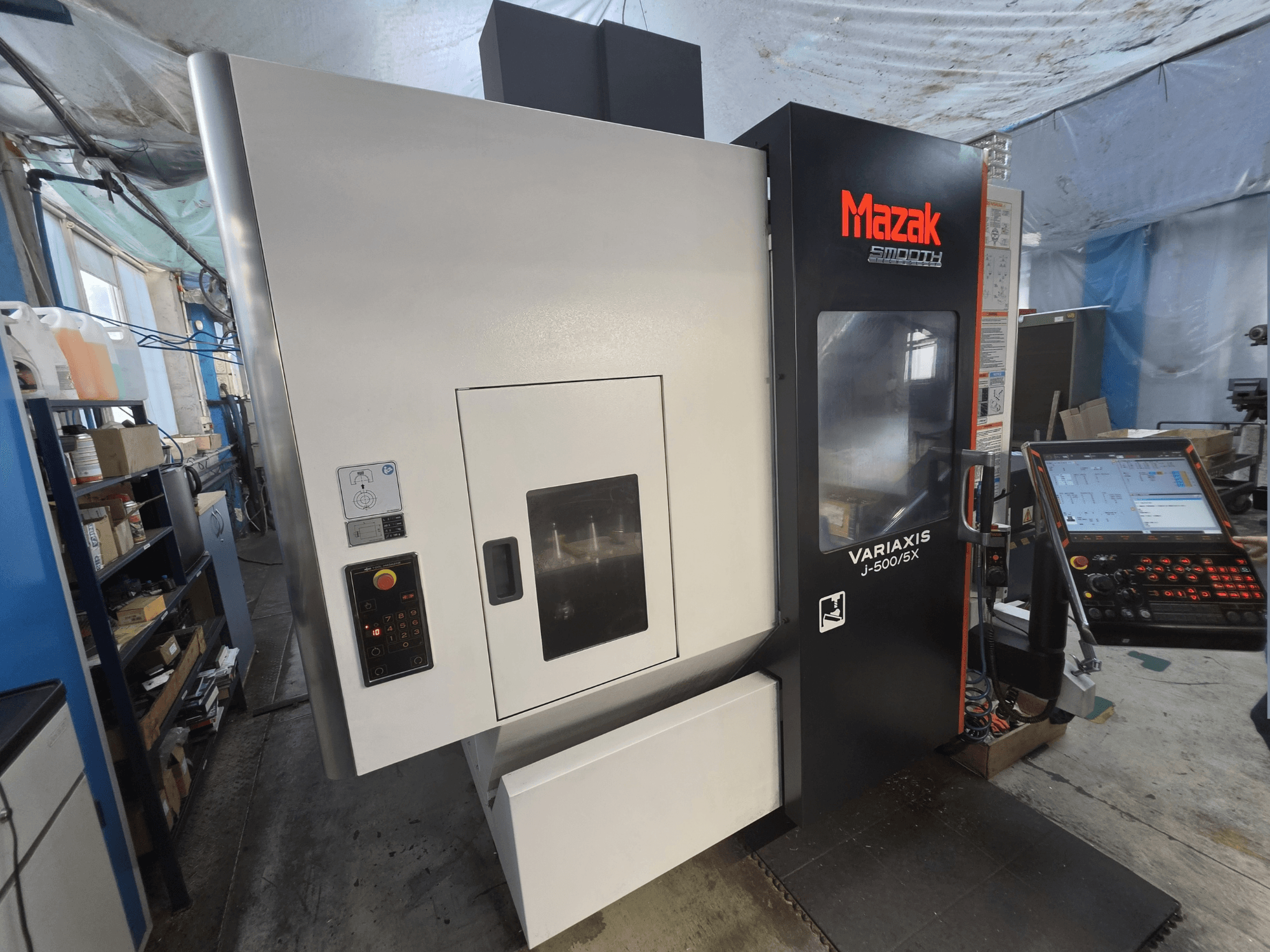

Mazak - VARIAXIS J-500/5XPL-MIL-MAZ-2022-00001

• CNC-vezérlés: MAZATROL SmoothX 19 hüvelykes színes érintőképernyővel

Munkakapacitás és mozgástartományok

• A-tengely dőlésszöge: -120° és +30° között

• C-tengely forgás: ±360°

• A/C indexelési lépés: 0,0001°

• Gyorsmozgás X/Y/Z: 30 000 mm/perc

• Maximális vágási előtolás X/Y/Z: 30 000 mm/perc

• A-tengely indexelési ideje: 0,6 s/90°

• C-tengely indexelési ideje: 0,55 s 90°-onként / 1,05 s 180°-onként

Asztal és szabad terek

• Dönthető/forgó asztal (A/C tengelyek)

• Asztalméret: 500 × 400 mm

• T-hornyos asztal (a végleges konfigurációnak megfelelően)

• Az orsó vége és az asztal felülete közötti távolság (asztal vízszintes helyzetben): 50–560 mm

• Az orsó vége és az asztal közepe közötti távolság (asztal függőleges helyzetben): 40–550 mm

Orsó

• Orsóhűtő 16 l-es hűtőolaj-tartállyal

• Programozható orsóirány 1°-os lépésekben

Szerszámtár és ATC

• ATC visszanyerő funkcióval; digitális szerszámtár-kijelző és külső kezelőpanel

• Szerszámválasztás: rögzített címek automatikus legrövidebb út kiválasztásával

• Húzócsap: Yamazaki ANSI

• Maximális szerszámhossz: 300 mm

• Maximális szerszámátmérő szomszédos szerszámokkal: 90 mm

• Maximális szerszámátmérő szomszédos zsebek üres állapotában: 130 mm

• Chip-to-chip idő: 6,20 s

Mérés és tapintás

• Renishaw RMP600 rádiós munkadarab-érzékelő

• MAZA-CHECK rendszer

• Automatikus szerszámhossz-mérés és szerszámtörés-érzékelés

• G37 automatikus szerszámhossz-mérés

• Abszolút pozicionáló rendszer

Hűtőfolyadék- és forgácskezelés

• A szerszámon keresztül áramló nagynyomású hűtőfolyadék: kb. 15 kgf/cm² (≈14,7 bar), kb. 35 l/perc

• Hűtőfolyadék-tartály: 300 L

• Hűtőfolyadék-öblítőrendszer és kézi öblítőpisztoly

• X/Y/Z irányú golyósorsók hűtése

• Munkadarab levegőfúvás

Vezérlés és szoftver

• MAZATROL SmoothX CNC

• EIA/ISO programozási csomag

• Egyidejű 5-tengelyes vezérlés

• Kiegészítő 5-tengelyes megmunkálási csomag a SmoothX-hez

• 3D-s koordinátaforgatás

• Sima szinkron menetfúrás

• G00 meredekségi állandó (gyors optimalizálás)

• Sima újraindítás

• Döntött megmunkálási sík

• Inverz időalapú előtolás

• Kiterjesztett munkadarab-eltolások: 300 pár

• Változó makrók: 600 változó

• Nagy sebességű megmunkálás és simítás

• Geometriai kompenzáció forgótengelyekhez

• Interfészek: USB, LAN, SD-kártya

Felépítés, biztonság és egyéb jellemzők

• Elektronikus kézikerék

• Háromszínű jelzőtorony

• A gép automatikus be- és kikapcsolása, valamint bemelegítése

• Görgős lineáris vezetők

• Teljes burkolat felső fedéllel; reteszelhető kezelői ajtó

• Munkaterület megvilágítása

• Intelligens biztonsági pajzs (ISS)

• CE-jelölés

Kiegészítő felszerelés

• CROWTHER jobb oldali, csuklós szalagos forgácsszállító (acélmegmunkáláshoz)

• GX500 ködelszívó egység elszívó előkészítéssel

• Európai piacra szánt tápegység

• Gép-telepítő készlet

• Lengyel nyelvű használati útmutatók és biztonsági címkék
