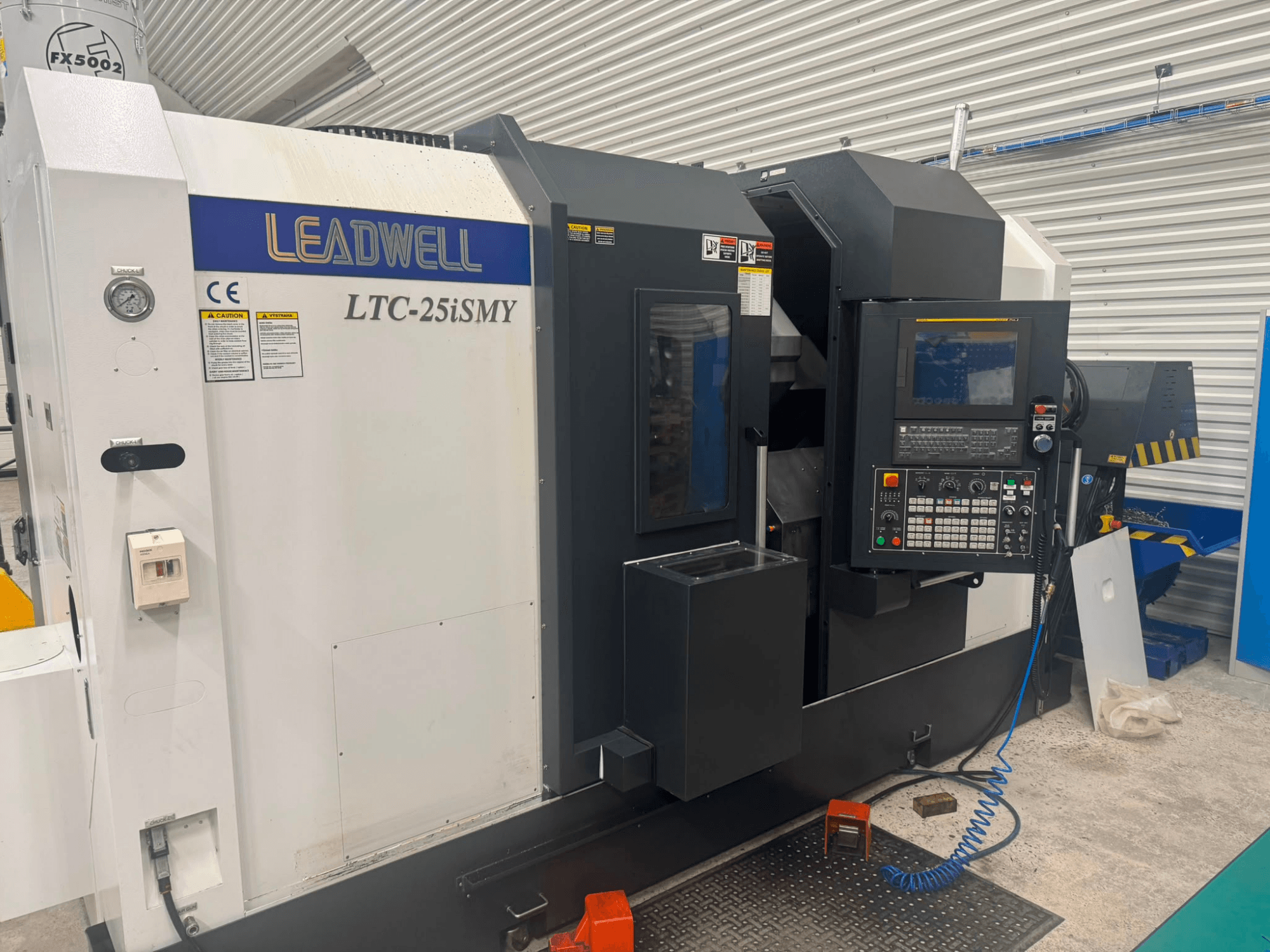

Leadwell - LTC-25iSMYSK-TUR-LEA-2025-00001

• Kapacitások

  • Max. esztergálási átmérő az asztal felett: 590 mm

  • Max. esztergálási átmérő a keresztirányú támasz felett: 590 mm

  • Max. esztergálási átmérő: 430 mm

  • Max. esztergálási hossz: 770 mm

  • Max. rúdátmérő: 78 mm

  • Max. munkadarab súly: 39 kg

• Tengelyek és mozgástartományok

  • Z2 (ellenorsó) mozgástartomány: 780 mm

  • Min. C1 tengely pozicionálási lépés (főorsó): 0,001

  • Min. C2 tengely pozicionálási lépés (ellenorsó): 0,001

• Főorsó

  • Tokmányméret: 254 mm

  • Orsó kúpos alakja: A2-8

  • Orsófurat: 89 mm

  • Orsó meghajtás típusa: Fanuc A P30/6000i

• Ellenorsó

  • Max. fordulatszám: 4000 fordulat/perc

  • Tokméret: 210 mm

  • Kúpos: A2-6

  • Max. rúdátmérő: 66 mm

  • Teljesítmény: 15 kW

  • Orsóhajtás típusa: Fanuc A 12/7000i

• Tárcsa / szerszámok (EWS szerszámfej)

  • Szorítórendszer átmérője: BMT65

  • Pozíciók száma: 12

  • Max. külső szerszámméret: 25 x 25 mm

  • Max. belső szerszám befogási átmérő (menetvágás): 40 mm

  • Szomszédos szerszámcsere idő: 0,8 s

  • Max. szerszámcsere idő: 1,3 s

  • A hajtott szerszámok max. fordulatszáma (axiális): 4000 fordulat/perc

  • A hajtott szerszámok maximális fordulatszáma (radiális): 4000 fordulat/perc

  • Forgó szerszámhajtás teljesítménye: 4,5 kW

• Gyorselőtolás

  • X: 15 000 mm/min

  • Z: 20 000 mm/perc

  • Y: 7 500 mm/perc

  • Z2 (ellenorsó): 20 000 mm/perc

• Vezérlés

  • Fanuc 0iTF PLUS 15" LCD-kijelzővel, Manual Guide i, Ethernet

• Gép teljesítigénye: 65 kVA

Kiegészítő felszerelés

• Hüvelyes befogás

• Hidraulikus befogó 254/3 (10"), rúd max. Ø77 mm, 3500 fordulat/perc

• Renishaw HPMA szerszámérzékelő (motoros kar)

• 20 bar nyomású hűtőfolyadék a szerszámfejen keresztül

• Munkadarab-lefúvó fúvóka a főorsó felett

• Munkadarab-lefúvó fúvóka a segédorsó felett

• Kazettás forgácselvezető forgácstárolóval

• Ellenorsó 203/3-as befogóval

• Munkadarab-eltávolító lapát tárolóval

• Előkészítés/csatlakozó a rúdbetöltőhöz

• Jelzőfény (gépállapot-jelző)

• Olajszeparátor hűtőfolyadék-emulzióhoz (a kicsorduló kenőanyagból)

• 3 db BMT65 axiális forgóegység

• 3 db BMT65 radiális forgóegység

• 4 db kétoldalas tartó külső esztergáláshoz BMT65

• 4 db kétoldalas tartó belső esztergáláshoz BMT65

• 1 db egyoldalas tartó belső esztergáláshoz

• Filtermist elszívó FX5002
