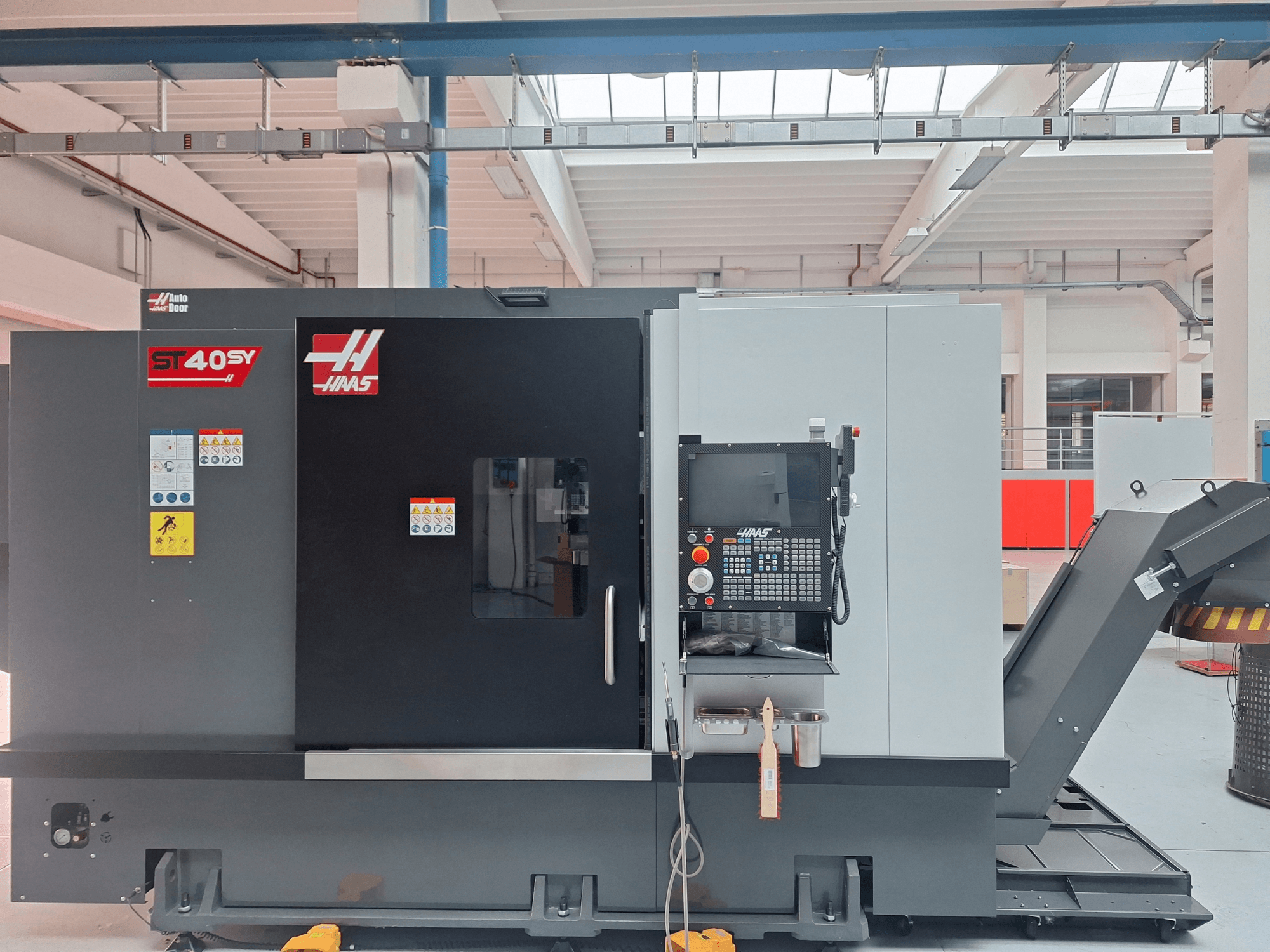

HAAS - ST-40SYIT-TUR-HAA-2025-00001

• Munkaidő: 0

• Bemutatótermi gép

• Tokmányméret: 15,0 hüvelyk / 381 mm

• Maximális munkadarab-forgási átmérő: 35,5 in / 902 mm

• Maximális vágási átmérő (BMT75 revolverrel): 27,50 in / 699 mm

• Maximális vágási hossz: 28,0 in / 711 mm

• Rúd befogadóképessége: 4,00 in / 102 mm

• X tengely gyorsmozgása: 472 ipm / 12,0 m/min

• Y tengely gyorsmozgása: 472 ipm / 12,0 m/perc

• Z tengely gyorsmozgása: 710 ipm / 18,0 m/min

• Maximális tolóerő X: 5500 lbf / 24465 N

• Maximális tolóerő Y tengelyen: 2300 lbf / 10231 N

• Maximális tolóerő Z: 9000 lbf / 40034 N

• Orsócsúcs: A2-8

• Hajtásrendszer: 2-fokozatú sebességváltó

• Orsó maximális nyomatéka: 1400,0 ft-lbf @ 150 rpm / 1898,0 Nm @ 150 rpm

• Orsófurat átmérője: 4,62 in / 117,3 mm

• XP opcionális hajtásrendszer: 2-fokozatú sebességváltó

• XP opció maximális teljesítménye: 55,0 hp / 41,0 kW

• XP opció maximális fordulatszáma: 2400 rpm

• XP opció maximális nyomatéka: 2100,0 ft-lbf @ 150 rpm / 2847,0 Nm @ 150 rpm

• Főorsó C tengely maximális teljesítménye: 5,0 hp / 3,7 kW

• Főorsó C-tengely maximális fordulatszáma: 49 fordulat/perc

• Főorsó C-tengely pozicionálása: ± 0,01 °

• Főorsó C-tengely fékátmérője: 21,5 in / 546 mm

• Főorsó C-tengely fék tartási nyomatéka: 450 ft-lbf / 610 Nm

• Hátsó orsó kúpos csatlakozása: MT5

• Hátállvány-húzása: 26,0 in / 660 mm

• Hátállvány maximális tolóereje (Acme): 3 000 lbf / 13 345 N

• Hátsó orsó minimális tolóereje (Acme): 200 lbf / 890 N

• Tárcsás szerszámtartó szerszámok száma: 12 állomás

• Tárcsás szerszámváltó indexelési ideje (egy szerszám): 2 s

• Tárcsás szerszámhordozó: BMT75

• Hajtott szerszámok maximális fordulatszáma: 4000 rpm

• Hajtott szerszámok: BMT75

• Hűtőfolyadék-kapacitás: 95 gal / 360 L

• Légigény: 4 scfm @ 100 psi / 113,0 L/min @ 6,9 bar

• Beépített légtömlő: 3/8 in

• Minimális levegőnyomás: 80 psi / 5,5 bar

• Bemeneti váltakozó feszültség (háromfázisú) – alacsony: 220 VAC

• Teljes terhelésű áramerősség (háromfázisú) – alacsony: 70 A (standard) / 105 A (XP opció)

• Bemeneti váltakozó áramú feszültség (háromfázisú) – magas: 440 VAC

• Teljes terhelésű áramerősség (háromfázisú) – magas: 35 A (alap) / 53 A (XP opció)

• Belföldi raklapméretek: 217,0 in x 95,0 in x 116,0 in / 551 cm x 241 cm x 295 cm

• Exportládák méretei: 217,0 hüvelyk x 95,5 hüvelyk x 120,5 hüvelyk / 551 cm x 243 cm x 306 cm

• Exportládák súlya: 22 141 lb / 10 043,0 kg

Kiegészítő felszerelés

• Forgácsszállító

• Távirányító / CNC vezérlőegység

• Automatikus ajtó funkció

• Eppinger Preci-Flex hajtott szerszámtartók

• Samchully 3-pofás tokmány

• Szerszámbeállító / tapintó

• Hűtőfolyadék-/levegőfúvó tömlő
