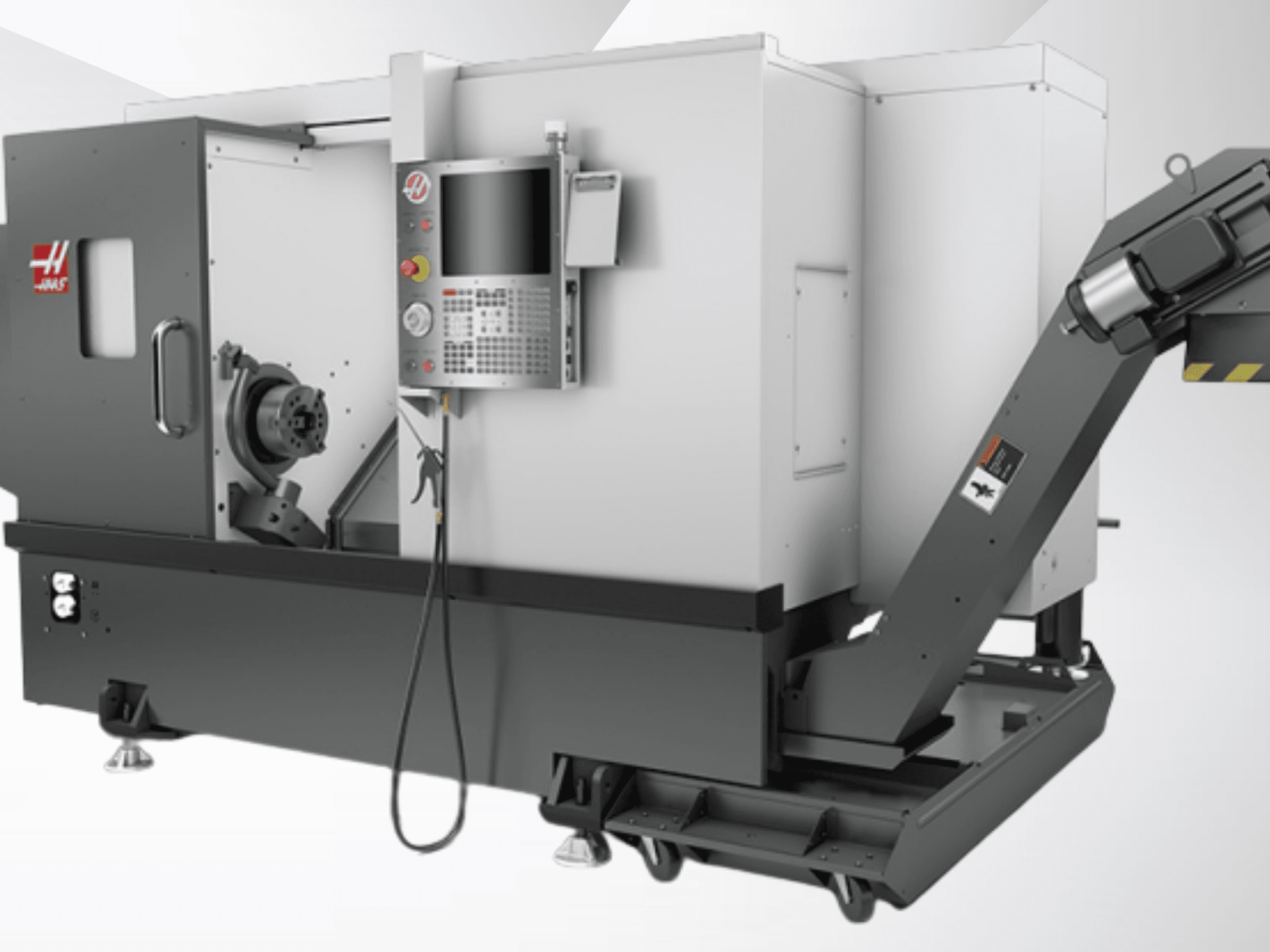

HAAS - ST-20ES-TUR-HAA-2022-00002

• Tokmányméret: 8,3 in / 210 mm

• Maximális munkadarab-forgási átmérő: 21,0 in / 533 mm

• Maximális vágási átmérő (BOT revolver): 13,00 in / 330 mm

• Maximális vágási átmérő (BMT65 revolver): 11,75 in / 298 mm

• Maximális vágási hossz: 22,5 in / 572 mm

• Rúdkapacitás: 2,50 hüvelyk / 64 mm

• X-tengely gyorshaladási sebessége: 945 ipm / 24,0 m/min

• Z-tengely gyorshaladási sebessége: 945 ipm / 24,0 m/min

• X-tengely maximális tolóerő: 4 100 lbf / 18 238 N

• Z-tengely maximális tolóerő: 5 100 lbf / 22 686 N

• Orsócsúcs: A2-6

• Orsó meghajtórendszer: Közvetlen sebesség, szíjhajtás

• Orsó maximális nyomatéka: 150,0 ft-lbf @ 500 rpm / 203,0 Nm @ 500 rpm

• Orsófurat: 3,50 in / 88,9 mm

• Tárcsás állomások: 12 állomás (VDI 40)

• Fúrórúd hátsó szabad magassága: 4,00 in / 102,0 mm

• Hűtőfolyadék-tartály űrtartalma: 55 gal / 208 L

• Hűtőfolyadék-szivattyú: 1 HP / 0,75 kW változó áramlású (45 L/min @ 2 bar)

• Légigény: 4 scfm @ 100 psi / 113 L/min @ 6,9 bar

• Minimális légnyomás: 80 psi / 5,5 bar

• Légvezeték / csatlakozó mérete: 3/8 in

• Kisfeszültségű elektromos rendszer: 220 VAC (háromfázisú), 40 A teljes terhelés mellett

• Nagyfeszültségű elektromos hálózat: 440 VAC (háromfázisú), 20 A teljes terhelésnél (belső, nem szigetelt 380–480 V-os transzformátor mellékelve)

• Szállítási méretek: 143 in x 90 in x 92 in / 362 cm x 229 cm x 234 cm

• Vezérlőrendszer: Haas NextGen vezérlés érintőképernyős felülettel, 1 GB memóriával, Ethernet-kapcsolattal, Wi-Fi-vel, HaasConnect távfelügyelettel és Haas Drop funkcióval

• A géphez tartozó funkciók/opciók: automatikus szerszámbeállító; programozható hidraulikus hátsó orsó (MT4); merev menetfúrás; M130 kijelző; Safe Run; áramkimaradás-érzékelő modul; vizuális alkatrészprogramozó rendszer

Kiegészítő felszerelés

• Öv típusú forgácsszállító

• Forgácsszűrő készlet (200 mikron)
