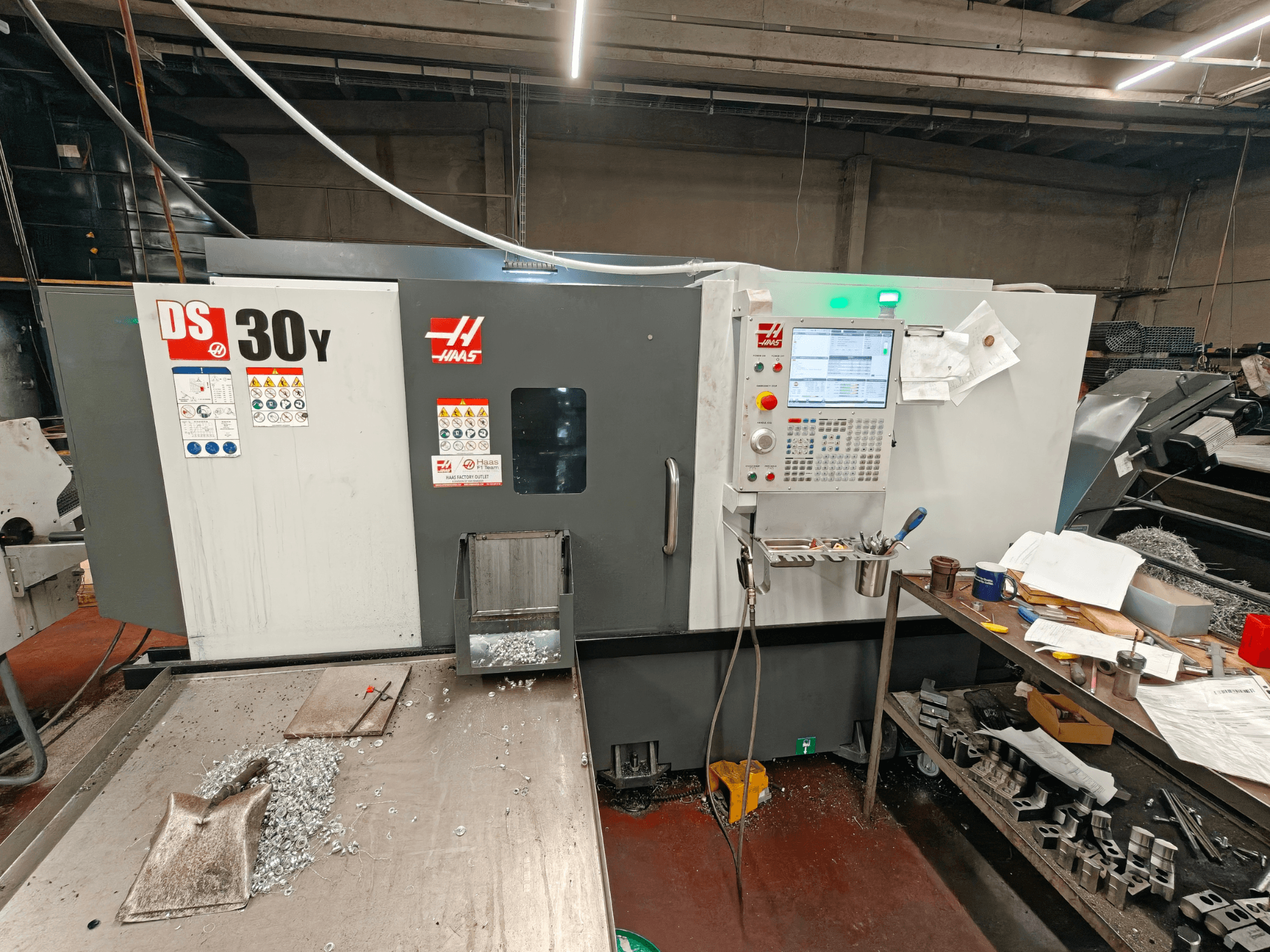

HAAS - DS30YBE-TUR-HAA-2023-00001

• Kapacitások (S.A.E. / metrikus)

  • Tokmányméret: 10,0 in (254 mm)

  • Maximális munkadarab-forgási átmérő: 21,0 in (533 mm)

  • Maximális vágási átmérő (BMT65 revolverrel): 13,75 in (349 mm)

  • Maximális vágási hossz (a munkadarab befogásától függően változik): 32,5 in (826 mm)

  • Rúdátmérő: 3,00 in (76 mm)

  • Középpontok közötti távolság: 32,5 in (826 mm)

• Előtolási sebességek (S.A.E. / metrikus)

  • Gyorsmozgás X tengelyen: 472 ipm (12,0 m/min)

  • Gyorsmozgás Y tengelyen: 472 ipm (12,0 m/min)

  • Gyorsmozgás a Z tengelyen: 945 ipm (24,0 m/min)

• Tengelymotorok (S.A.E / metrikus)

  • Maximális tolóerő X tengelyen: 4100 lbf (18 238 N)

  • Maximális tolóerő Y tengelyen: 2300 lbf (10 231 N)

  • Maximális tolóerő Z: 5100 lbf (22 686 N)

• Főorsó (S.A.E / metrikus)

  • Orsócsúcs: A2-6

  • Hajtásrendszer: Közvetlen sebesség, szíjhajtás

  • Maximális nyomaték: 275,0 ft-lbf @ 500 rpm (373,0 Nm @ 500 rpm)

  • Húzócső furata: ø 3,0 in (76 mm)

  • Orsó furata: ø 3,50 in (88,9 mm)

• Főorsó C tengely (S.A.E / metrikus)

  • Maximális fordulatszám: 60 rpm

  • Maximális teljesítmény: 5,0 hp (3,7 kW)

  • Pozicionálás (±): 0,01°

  • Fékátmérő: 13,9 in (353 mm)

  • Fék tartónyomaték: 250 ft-lbf (339 Nm)

  • Vezérlés típusa: Interpolált mozgás és pozicionálás

• Másodlagos orsó (S.A.E. / metrikus)

  • Tokméret: 8,3 in (210 mm)

  • Orsócsúcs: A2-5

  • Hajtásrendszer: Közvetlen sebesség, szíjhajtás

  • Maximális névleges teljesítmény: 15,0 hp (11,2 kW)

  • Maximális fordulatszám: 4000 rpm

  • Maximális nyomaték: 100,0 ft-lbf @ 870 rpm (135,6 Nm @ 870 rpm)

  • Orsófurat átmérője (nem átmenő): 0,81 in (20,7 mm)

• Másodlagos orsó C tengely (S.A.E / metrikus)

  • Maximális teljesítmény: 5,0 hp (3,7 kW)

  • Maximális fordulatszám: 60 fordulat/perc

  • Pozicionálás (±): 0,01°

  • Fékátmérő: 8,5 in (216 mm)

  • Fék tartási nyomaték: 140 ft-lbf (190 Nm)

  • Vezérlés típusa: Interpolált mozgás és pozicionálás

• Másodlagos orsó pozicionálás (M119) (S.A.E / metrikus)

  • Pozicionálás (±): 0,02°

  • Fékátmérő: 8,5 in (216 mm)

  • Vezérlés típusa: Csak pozicionálás

• Tárcsa (S.A.E / metrikus)

  • Szerszámok száma: 12 állomás

  • Külső átmérőjű és belső átmérőjű szerszámok: Bármilyen kombináció (a revolvertől függően változhat)

  • Fúrórúd hátsó szabad helye (a revolver hátuljától): 4,00 in (102,0 mm)

• Hajtott szerszámok (S.A.E / metrikus)

  • Maximális fordulatszám: 4000 rpm

  • Hajtási áttétel: 1:1

  • Szerszám: BMT65

• Általános adatok (S.A.E / metrikus)

  • Hűtőfolyadék-kapacitás: 55 gal (208 L)

• Levegőigény (S.A.E / metrikus)

  • Szükséges levegőmennyiség: 4 scfm @ 100 psi (113 L/min @ 6,9 bar)

  • Beépített légtömlő: 3/8 in

  • Csatlakozó (levegő): 3/8 in

  • Minimális légnyomás: 80 psi (5,5 bar)

• Elektromos műszaki adatok (S.A.E / metrikus)

  • Hajtásrendszer: Közvetlen sebesség, szíjhajtás

  • Orsó teljesítmény: 30,0 hp (22,4 kW)

  • Bemeneti váltakozó feszültség (háromfázisú) – alacsony: 220 VAC; Teljes terhelésű áramerősség (alacsony): 70 A

  • Bemeneti váltakozó feszültség (háromfázisú) – Magas*: 440 VAC; Teljes terhelésű áramerősség (Magas*): 35 A

• Méretek – szállítási (S.A.E / metrikus)

  • Belföldi raklap: 171 in x 90 in x 98 in (434 cm x 229 cm x 249 cm)

  • Export raklap: 171 in x 90 in x 98 in (434 cm x 229 cm x 249 cm)

Kiegészítő felszerelés

• Rúdbetöltő
