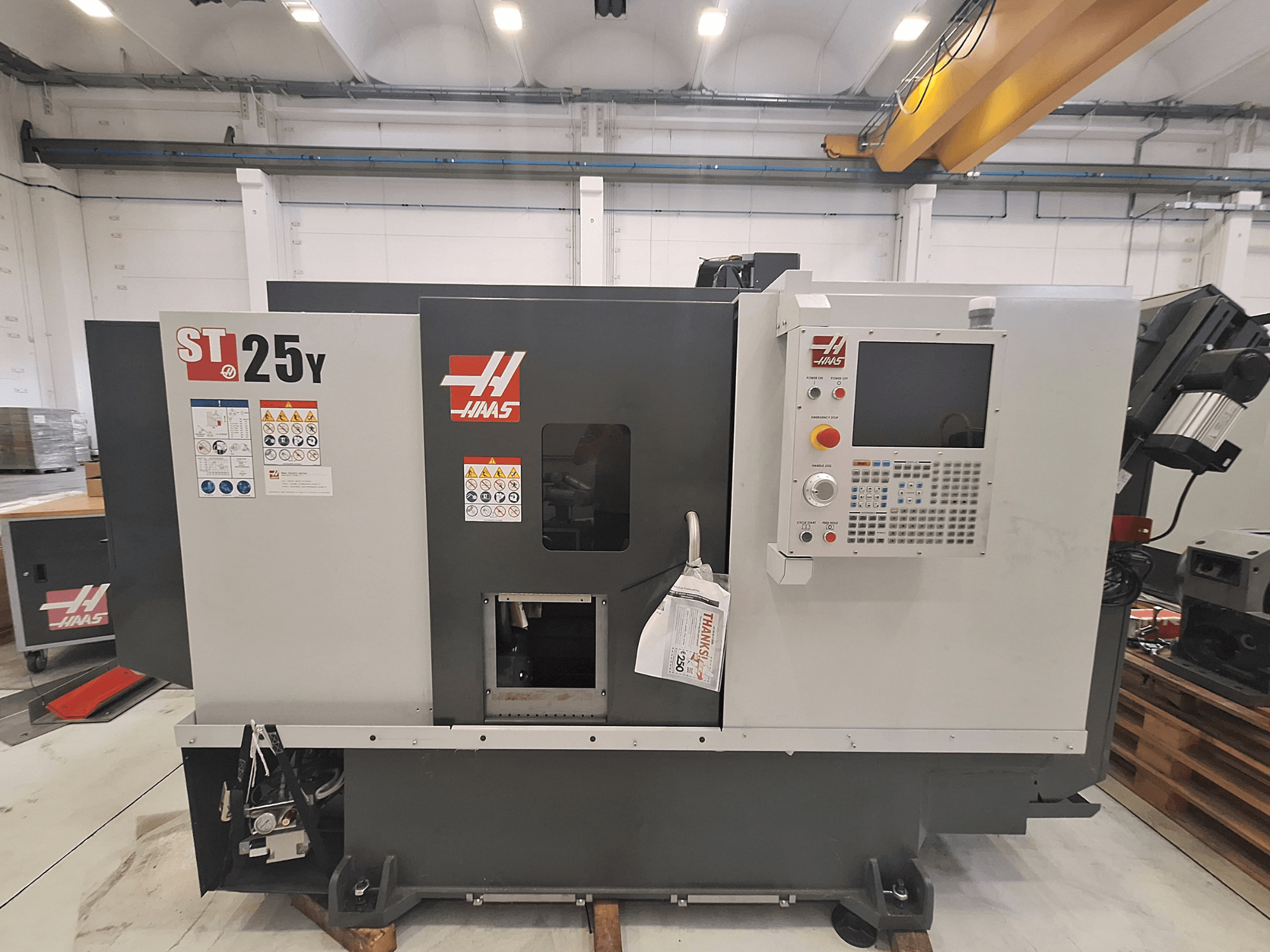

HAAS - ST-25YIT-TUR-HAA-2022-00002

Üzemi órák: 0 (bemutatótermi gép)

Tokmányméret: 10,0 in / 254 mm

Maximális munkadarab-forgási átmérő: 21,0 in / 533 mm

Maximális vágási átmérő (BMT65 revolverrel): 11,75 in / 298 mm

Maximális vágási hossz: 22,5 in / 572 mm

Rúdkapacitás: 3,00 in / 76 mm

Gyorsmozgás (X / Y / Z): 472 ipm (12,0 m/min) / 472 ipm (12,0 m/min) / 945 ipm (24,0 m/min)

Maximális tolóerő (X / Y / Z): 4100 lbf (18238 N) / 2300 lbf (10231 N) / 5100 lbf (22686 N)

Orsócsúcs: A2-6

Maximális orsónyomaték: 300,0 ft-lbf @ 500 rpm / 407,0 Nm @ 500 rpm

Orsófurat átmérője: 3,50 in / 88,9 mm

Főorsó C-tengely maximális teljesítménye: 5,0 hp / 3,7 kW

Főorsó C-tengelyének maximális fordulatszáma: 60 rpm

Főorsó C-tengely pozicionálása: ± 0,01°

Főorsó C-tengely fékátmérője: 13,9 in / 353 mm

Főorsó C-tengely fék tartási nyomatéka: 250 ft-lbf / 339 Nm

Mellékorsó tokmánymérete: 5,3 in / 135 mm

Mellékorsó orra: A2-5

A mellékorsó maximális fordulatszáma: 6000 rpm

A mellékorsó maximális szinkronsebessége a főorsóval: 3400 fordulat/perc

Mellékorsó tokmánynyílás: Ø 1,30 in x 1,37 in mélység / Ø 33,0 mm x 34,8 mm mélység

Alorsó vonórúd furata (nem átmenő): Ø 1,00 in x 4,50 in mélység / Ø 25,4 mm x 114,3 mm mélység

Alorsó furata (tokmány és vonórúd nélkül): 1,50 in / 38,1 mm

A segédorsó beépített féknyomatéka: 17 ft-lbf / 23 N·m

Alorsó tájolási pontossága: ± 0,02°

Segédorsó gyorsmozgás (B-tengely): 400 ipm / 10 m/min

Külső átmérőjű és belső átmérőjű szerszámok: bármilyen kombináció

Fúrórúd hátsó szabad tér: 4,00 in / 102,0 mm

Hajtott szerszámok maximális fordulatszáma: 4000 rpm

Hajtott szerszámok csatlakozója: BMT65

Hűtőfolyadék-kapacitás: 55 gal / 208 L

Légigény: 4 scfm @ 100 psi / 113,0 L/min @ 6,9 bar

Beépített légtömlő és csatlakozó: 3/8 in

Minimális légnyomás: 80 psi / 5,5 bar

Hajtásrendszer: Közvetlen sebesség, szíjhajtás

Elektromos követelmények: Alacsony 220 VAC @ 70 A / Magas 440 VAC @ 35 A (3 fázis)

Szállítási méretek (belföldi): 142,0 in x 90,0 in x 92,0 in / 361 cm x 229 cm x 234 cm
