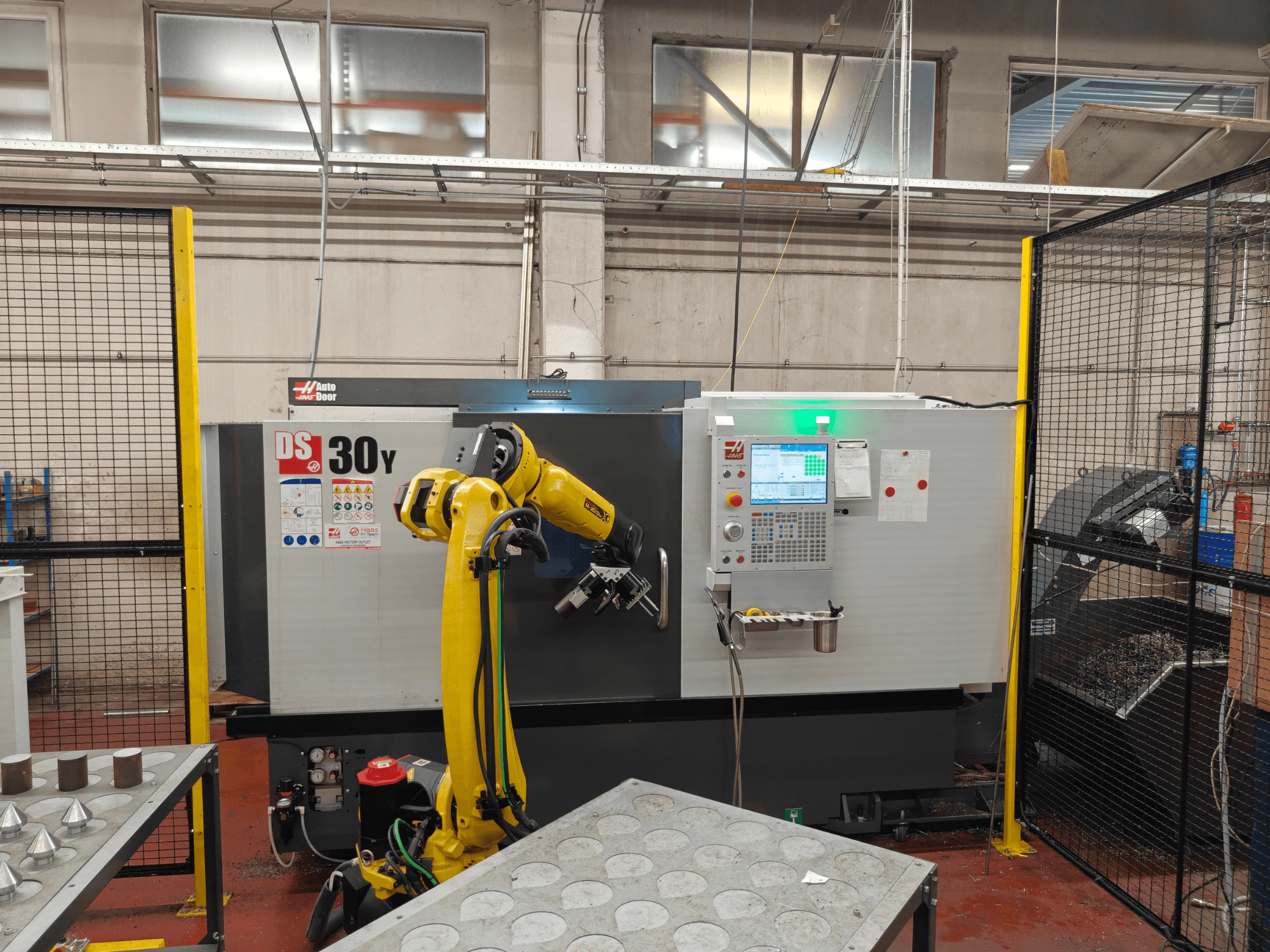

HAAS - DS30Y BE-TUR-HAA-2023-00002

Kapacitások:

• Tokmányméret (fő): 10,0 in / 254 mm

• Maximális munkadarab-forgási átmérő: 21,0 in / 533 mm

• Maximális vágási átmérő (BMT65 revolverrel): 13,75 in / 349 mm

• Maximális vágási hossz (a munkadarab befogásától függően változik): 32,5 in / 826 mm

• Rúd befogási képesség: 3,00 in / 76 mm

• Középpontok közötti távolság: 32,5 in / 826 mm

Előtolási sebességek (gyorsmenet):

• X: 472 ipm / 12,0 m/min

• Y: 472 ipm / 12,0 m/min

• Z: 945 ipm / 24,0 m/min

Tengelymotorok (max. tolóerő):

• X: 4100 lbf / 18238 N

• Y: 2300 lbf / 10231 N

• Z: 5100 lbf / 22686 N

Főorsó:

• Orsócsúcs: A2-6

• Hajtásrendszer: Közvetlen sebesség, szíjhajtás

• Maximális nyomaték: 275 ft-lbf @ 500 rpm / 373 Nm @ 500 rpm

• Húzócső furata: 3,0 in / 76 mm

• Orsó furata: 3,50 in / 88,9 mm

Főorsó C tengelye:

• Maximális fordulatszám: 60 rpm

• Maximális teljesítmény: 5,0 hp / 3,7 kW

• Pozicionálás (±): 0,01°

• Fékátmérő: 13,9 in / 353 mm

• Fék tartási nyomaték: 250 ft-lbf / 339 Nm

• Vezérlés típusa: Interpolált mozgás és pozicionálás

Másodlagos orsó:

• Tokméret: 8,3 in / 210 mm

• Orsócsúcs: A2-5

• Hajtásrendszer: Közvetlen sebesség, szíjhajtás

• Maximális névleges teljesítmény: 15,0 hp / 11,2 kW

• Maximális fordulatszám: 4000 rpm

• Maximális nyomaték: 100 ft-lbf @ 870 rpm / 135,6 Nm @ 870 rpm

• Orsófurat átmérője (nem átmenő): 0,81 in / 20,7 mm

Másodlagos orsó C tengely:

• Maximális teljesítmény: 5,0 hp / 3,7 kW

• Maximális fordulatszám: 60 fordulat/perc

• Pozicionálás (±): 0,01°

• Fékátmérő: 8,5 in / 216 mm

• Fék tartónyomaték: 140 ft-lbf / 190 Nm

• Vezérlés típusa: Interpolált mozgás és pozicionálás

Másodlagos orsó pozicionálás (M119):

• Pozicionálás (±): 0,02°

• Fékátmérő: 8,5 in / 216 mm

• Vezérlés típusa: Csak pozicionálás

Tárcsa:

• Szerszámok száma: 12 állomás

• Külső átmérőjű és belső átmérőjű szerszámok: Bármilyen kombináció (a revolverfejtől függően változhat)

• Fúrórúd hátsó szabad helye (a revolver hátuljától): 4,00 in / 102,0 mm

Hajtott szerszámok:

• Maximális fordulatszám: 4000 rpm

• Hajtási áttétel: 1:1

• Szerszámok: BMT65

Általános adatok:

• Hűtőfolyadék-kapacitás: 55 gal / 208 L

Levegőigény:

• Szükséges levegőmennyiség: 4 scfm @ 100 psi / 113 L/min @ 6,9 bar

• Beépített légtömlő: 3/8 in

• Csatlakozó (levegő): 3/8 in

• Minimális légnyomás: 80 psi / 5,5 bar

Elektromos adatok:

• Orsó fordulatszáma: 4500 rpm

• Hajtásrendszer: Közvetlen sebesség, szíjhajtás

• Orsó teljesítmény: 30,0 hp / 22,4 kW

• Bemeneti váltakozó feszültség (háromfázisú) – alacsony: 220 VAC; teljes terhelésű áramerősség: 70 A

• Bemeneti váltakozó feszültség (háromfázisú) – magas: 440 VAC; teljes terhelésű áramerősség: 35 A

Méretek – szállítási:

• Belföldi raklap: 171 in x 90 in x 98 in / 434 cm x 229 cm x 249 cm

• Export raklap: 171 in x 90 in x 98 in / 434 cm x 229 cm x 249 cm
