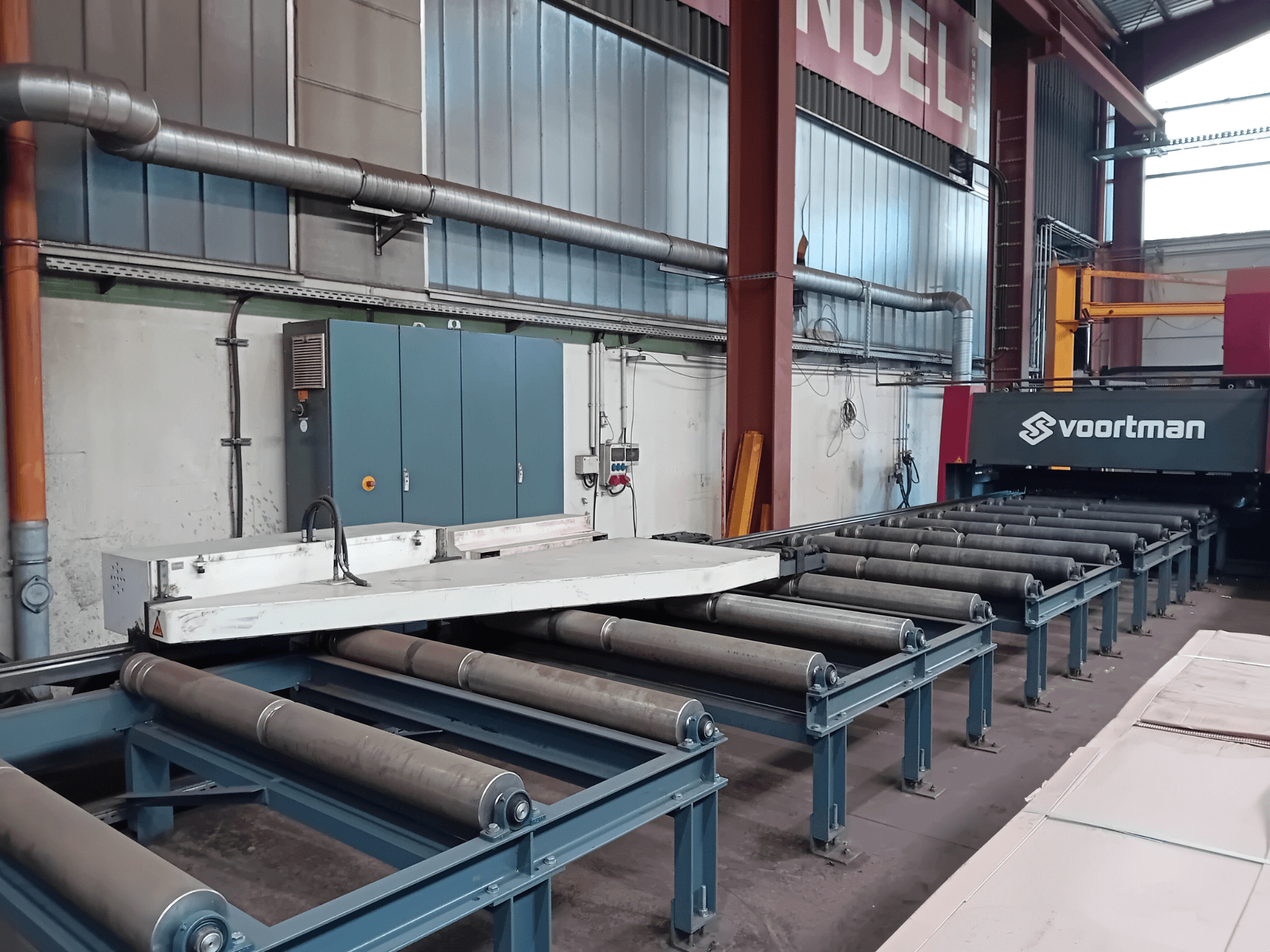

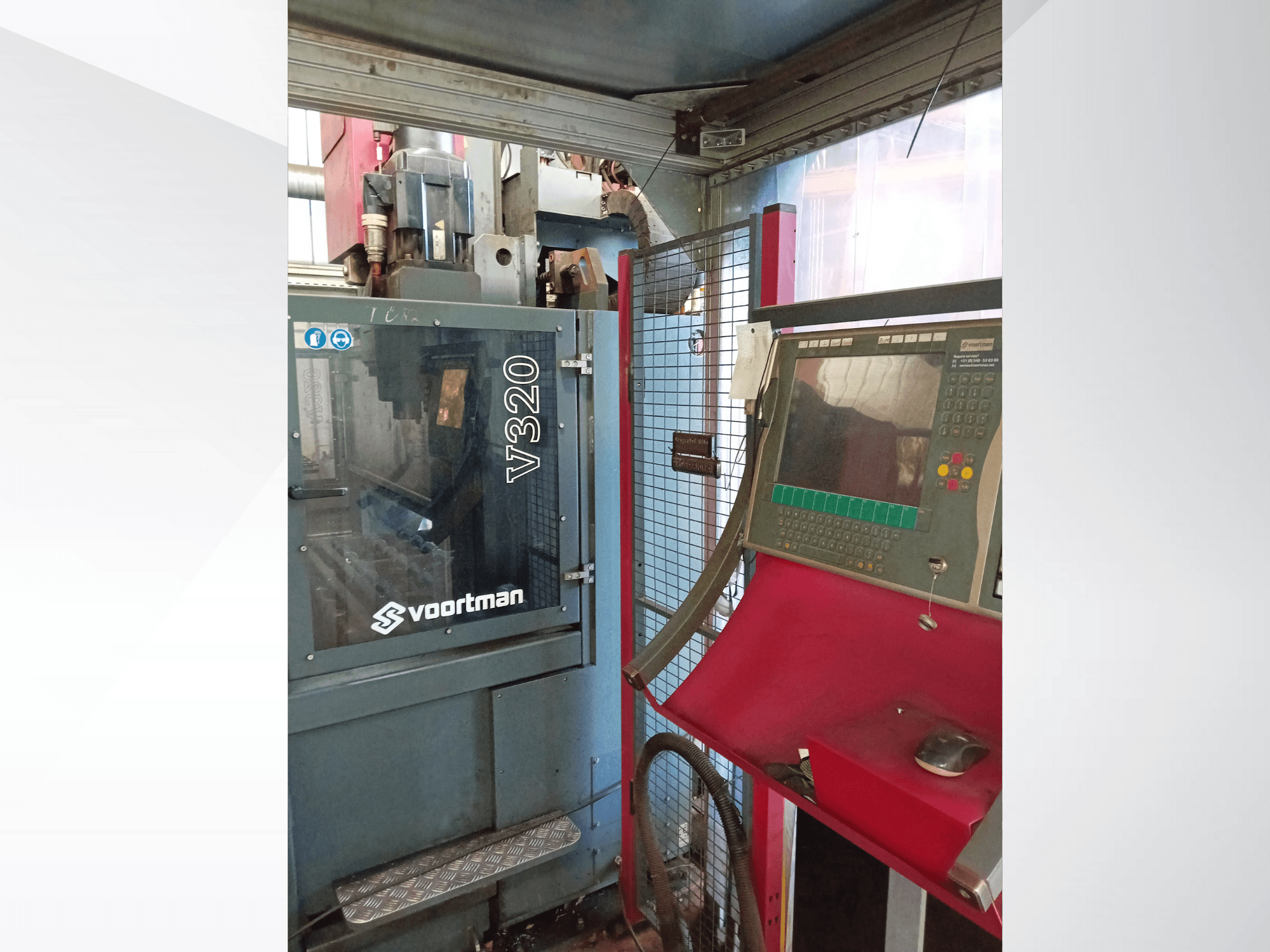

VOORTMAN - V320DE-CUT-VOO-2019-00001

• Munkadarab mérete

  • Min./max. panelhossz: 850 - 6,100 mm

  • Min./max. panelszélesség: 200 - 2,050 mm

  • Min./max. lemezvastagság: 6 - 75 mm

  • Max. kapacitás: 7 500 kg

• Fúróegység: VD40

  • Felszerelés: SK 40

  • Tengelyfordulatszám: 0 - 2.500 rpm (fokozatmentesen szabályozható, szervomotor)

  • Fúró átmérő: 5 - 40 mm

  • Menetvágás: Fúrószerszámok: M6 - M30

  • Süllyesztés: Igen

  • Lyukasztó jelölési lehetőség: Igen

  • Elrendezési jelölési lehetőség (opcionális): Igen

  • Automatikus szerszámváltó: 2 x VTC 5/40 (2 x 5 pozíció)

  • Kenés/hűtés: Belső hűtés, levegő/olaj

  • Hidraulikus rögzítés: Igen

  • Névleges terhelés: 30 kW

• Betáplálás és pozicionálás: Szinkron meghajtású szervomotorok, szervo átalakító

• Vágás - plazma (Smart Focus 300)

  • Min./max: Vastagság: 3 - 80 mm

  • Max. átfúrási kapacitás: 40 mm

  • Gyakorlatilag salakmentes vágás: 35 mm-ig

  • Jelölés: Igen, ugyanazokkal a fogyóeszközökkel

  • Gázok:

    • Plazmagáz lágyacél vágásához: O2 (99,9%-os tisztaságú, tiszta, száraz, olajmentes)

    • Védőgáz lágyacélhoz: O2 / levegő (99,9%-os tisztaságú, tiszta, száraz, olajmentes)

    • Jelölőgáz: Argon; >200 A esetén nitrogén

  • Automatikus gázkonzol: Igen

  • Automatikus magasságállítás: Igen

  • Gyújtás: .

  • Vágási sebesség (lágyacél):

    • 90 A mellett: 6 mm: kb. 3700 mm/perc @ 90 A

    • 12 mm: kb. 3600 mm/perc 200 A mellett

    • 25 mm: kb. 1 600 mm/perc, 300 A mellett

    • 40 mm: kb. 720 mm/perc @ 300 A

    • 50 mm: kb. 400 mm/min @ 300 A

    • 80 mm: kb. 100 mm/min @ 300 A

• Vágás - Oxigénüzemű (oxigénvágó egység)

  • Fúvóka típusa: Fúvókakeverék

  • Automatikus magasságállítás: Igen

  • Gázellátás: Mágneses szelep visszacsapó szeleppel

  • Üzemanyaggáz: Propán (opcionálisan: acetilén)

  • Vágógáz: O2

  • Max. vastagság: 75 mm

• Általános/szerelés

  • Munkairány: iránya: balról jobbra

  • Munkamagasság: 760 mm (+/- 25 mm)

  • Környezeti hőmérséklet: -10°C és +35°C között, max. 95% relatív páratartalom

  • Feszültségszabályozó: Nem tartozék

  • Áramváltó: Nem tartozék

További felszerelés

• Kjellberg Smart Focus 300 plazmaforrás (tartozék)

• Donaldson DFPR06 elszívórendszer (tartozék; utolsó szűrőcsere 2025. január)
