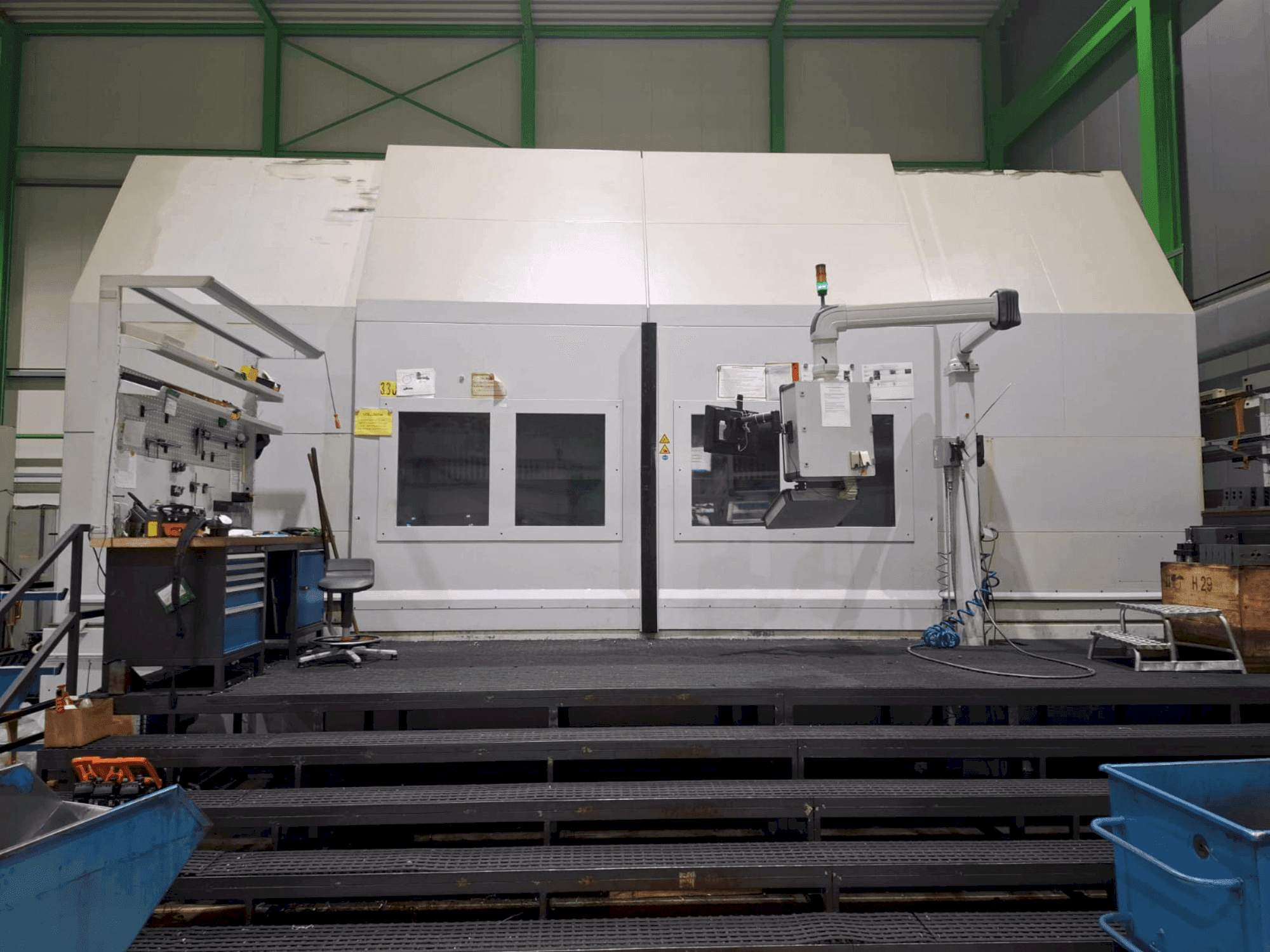

Pittler - PV4000DE-TUR-PIT-2018-00001

A gép előnyei

A gép műszaki előnyei

• Tengelyek: 5 / típus: függőleges esztergagép 1 forgatható orsóval, 2 szerszámtartóval 2 keresztszánon / max. Lengési átmérő: 3800 mm / orsó teherbírása (tokmány + munkadarab): 35000 kg / zajszint: ≤80 db(a) az en 12478 szabvány szerint
• X1-tengely mozgása: 2800 mm / x2-tengely mozgása: 3200 mm / z-tengely mozgása: 1000 mm / gyorsmeneti sebesség: x: 32 m/perc, z: 20 m/perc / előtoló erő: 22 kn (x és z) / vezetők: holtjátékmentes görgős lineáris vezetők / helyzetmérő rendszer: lineáris
• Típus: siemens sinumerik 840 d sl / nc memória: 10 mb / felhasználói felület: hmi operate, op019 19"-os színes kijelzővel / szoftver opció: programsync / hálózati interfész: ethernet, dnc opció / távoli szerviz: teamvieweren, teleservice plc-hez és nc-hez keresztül
• Motor: folyadékhűtéses aszinkron motor mezőorientált szabályozással / max. Fordulatszám: 100 ford/perc / nyomaték: 67000 nm 40%-os kitöltési tényezőnél / hajtásteljesítmény: 200 kw 100%-os kitöltési tényezőnél / csapágy: precíziós axiális mélyhornyú golyóscsapágy, Ø 1400 mm / orsóperem: Ø 1900 mm / jellemzők: ütközésvédelem, beállítási segédeszköz, vízhűtés
• Szerszámrendszer: capto c8 / 20 szerszámtartók közvetlen hűtőfolyadék-ellátással / dupla szerszámtartó (mfu): esztergáláshoz és fúráshoz, sebesség akár 6000 ford/perc, nyomaték: 120 nm (100%-os kitöltési tényező), b-tengely: fokozatmentes szögpozicionálás / szerszámtár (bal): 25 pozíció (láncos típus), max. átmérő: 150 mm, hossz: 400 mm, súly: 20 kg / szerszámtár (jobb): 41 pozíció (mfu fejhez)
• Hidraulikus egység: proporcionális szeleppel, választható szorítóerővel / elektronikus kézikerék: siemens ht2 / siemens integrált biztonság: szán- és orsómozgások nyitott ajtóval / mérőtapintó: ≤5 µm pontosság, vezeték nélküli, szerszámcserélhető / légszűrő: uas smog hog sh-m20 225 / t tr e, 1,5 kw, 4000 m³/h / automatikus kétrészes munkaterület-ajtó / belépő munkaterület: lépcsőlappal
• Hűtőrendszer: 6 bar, 80 l/perc / papírszalagos szűrő: knoll kf150/1550, 150 l/perc, ~60 µm szűrés, 1550 l-es tartály / nagynyomású szivattyú: 70 bar, frekvenciaszabályozott (párhuzamos betáplálás lehetséges) / merülőhűtő: szűrőtartályba szerelve / olajszalagos lefölöző: friess 1u típusú / forgácsszállító: knoll, csuklós szalagos, kiömlési magasság 1150 mm
• Röhm 12 pofás kiegyenlítő tokmány (kfg 3500/3/6/12), Ø 3500 mm, magasság 500 mm / tandem henger olajelosztóval és mérőrendszerrel / pofa lökete: 55 mm / pofánkénti kiegyenlítés: ±6 mm / dugattyú lökete: 120 mm / max. Szorítónyomás: 60 bar / teljes szorítóerő: 10–200 kn / max. Sebesség: 100 ford/perc / tokmány súlya: ~30000 kg
