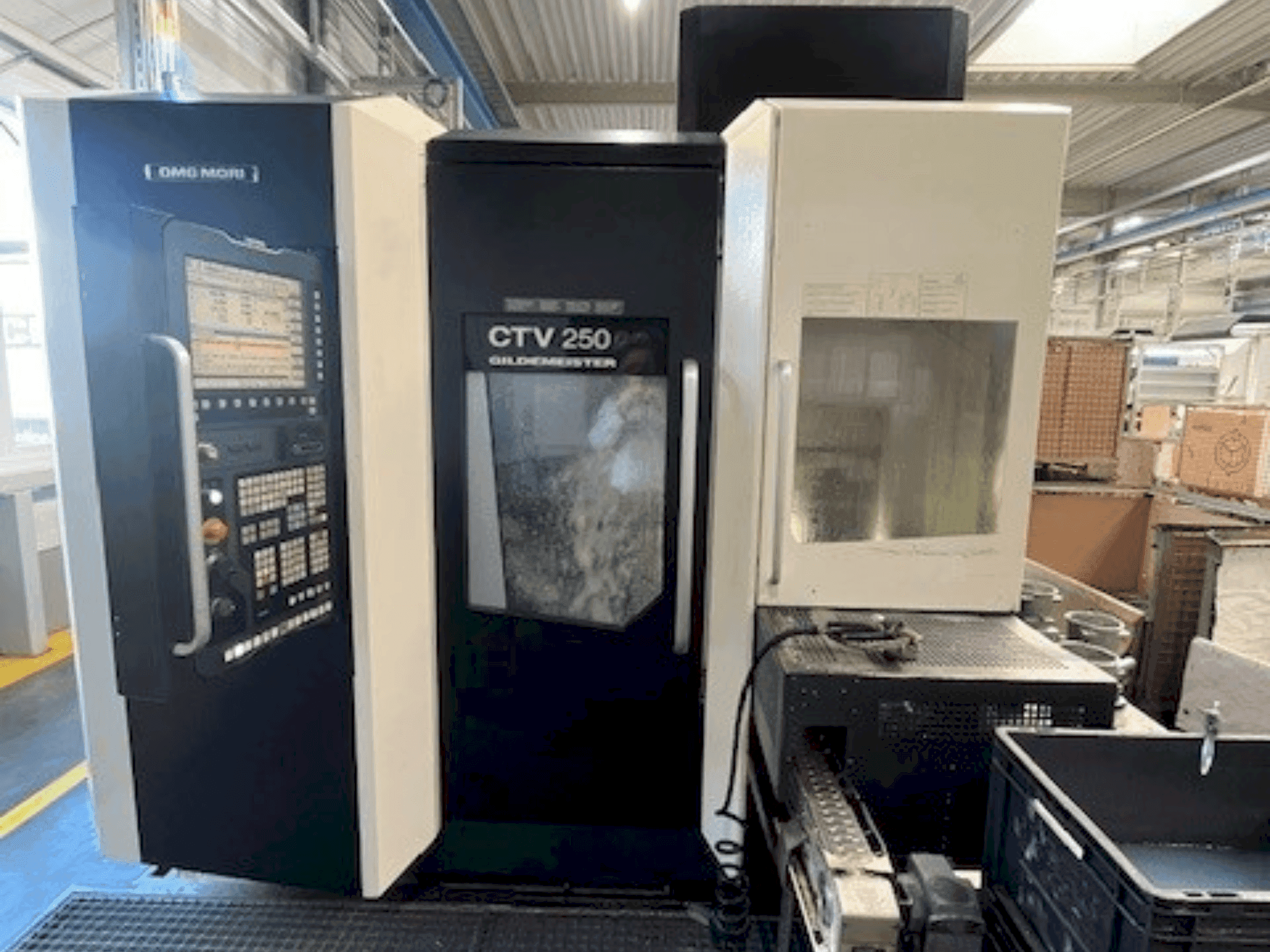

DMG MORI - Gildemeister CTV 250 2ndDE-TUR-DMG-2016-00003

Kiegészítő berendezések

• shopturn opció

A gép előnyei

Műszaki gépelőnyök

• Rendelkezésre állás 2025. július 01-től

• Súly: 6000kg

• 40 kVA

• 58 A max.

• 63 A

• 400 V

• 50 Hz

• Vezérlőrendszer: Siemens Sinumerik 840D Slimline

• Főhajtás: AC főhajtás 25 / 32 kW

• Üzemi ciklus: 100% / 40% ED

• Orsó fordulatszám: 5000 rpm

• Nyomaték: 280 / 360 Nm

• Üreges szorítóhenger

• 12 állású revolver szerszámtartóval

• Revolver átmérője: 340 mm

• Csuklós szalagos forgácsszállító

• 4 színű állapotjelző lámpa

• Levegőbefúvás a főorsón keresztül

• C-tengely meghajtott szerszámrendszerrel az UDI 40 revolverhez

• Hajtás minden szerszámállomáshoz

• Y-tengely elmozdulás +90 / -65 mm

• Lineáris vezetőrendszer

• Golyóscsavaros orsó

• AC szervomotor integrált abszolút kódolóval

• Üvegskála a vezetősíneken

• Gyors haladási sebesség: 30 m/perc

• 8/20 bar hűtőközeg-rendszer

• Hűtőfolyadék tartály kapacitása: 600 liter

• Hűtőfolyadék-szivattyú áramlási sebessége: 8 bar / 20 l/min

• Nagynyomású szivattyú áramlási sebessége: 20 bar / 40 l/min

• Hűtőfolyadék-ellátás a forgótárcsán keresztül minden forgótárcsás állomáshoz

• Szalagszűrő rendszer szűrési fokozat: 40 µm

• Hűtőfolyadékszint-ellenőrzés

• Integrált munkaterület-elvezetés max. 400 m³/h

• Renishaw LP2DD munkadarabszonda

• Be- és kirakodóhelyre szerelt szonda

• Pneumatikusan működtetett csappantyúval és elektromos vezérléssel ellátott tapintófej

• Mérési pontosság: 10 µm

• Funkciós lemez további szerszámokhoz

• Gépházi hőmérséklet-szabályozás max. 40°C

• Elektromos szekrény hűtőegység legfeljebb 40°C-ig

• Hidraulikaolaj-hűtő

• Távdiagnosztikai támogatás interneten keresztül

• Munkaterület-öblítés 3 öblítőcsavaros csatlakozással

• Két külön kapcsolható szelep 8 bar nyomással

• Munkadarab-kibocsátó szállítószalag az SRA 160 alkatrészszállító rendszerhez

• Munkadarab átmérő: 100 mm

• Folyamatos munkadarab-szállító rendszer SRA 160 húzóláncos kivitelben

• Tárolókapacitás: 30 munkadarab 30-70 mm átmérőjű max. 7 kg

• Tárolási kapacitás: 18 munkadarab átmérője 30-100 mm max 15 kg

• Maximális munkadarab magasság: 160 mm

• A munkadarabok maximális össztömege: 320 kg raklapokkal együtt

• Rakodási magasság kb. 800 mm

• Láncos szállítószalag szállítóprizmákkal

• NC tengely által vezérelt vonszoló lánc mozgása

• Húzókeret-készlet

• A munkadarab átmérője minimum 30 mm maximum 160 mm

• Fénysorompó a munkadarab-szállító rendszer felvételi állomásához

• SRA 160 raklapok rakodásához szükséges rögzítőberendezés

• Robotinterfész Profinet

• Elektromos interfész 6 tengelyes robothoz Profinet-en keresztül

• Motoros tokmány centrírozás és homlokfeszítő tokmány

• Funkciólemezre támasztott köztes tárolótálca

• Légfúvásos tisztítás a belső munkadarab-területre

• Mérőszonda két fúvókával elöl és hátul légbefúvással

• A szorítónyomás beállítása motorvezérelt szelepekkel

• NC-programon keresztül programozható szorítónyomás

• A forgácskihordó csúszda meghosszabbítása 300 mm-rel a forgácsszállító szalagon

• Alumínium megmunkáló csomag

• Módosított hígtrágyaszivattyú a forgácsszállítóhoz

• A szalagszűrő kényszerű indexelése

• Nagyobb forgácsgyűjtő tartály

• A dugaszolható rosták meghosszabbítása a forgácsszállítóról

• A gép munkaterületének 3D adatmodellje STEP és IGES formátumban

• A 3D modell CD-n történő átadása

• PLC / SPS forráskód, beleértve a Siemens vezérlés hardverkonfigurációját angol nyelven

• Olajteknő rajz a standard alapgéphez

• Orsó órák száma 18,071

Extra információ

A gép még áram alatt van
