- ➤ Használt EMAG VL5 i DSL | Függőleges eszterga eladó

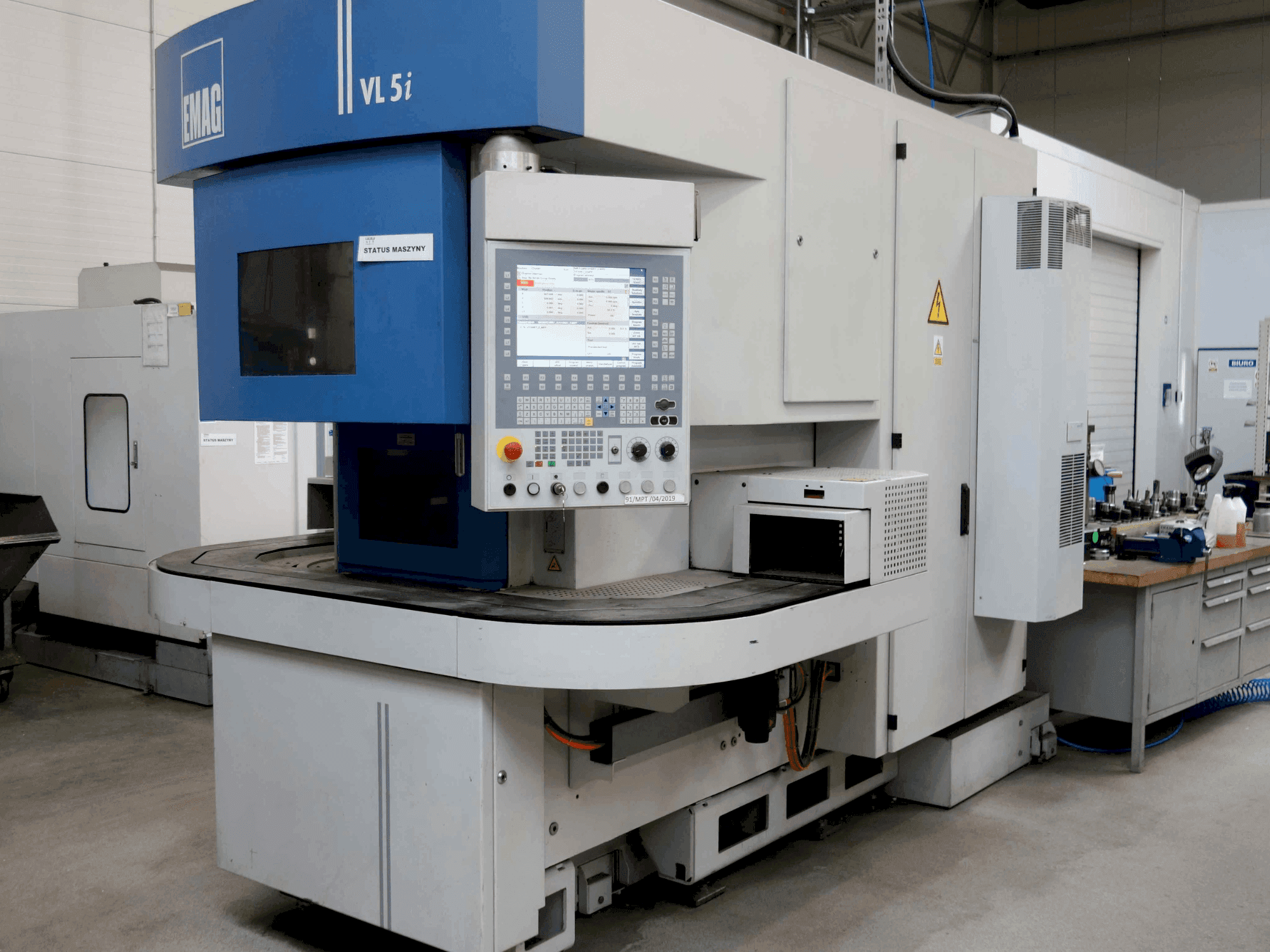

Ez az EMAG VL5 i DSL függőleges eszterga 2014-ben készült. 18 kW teljesítményű, nagy teljesítményű főorsó-meghajtással rendelkezik, amelynek fordulatszám-tartománya 0–4500 fordulat/perc. A Siemens SINUMERIK 840Dsl vezérlőrendszerrel és egy robusztus, 12 pozíciós EMAG karimás revolverrel felszerelve biztosítja a precíz és hatékony működést. Speciális hidraulikus tokmányával ideális akár 6 kg-os munkadarabok megmunkálásához. Ha további információt szeretne kapni erről a függőleges esztergagépről, kérjük, vegye fel velünk a kapcsolatot.
Áttekintés
- márka: EMAG
- év: 2014
- MODELL: EMAG VL5 i DSL
- alkalmazási típus: esztergagép
- Helyszín: Lengyelország
- géptípus: Függőleges esztergagép
- vezérlőegység márkája: SIEMENS
Műszaki információk - EMAG EMAG VL5 i DSL
Vezérlőegység
- Vezérlő márka: SIEMENS
- Vezérlő modell: SINUMERIK 840Dsl
Méretek
- Gép mélysége: 3900 mm
- Gép magassága: 3200 mm
- Gép hossza: 3120 mm
- Gép súlya: 7500 kg
Mozgás
- Tengelyek száma: 2
- X-tengely útja: 745 mm
- Z-tengely útja: 300 mm
Műszaki specifikáció
- Hajtott szerszámok: Igen
- Max. munkadarab átmérő: 220 mm
- Max. munkadarab magasság: 175 mm
- Orsóteljesítmény: 18 kW
- orsósebesség: 4500 RPM
- Orsón keresztüli hűtés: Igen
További információ
- Maximális tokmányátmérő: 250 mm
- Maximális forgási átmérő: 270 mm
- Zárt állapotban megengedett automatizálási kapacitás: 16 (80...220 mm) / 10 kg; 22 (30...160 mm) / 8 kg; 37 (30...85 mm) / 4,5 kg
- Maximális megengedett teljes automatizálási terhelés: 175 kg
- Lánc hossza: 224 hüvelyk
- Láncszemek száma: 224
- Láncszemköz: 1 hüvelyk (25,4 mm)
- Betöltési idő: 2–4 másodperc
- Orsókarima (DIN 55026): 6-os méret
- Első orsócsapágy átmérője: 110 mm
- Főhajtású váltakozó áramú aszinkron motor teljesítménye (100/40% ED): 18 / 27 kW
- Főhajtás nyomatéka (100/40% ED): 200 / 300 Nm
- Saroksebesség: 850 fordulat/perc
- Gyorselőtolási sebesség X: 60 m/min
- Gyorsmozgási sebesség Z: 30 m/perc
- Előtolási erő X és Z irányban: 10 kN
- Golyósorsó átmérője X / Z irányban: 40 mm
- Szerszámtartó: 12 pozíciós revolver, hengeres szárfogadás DIN 69880 (VDI 40)
- Szerszámszár átmérője: 40 mm
- Maximális szerszámhossz a tartóval együtt: 190 mm
- Maximális szerszám-behatolási kör: 760 mm
- Meghajtott szerszámok maximális fordulatszáma: 6000 ford./perc
- Meghajtott szerszámok saroksebessége: 3000 fordulat/perc
- Meghajtott szerszámok maximális teljesítménye: 8,5 kW
- Meghajtott szerszámok maximális nyomatéka (10/40/100% ED): 40 / 24 / 15 Nm
- Áramellátás / áramtípus: 3 ~
- Frekvencia: 50 Hz
- Üzemi feszültség: 400 V
- Általános vezérlőfeszültség (DC): 24 V
- Vezérlőfeszültség szelep / váltakozó áram: 24 V (egyenáram) / 230 V (váltakozó áram)
- Világítás csatlakozása: 24 V
- Csatlakozási teljesítmény: 36 kW
- Névleges áram: 64 A
- Tápfeszültség-biztosíték: 80 A
- Elektromos kivitelezési szabvány: VDE 0113
- Hossz (forgácsszállítóval együtt): 4185 mm
További felszerelés, nem tartozék
Hűtőfolyadék-tartály űrtartalma: 360 liter
A gép előnyei
A gép műszaki előnyei
Magas munkavégzési pontosság, gyors előtolási sebességek, a hajtott szerszámok magas maximális sebessége
A gép egy műszakos üzemeltetésre alkalmas
Maximális helyiséghőmérséklet: legfeljebb 30 °C
Maximális páratartalom: 50%
Hangnyomásszint: 78 dB(A)
További információk
A gép még be van kapcsolva
*A megjelenített adatok és a tényleges adatok között eltérések lehetnek, ezt az értékesítési képviselőnek kell megerősítenie.
