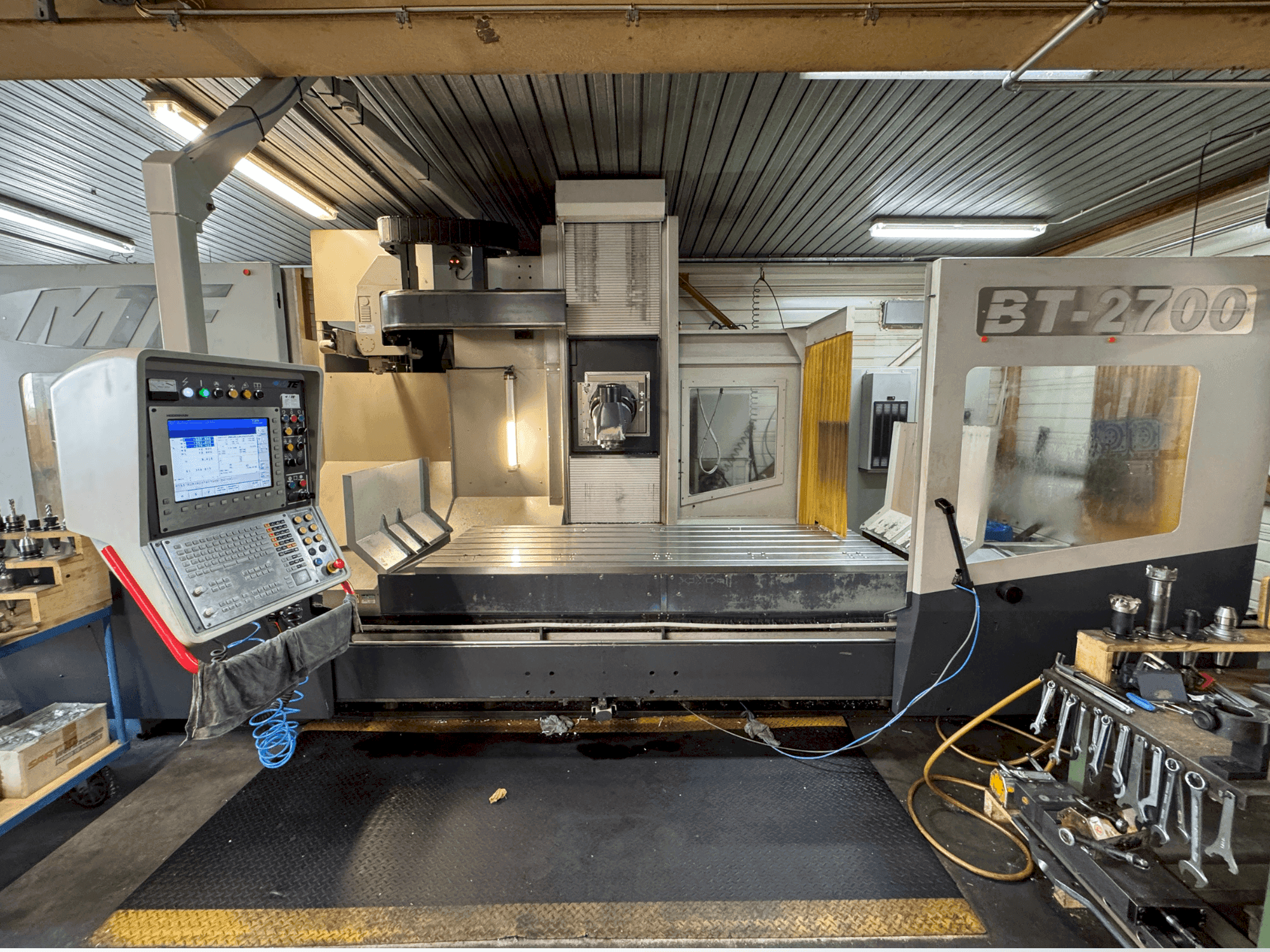

MTE - BT-2700DE-MIL-MTE-2015-00001

További berendezések

• - Hidraulikus rendszer / Hűtőberendezés hőmérséklet-szabályozással / Hűtő-kenőanyag rendszer Vezérlőszekrény világítással és légkondicionáló egységgel / Teleszkópos fedél / Munkaterület világítás / Biztonsági kerítés és biztosított bejárati ajtó

További információ

A gép előnyei

• A gép műszaki előnyei:
  • - Szorítóasztal/szorítófelület hossza: 2700 mm / szélesség: 1000 mm
  • - Maximális hajtásteljesítmény: 32 kw 198 ford. /perctől / maximális nyomaték: 1120 nm (állandó akár 376 ford. /percig) / fordulatszámtartomány: 0-6000 ford. /perc / orsófordulatszámok 6000 ford. /perc: alacsony tartomány 0-984 ford. /perc, közepes tartomány 918-2456 ford. /perc, magas tartomány 2404-6000 ford. /perc
  • - Cnc vezérlés 15,1"-os lapos képernyővel és forgatható vezérlőingával
  • - Óraszám 32000

Extra információ

• - Kapacitás/Mozgástartomány: X-tengely (hosszanti elmozdulás): 2500 mm Z-tengely (függőleges elmozdulás): 1250 mm (opcionális) Y-tengely (oldalirányú elmozdulás): 1200 mm (opcionális) Szorítóasztal/Szorítófelület: Hossz: 2700 mm Szélesség: 1000 mm Maximális szállítási terhelés: 9000 kg Kialakítás: Átlós (2 síkban forgatható) Sebességtartomány: 0-6000 ford/perc Osztás/forgatás pozíciói: 2,5 x 1 (Hirth-hajtóművel) 144 pozíció átlós illesztés, 360 pozíció függőleges illesztés Szerszámbefogó: DIN 69871 AD Húzócsap: DIN 69872 A alak Kúp: DIN 69871 Szerszámbefogó erő: 15000 N Hajtás Főorsó: Motor / Gyártmány: Heidenhain főorsóhajtás Maximális hajtásteljesítmény: 32 kW 198 ford/perctől Maximális nyomaték: 1120 Nm (állandó akár 376 ford/percig) Fordulatszámszabályozás/hajtómű: 3 sebesség (olajhűtéses) automatikus átkapcsolással Orsósebességek 6000 ford/perc: alacsony tartomány 0-984 ford/perc, közepes tartomány 918-2456 ford/perc, magas tartomány 2404-6000 ford/perc Tengelyhajtás tengelyelőtolások: Tengelyhajtó motorok: Heidenhain (digitális hajtások) Maximális gyorsmenet: (X/Y/Z tengelyek) 25 000 mm/perc Maximális munkaelőtolás: (K/Y/Z tengelyek) 15 000 mm/perc Maximális átlagos gyorsulás: 2 perc* Maximális előtolási erő: (X/Y/Z tengely) 21 500 N Tengelyhajtási rendszerek: X-tengely (hosszanti) Golyóscsavar (előfeszített) ® 63x40mm Z-tengely (függőleges) Golyóscsavar (előfeszített) © 50x20mm Y-tengely (keresztirányú) Golyóscsavar (előfeszített) ® 50x20mm Szorítóasztal/asztalfelület: T-hornyok száma: 7 T-hornyok mérete: mm22 H12 Referenciahorony: mm22 H 7 T-horony távolsága: 140 mm Helyigény: Hosszúság kb. Magasság kb. Szélesség kb. BT 2700 (1250 mm-nél) (Y = 1200 mm-nél) Gép súlya: Súly BT 2700 kg Csatlakoztatott terhelés: kb. 7200 mm (keresztirányú szállítószalag nélkül + 1280 mm) kb. 3250 mm (szerszámváltó nélkül) kb. 4900 mm kb. 18500 mm KVA kb. 45 Alapgép-felszerelés: HEIDENHAIN ITNC 530 (HSCI) CNC vezérlő 15,1"-os síkképernyővel és elforgatható vezérlőingával a gép előtt és mögött történő kezeléséhez. A gépágy, a befogóasztal, a géposzlop és a függőleges nyereg GG30 lamelláris grafitos öntöttvasból készült a csillapítási tulajdonságok javítása érdekében. A marószán kiváló minőségű GJS-500 gömbgrafitos öntöttvasból készült a maximális merevség és ezáltal a szántengely maximális mechanikai pontosságának biztosítása érdekében. Automatikus marófej acélöntvényből (GS 60) átlós kialakítással, dönthető, 2,5° / 2,5° (opcionálisan 2,5° x 1°) és 4000 ford/perc fordulatszámmal (opcionálisan 3000/6000 ford/perc). Orsóorientálás NC vezérlésen keresztül Olajhűtéses főorsó-hajtómű, 3 fokozat automatikus kapcsolással, maximális teljesítmény 32 kW és maximális nyomaték 1520 Nm A hajtóműben lévő fogaskerekek ferde fogazatúak. A fogaskerekek anyaga Króm-nikkel acél, edzett és precíziósan köszörült. INA lineáris recirkulációs görgőscsapágy-vezetékek mind3 tengelyen X-tengely (hossz): 10 darab, típus: INA RUE 45 EL Z-tengely (függőleges): 4 csapágy, típus: INA RUE 55 EL Y-tengely (keresztirányú): 8 darab, típus: INA RUE 45 EL és további síkvezetékek csillapító szánként Hidraulikus rendszer: Rexroth Hűtőegység hőmérséklet-szabályozással a hajtóműolaj hűtésére. Főorsóhajtás és tengelyhajtások Heidenhain AC motorokon (digitális) keresztül Heidenhain lineáris mérőrendszer (0,001 mm) minden tengelyen Hidraulikus ellensúly a függőleges tengelyen A függőleges tengely feletti és alatti marószánok görgős burkolattal vannak ellátva a hátsó géptér védelme érdekében A függőleges tengely (a hátsó géptérben) a függőleges nyereg feletti és alatti függőleges tengelyek harmonikaburkolattal vannak ellátva a vezetősínek, a golyósorsó és a mérőrendszer szennyeződés elleni védelme érdekében A tengelyek és a golyósorsók automatikus központi kenése Hűtő-kenőanyag rendszer a hűtő-kenőanyag kívülről történő ellátásához a megmunkáló szerszámokhoz Világítással ellátott vezérlőszekrény és klímaberendezés Teleszkópos fedél az X-tengely vezetőinek és meghajtóegységeinek védelmére Hordozható elektronikus kézikerék, "Heidenhain HR-410" tengelyválasztással Automatikus hőmérséklet-kompenzáció Kiegészítő elektromos lábpedál a kézi szerszámcseréhez 4 oldali fröccsenés elleni védelem nagyméretű betekintőablakkal. A gép elején található tolóajtók a befogóasztal teljes hosszában nyithatók. Kiegészítő tolóajtó a munkaterület hátsó részén. A tolóajtók CE-előírásoknak megfelelő biztonsági kapcsolókkal vannak felszerelve, és a gép vészleállító áramkörébe vannak integrálva. Biztonsági kerítés Fell Védi a gép hátsó részét egy biztosított hozzáférési ajtóval Munkaterület-világítás Festés: grafitszürke RAL 7024 / achátszürke RAL 7038 A gép függőleges mozgásának meghosszabbítása Z = 1000 mm-ről Z = 1250 mm-re A gép keresztirányú mozgásának meghosszabbítása Y = 1000 mm-ről Y = 1200 mm-re Automatikusan elforgatható marófej átlós kialakításban, 2,5°x 1° osztással (Hirth fogprofil) Fordulatszám 6000 ford/perc BIG Plus szerszámorsó: A szerszámorsó egyidejű kúpos és sík érintkezővel van felszerelve a szerszám számára. Léghűtés az orsón keresztül: A szerszám hűtéséhez alternatívaként sűrített levegő is betáplálható a szerszámközépponton (IKZ) keresztül a DIN 69871 AD forma szerint. Léghűtés hűtőfolyadék-fúvókákon keresztül (külső): Levegőellátás a szerszámhoz/munkadarabhoz a hűtőfolyadék-ellátás alternatívájaként a szerszámorsón lévő külső hűtőfolyadék-fúvókákon keresztül. Minimális mennyiségű kenés Lubrix rendszer: Alternatívaként olaj-levegő keverék is betáplálható a szerszámközépponton (IKZ) keresztül a DIN 69871 AD forma szerint a szerszám hűtéséhez és kenéséhez. Automatikus szerszámváltó HN: Gépváltozat automatikus szerszámváltóval, amely a gépállványra van felszerelve. Max. szerszámátmérő: Max. szerszámátmérő szabad segédterekkel a tárban: 125 mm 250 mm Max. szerszámhossz: 380 mm Max. szerszámtömeg: 20 kg Forgácsszállító: Forgácsszállító a gép hosszirányában, a gépállvány és a befogóasztal között, csuklós szalagos kialakítás. Kidobás a jobb oldalon. Második forgácsszállító: Forgácsszállító a gép hosszirányában, a gépállvány és a befogóasztal között felszerelve. Gép a gépasztal előtt, csuklós szalagos kialakítás. Kidobás jobb oldalon. Keresztirányú szállítószalag: A gép teljes hosszának 1300 mm-rel történő csökkentése érdekében bal oldalon elhelyezett, hátsó kidobással ellátott, csuklós szalagos keresztirányú szállítószalagot használnak. Egyszerű fröccsenés elleni védelem: A gép a standard biztonsági és fröccsenés elleni védelem helyett egyszerű fröccsenés elleni védelemmel van felszerelve: A gépasztal elején és jobb oldalán hátul nagyméretű, kémlelőablakos tolóajtók találhatók. HH TS 460 rádiós mérőtapintó rendszer: A Heidenhain TS632 rádiós mérőtapintó rendszer lehetővé teszi a munkadarabok megbízható elektronikus mérését és beállítását a marófej minden pozíciójában a rádióhullámok korlátlan jelátvitelének köszönhetően, praktikus mérési ciklusok segítségével. - TS460 rádiós mérőtapintó rendszer Kétirányú aktiválás Meredek kúp DIN69871 SK40 M4 tapintócsap (kerámia tengely), hossz = 53 mm - Rádióvevő Rugalmas antenna TNC csatlakozóval, csatlakozókábel (2 m) Heidenhain vezérléshez i TNC 530 HSCI csatlakozás X 112
